07.4
CONFIGURACIONES DE INSTALACION
Para las fases de montaje efectuar las operaciones siguientes:
Las imágenes mostradas son sólo para fines ilustrativos.

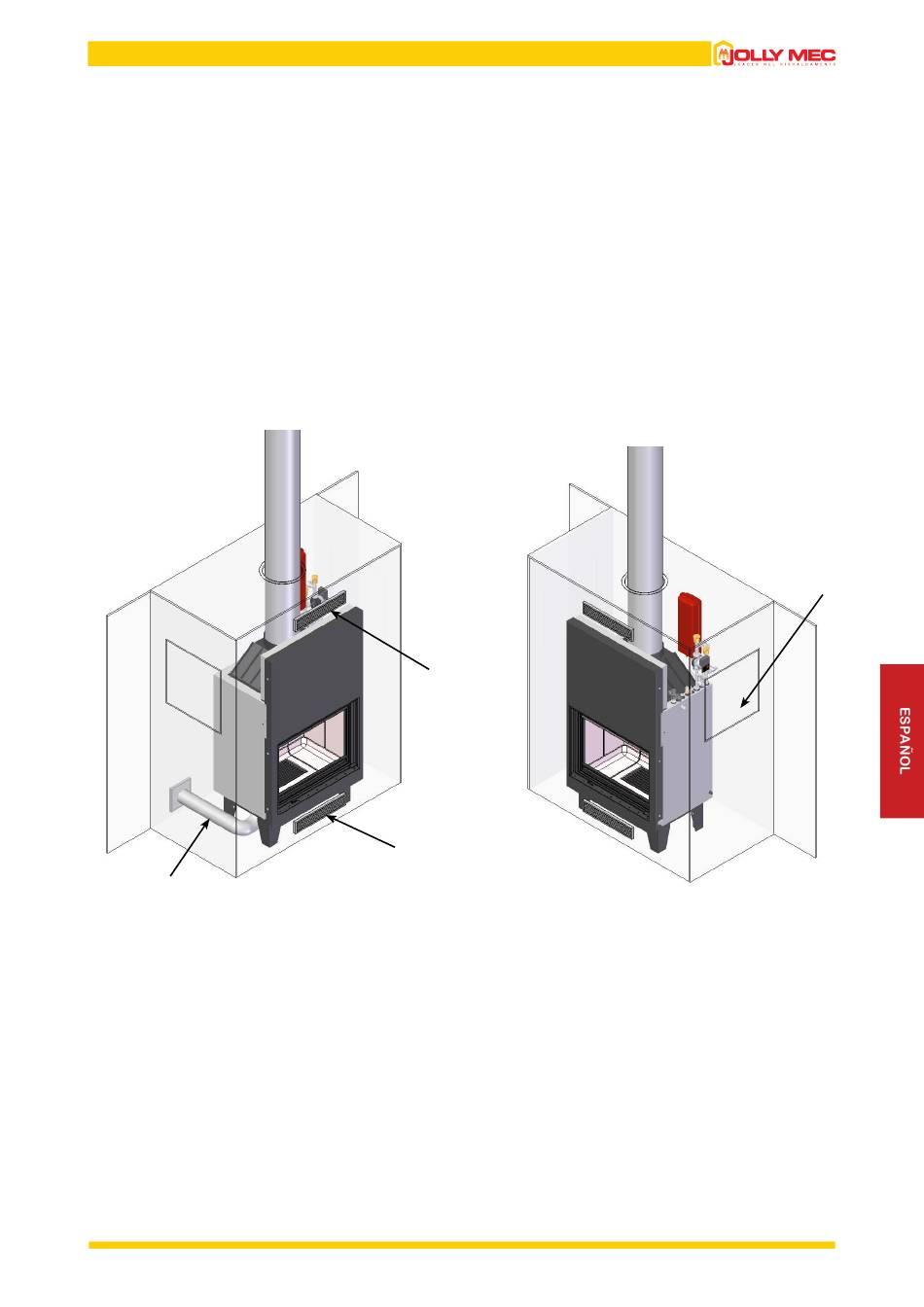

a) Configuración con entrada del aire de combustión de la chimenea que comunica con el exterior.
El funcionamiento de la chimenea puede realizarse extrayendo el aire de combustión del exterior, conectando la entrada del mismo con un
tubo de aluminio extensible (Ø120 mm y longitud máxima 100 cm) hacia el exterior (1).
En esta configuración, la conexión de la entrada de aire de combustión de la chimenea al ambiente externo es obligatoria.
Realizar una abertura (mínimo 600 cm
) en la parte superior del revestimiento (2) para permitir la evacuación del calor/recuperación del calor
2
que se forma en el interior del revestimiento y una abertura (mínimo 600 cm
) en la parte inferior del revestimiento (3) para la recirculación
2
convectiva del aire del revestimiento.
Las aberturas en la parte superior e inferior del revestimiento son obligatorias.
Es obligatorio efectuar una abertura de inspección en el revestimiento (4) para acceder a la parte de las conexiones hidráulicas y
de la inspección de la circulación de humos.
También es posible hacer una abertura de inspección adicional en el revestimiento (como la indicada en el número 4) en el
lado izquierdo del mismo, para acceder a la segunda inspección de la circulación de humos de la chimenea.
4
2
3
1
25
