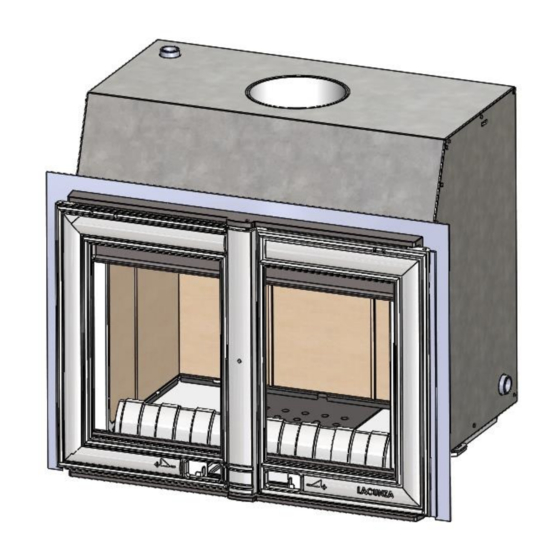

SARA-LOREA
CALEFACTORA
Libro de Instrucciones

Publicidad

Tabla de contenido
loading

Manuales relacionados para Lacunza SARA-LOREA

Resumen de contenidos para Lacunza SARA-LOREA

  • Página 1 SARA-LOREA CALEFACTORA Libro de Instrucciones...

  • Página 2: Tabla De Contenido

    Seguros de su saber hacer que le dan sus más de 50 años de experiencia, Lacunza utiliza avanzadas tecnologías en el diseño y fabricación de toda su gama de aparatos de calefacción.
  • Página 3 1. PRESENTACIÓN DEL APARATO 2.5.1.10. Disipación de exceso de calor ..............11 2.5.1.11. Serpentín de seguridad ................11 2.5.1. Relación entre la potencia del aparato calefactor y la potencia instalada en radiadores ........12 2.5.1. KIT COMBI Y BASIC. Instalación aparato calefactor y una caldera de gas/gasoil ............ 12 2.5.1.

  • Página 4: Presentación Del Aparato

    Libro de Instrucciones. El no respetar estas formas de funcionamiento, puede acarrear problemas en el aparato (de deterioro, de longevidad, etc.) que no serán respondidas por la garantía de Lacunza.
  • Página 5 1. PRESENTACIÓN DEL APARATO Figura nº1 - Dimensiones en mm del aparato A: casquillos hembra de 1”: ida B: casquillos hembra de 1”: retorno C: casquillos macho de ½”: casquillos del serpentín de seguridad. Uno para entrada de agua fría de red (conexión de la válvula de descarga térmica y otro para el desagüe del agua caliente tras el intercambio al baño maría con el agua de la paila.

  • Página 6: Instrucciones Para El Instalador

    Por la instalación de sus aparatos, nacionales incluidos todos los que hacen Lacunza recomienda una sección adicional referencia a normas nacionales y europeas de estas aperturas. Estas dos rejillas deben ser respetados en la instalación del deberán estar situadas una en la parte aparato.

  • Página 7: Emplazamiento Del Aparato

    2. INSTRUCCIONES PARA EL INSTALADOR El aparato debe utilizarse siempre con Distancia Distancia Distancia la(s) puerta(s) cerrada(s). SARA-LOREA 150 mm 150 mm 200 mm En las habitaciones equipadas de un CALEFACTORA VMC (ventilación mecánica controlada), ésta aspira y renueva el aire ambiente; en este caso la habitación está...
  • Página 8 2. INSTRUCCIONES PARA EL INSTALADOR que se degraden con el efecto del calor (papel pintado, moquetas, cerramientos a base de materiales plásticos, Silestone, etc.). En la imagen que viene a continuación, se muestra un ejemplo de cómo realizar un cerramiento correctamente: Figura nº5 - Esquema exterior del cerramiento Para posibilitar...

  • Página 9: Conexión Al Conducto De Humos

    2. INSTRUCCIONES PARA EL INSTALADOR 2.3.6. Conexión al conducto de humos exceso evitando revoques de humos, condensaciones. Se efectuará la conexión del aparato a la chimenea mediante tubería específica En caso de contar con salida de humos para resistir a los productos de la de obra, habrá...

  • Página 10: Remate Final Del Conducto De Humos

    2. INSTRUCCIONES PARA EL INSTALADOR combustible para evitar roturas, deformaciones, etc., exceso temperatura si el material no combustible no está preparado para soportar altas temperaturas. El conducto de humos debe permitir la limpieza del mismo sin dejar tramos inaccesibles para su limpieza. 2.4.2.

  • Página 11: Instalación Hidráulica

    Si no se respetan las disposiciones de instalación, la garantía del producto vence 2.5.1.3. Válvula descarga de presión y se excluye a Lacunza Kalor Group de toda De haber seleccionado un vaso de expansión cerrado, es necesario instalar...

  • Página 12: Llenado Automático

    Dispositivo seguridad térmica ofrecido en opción para gran parte del 2.5.1.5. Bomba circuladora catálogo de calefactoras de Lacunza. La necesario instalar una bomba descarga térmica incluida deberá apuntar circuladora que haga fluir el agua por toda con su flecha hacia el aparato y se la instalación hidráulica.

  • Página 13: Relación Entre La Potencia Del Aparato Calefactor Y La Potencia Instalada En Radiadores

    De lo contrario nos podemos encontrar con compartir instalación con una caldera de dos casos: gas/gasoil, Lacunza cuenta con un sistema La potencia nominal del aparato es que dispone de la mayoría de elementos muy superior a la instalada necesarios para realizar la conexión, para...

  • Página 14: Corrosión Electrolítica

    Figura nº10 - Conexiones incorrectas (menor potencia térmica al agua) comprobar con presiones superiores a 3bar de presión. Lacunza no responderá de las Estas serían las conexiones hidráulicas consecuencias en este caso. restantes a realizar (ver figura nº11): Trabajar con el aparato sin revestir Racor ½”...

  • Página 15: Esquemas Hidráulicos Orientativos

    2. INSTRUCCIONES PARA EL INSTALADOR 2.6. Esquemas hidráulicos orientativos Esquema 1 Cuando el agua de la paila alcance los 50ºC el termostato (1) hará funcionar la bomba circuladora (10), hasta que la temperatura del agua descienda de dicha temperatura. Hasta que la temperatura de retorno de radiadores (5) no supere los 55ºC, la válvula anti- condensación (6) mezclará...
  • Página 16 2. INSTRUCCIONES PARA EL INSTALADOR Esquema 2 Cuando el agua de la paila alcance los 45ºC el termostato (1) dará señal al regulador automático (11) y este hará funcionar la bomba circuladora (10), hasta que la temperatura del agua descienda de 43ºC. Hasta que la temperatura de retorno de radiadores (5) no supere los 55ºC, la válvula anti- condensación (6) mezclará...
  • Página 17 2. INSTRUCCIONES PARA EL INSTALADOR Esquema 3 Cuando el agua de la paila alcance los 45ºC el termostato (1) dará señal al regulador automático (11) y este hará funcionar la bomba circuladora (10) de la paila, haciendo circular el agua sin intercambiar calor con el circuito de radiadores a través del intercambiador de placas (13), hasta que la temperatura del agua alcance los 55ºC momento en el que el regulador activará...
  • Página 18 2. INSTRUCCIONES PARA EL INSTALADOR En este caso, los elementos dentro del rectángulo se suministran con el kit Combi. Dispone también de sistema de protección anti-hielo y anti-bloqueo por falta de uso durante el verano. Leyenda para los esquemas hidráulicos: 1 Termostato arranque bomba 50ºC 2 Válvula seguridad descarga térmica 97ºC 3 Válvula seguridad descarga presión 3 bar...

  • Página 19: Instrucciones De Uso

    3. INSTRUCCIONES DE USO • Castaño, fresno, arce, abedul, INSTRUCCIONES DE USO olmo, etc. El fabricante declina toda la Combustibles prohibidos: responsabilidad concerniente a los deterioros de piezas causados por el mal • Todo tipo carbón empleo de combustibles no recomendados combustibles líquidos.

  • Página 20: Descripción De Los Elementos Del Aparato

    2 puertas de carga a Ciertas condiciones climatológicas como la vez, haciendo uso del manipulador y el la niebla, el hielo, la humedad que entra en gancho suministrado por Lacunza (ver el conducto de evacuación de humos etc. imagen inferior).

  • Página 21: Funcionamiento

    Después de un uso continuado del o ayudándonos del manipulador o de la aparato, es imprescindible extraer la ceniza manopla Lacunza para no quemarnos. del hogar. Extraer el cajón cenicero en frío, ¡ATENCIÓN!: ¡muy importante volver a o ayudándonos de algún elemento para no colocar cajón...

  • Página 22: Mantenimiento Y Consejos Importantes

    4. MANTENIMIENTO Y CONSEJOS IMPORTANTES Figura nº15 - Desmontaje deflectores, vista 4. MANTENIMIENTO Y CONSEJOS sección lateral IMPORTANTES En el deflector se nos puede acumular hollín, que cae del conducto de humos. 4.1. Mantenimiento del aparato 4.1.2. Hogar La chimenea deberá ser limpiada Limpiar las zonas del hogar de cenizas regularmente al igual que el conducto de etc.

  • Página 23: Mantenimiento De La Chimenea Y Deshollinado

    4.2. Consejos importantes Lacunza recomienda utilizar solamente piezas de repuesto autorizadas por ella. Lacunza no se hace responsable de cualquier modificación realizada sobre el producto no autorizada por ella. Este aparato es un produce calor y puede provocar quemaduras al contacto con el mismo.

  • Página 24: Causas De Mal Funcionamiento

    4. MANTENIMIENTO Y CONSEJOS IMPORTANTES 4.3. Causas de mal funcionamiento Este signo recomienda la intervención de un profesional cualificado para efectuar esta operación Situación Causas probables Acción El fuego prende mal Madera verde o húmeda Utilizar maderas duras, con al menos 2 años de corte y El fuego no se mantiene almacenadas en sitios abrigados y ventilados Los troncos son grandes...

  • Página 25: Despieces Básicos

    5. DESPIECES BÁSICOS DESPIECES BÁSICOS...
  • Página 26 5. DESPIECES BÁSICOS SARA LOREA CALEFACTORA CALEFACTORA Numero Denominación Ref. Pieza Ref. Pieza Cristal puerta hogar (izda, dcha) 504030000002 504030000002 Manilla 500000000075 500000000075 Cordón frente hogar (xm) Ø8mm 500900000010 500900000010 Cordón plano entre cristal y puerta (xm) 8x2mm 500000000510 500000000510 Registro entrada aire primario izquierdo pieza fija 500000000125 500000000125...

  • Página 27: Declaración De Prestaciones

    6. DECLARACIÓN DE PRESTACIONES 6. DECLARACIÓN DE PRESTACIONES...
  • Página 28 6. DECLARACIÓN DE PRESTACIONES...
  • Página 32 LACUNZA KALOR GROUP S.A.L Pol. Ind. Ibarrea s/n 31800 Alsasua (Navarra) Tfno.: 948/56 35 11 Fax.: 948/56 35 05 e-mail: comercial@lacunza.net Página web: www.lacunza.net EDICION: 5...
