POWER ELECTRONICS
SD750

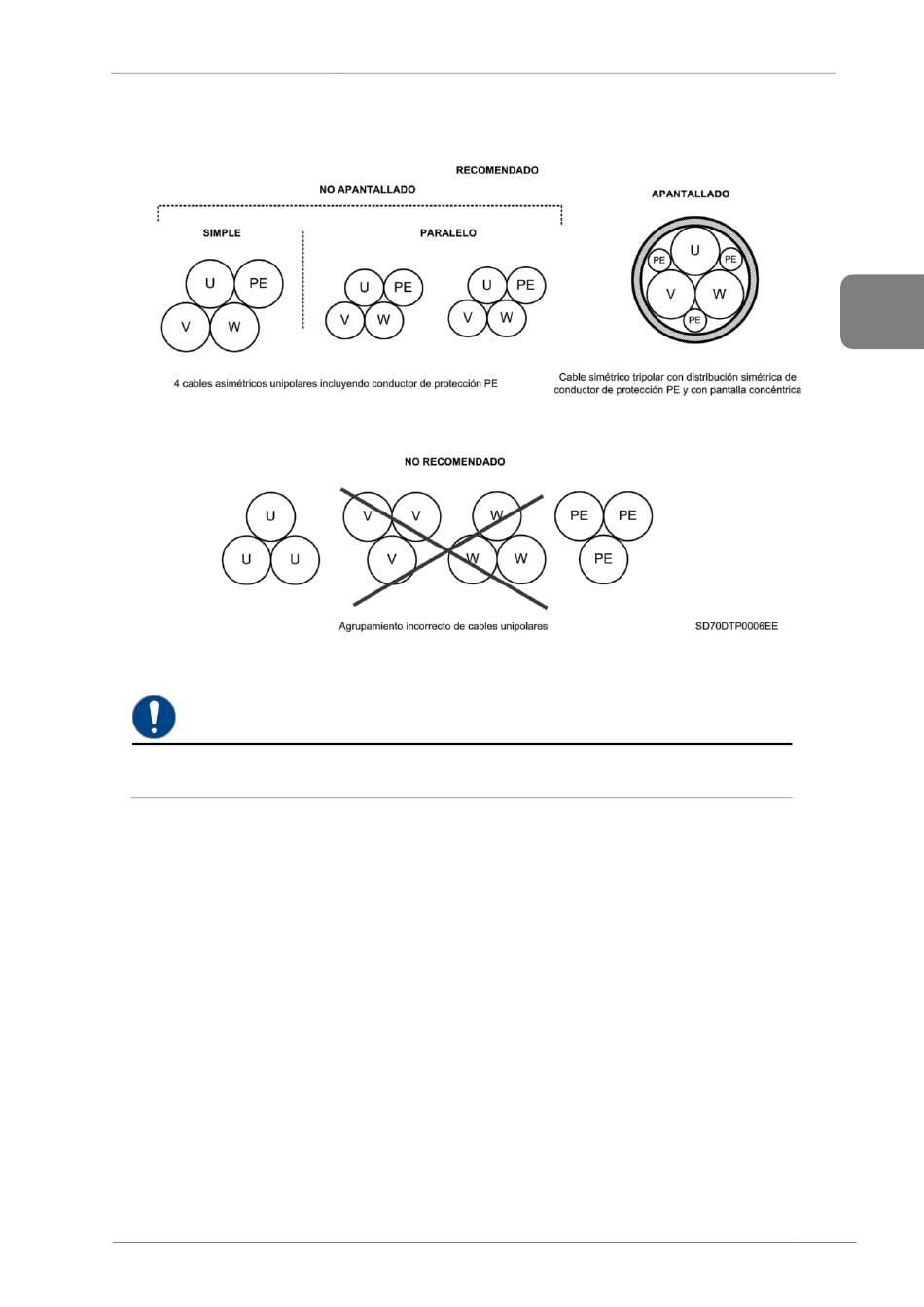

La siguiente figura muestra el tipo de cable y agrupamiento recomendado.
ES
Tipo y agrupamiento de cables recomendados
AVISO
El número de ternas (trifásica más tierra) a motor, debe corresponderse con el número de IGBT
del equipo, disponiendo de una terna por cada bloque de IGBT.
57
CONEXIONES DE POTENCIA
