Página 1: Mx4Bs
MX4BS DOC. NO.: MX4BS-OL-S0107A... -
Página 2: Tabla De Contenido
MX4BS ............................. 1 Contenido de este manual .............................. 2 Aviso ....................................8 Antes de empezar ................................9 Información general ..............................10 Características destacadas ............................11 Procedimiento de instalación rápida..........................14 Mapa de la placa base ..............................15 Diagrama de bloques ..............................16 Instalación del Hardware ...................... - Página 3 Conector del Panel Frontal............................30 Conector de energía ATX .............................. 31 Autorecuperación AC Power ............................32 Conector IDE y Floppy ..............................33 Conector IrDA ................................35 Panel trasero según Código de Color PC99 ........................36 Soporte de 2º puerto USB ............................. 37 Conector CD Audio ...............................
- Página 4 Tarjeta VGA & Disco Duro ............................. 67 Glosario............................68 AC97 ..................................... 68 ACPI (Advanced Configuration & Power Interface) ....................... 68 AGP (Accelerated Graphic Port) ........................... 68 AMR (Audio/Modem Riser)............................69 AOpen Bonus Pack CD ..............................69 APM (Advanced Power Management)........................... 69...
- Página 5 ATA (AT Attachment) ..............................69 ATA/66 ..................................69 ATA/100 ..................................70 BIOS (Basic Input/Output System) ..........................70 Bus Master IDE (modo DMA) ............................70 CNR (Communication and Networking Riser)........................ 71 CODEC (Codificación y Decodificación)........................71 DDR (Double Data Rated) SDRAM ..........................71 DIMM (Dual In Line Memory Module) ..........................
- Página 6 C Bus ..................................74 IEEE 1394 ..................................75 Parity Bit ..................................75 PBSRAM (Pipelined Burst SRAM)..........................76 PC-100 DIMM ................................76 PC-133 DIMM ................................76 PC-1600 or PC-2100 DDR DRAM ..........................76 PCI (Peripheral Component Interface) Bus ........................77 Formato PDF................................. 77 PnP (Plug and Play) ..............................
- Página 7 USB (Universal Serial Bus) ............................80 VCM (Virtual Channel Memory)............................. 81 ZIP file................................... 81 Solución de problemas ........................ 82 Soporte Técnico .......................... 86 Registro del Producto ......................... 89 Como contactar con nosotros..................... 90...
-
Página 8: Aviso
Todas las especificaciones e información contenidas en este manual están sujetos a cambios sin notificación. AOpen se reserva el derecho de revisar esta publicación y realizar cambios razonables. AOpen no asume responsabilidad por cualquier error o imprecisión que puedan aparecer en este manual, incluyendo los productos y software en él descritos. -
Página 9: Antes De Empezar
Este Manual Online presentará al usuario la forma de instalar este producto. Toda información útil será descrita en capítulos posteriores. Por favor conserve cuidadosamente este manual para futuras actualizaciones o cambios en la configuración del sistema. Este Manual Online está grabado en Formato PDF, recomendamos usar Adobe Acrobat Reader 4.0 para verlo online, éste se incluye en el... -
Página 10: Información General
ó ó ® Gracias por elegir la placa base AOpen MX4BS. Es una placa base (PB) Intel Pentium 4 (Willamette/Northwood) basada en el ® factor de forma microATX que incorpora el Chipset Intel 845. Debido a las altas prestaciones del chipset integrado en la PB, ®... -
Página 11: Características Destacadas
AGP soportan tasas de transferencia de datos de hasta 1066MB/s. La MX4BS incluye una ranura de expansión AGP para el bus mastering de la tarjeta gráfica AGP. Para la señalización AD y SBA, la PB MX4BS soporta 133MHz y modos 2X/4X. -
Página 12: Gestión De Monitorización Del Hardware
33/66/100, Modos PIO 3 y 4 y Bus Master IDE DMA Modo 4, y soporta dispositivos Enhanced IDE. Sonido integrado AC’97 La MX4BS está equipado con el chip de sonido AC97. Este audio integrado incluye un completo sistema de grabación y reproducción de audio. -
Página 13: Acpi Mejorada
STD (Suspend to Disk, S4). Super Multi-I/O La MX4BS Proporciona dos puertos series de alta velocidad compatibles UART y un puerto paralelo con capacidades EPP y ECP. La UART2 puede también direccionarse desde COM2 al módulo infrarrojo para conexiones inalámbricas. -
Página 14: Procedimiento De Instalación Rápida
ó á ó á Esta página le proporciona un método rápido para instalar su sistema. Siga cada paso según se indica. Instalación de la CPU y Ventilador Instalación de la memoria del Sistema (DIMM) Conexión del cable del panel frontal Conexión del cable IDE y Floppy Conexión del cable de corriente ATX Conexión del cable del Panel Posterior... -
Página 15: Mapa De La Placa Base

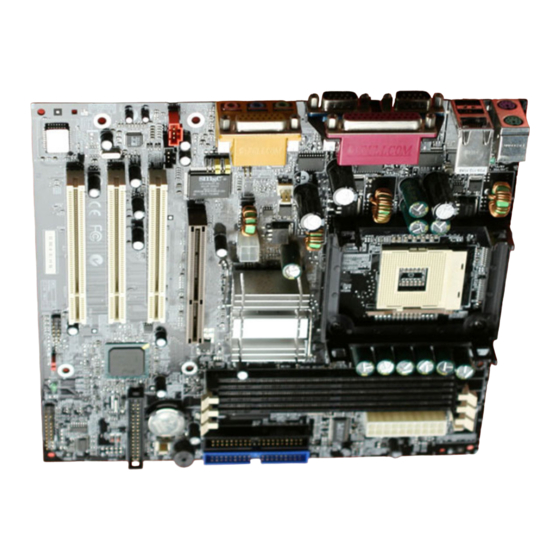

Mapa de la placa base Conector MODEM-CN PC99 Panel posterior de color Flash ROM BIOS de 2M/4Mbit Conector CD-IN Panel Frontal Audio Conector IrDA Condensadores de baja ESR Conector Vent. Sistema Ranura expansión 32-bit PCI x3 Conector 4-pin 12V ATX Ranura expansión AGP 4x Zócalo CPU 478-pin con Auto-detección Frecuencia/Voltaje... -
Página 16: Diagrama De Bloques
Generador reloj 100/133MHz FSB control memoria AGP 1.5V gráfica(GMCH) I MM PC133 Hub Link Bus de memoria HDD/CDROM Tarjeta PCI I/O Control Hub (ICH2) 33/66/100 IDE Bus 2/4Mb BIOS Tarjeta CNR AC97 Link Low Pin Floppy Count Audio Super I/O MIC, Line-in y Puerto serie, CODEC... -
Página 17: Instalación Del Hardware
ó ó Este capítulo describe los jumpers, conectores y dispositivos hardware de esta placa base. Nota: Las descargas electrostáticas (ESD) pueden dañar su procesador, discos, tarjetas de expansión, y otros componentes. Tome siempre las siguientes precauciones antes de instalar cualquier componente del sistema. No saque ningún componente de su envoltura protectora hasta que Vd. -
Página 18: Sobre "Opcional" Y "Ampliación Opcional
Cuando lea este manual online y empiece a montar su ordenador, encontrará funciones llamadas “Opcional”, y otras “Ampliación Opcional”. Si bien todas las placas base AOpen incluyen sorprendentes y potentes características, en algunas situaciones, éstas no son usadas por todos los usuarios. Por tanto, cambiamos algunas características clave a “Opcional” para que Vd. -
Página 19: Borrado De Datos De La Cmos
Puede borrar la CMOS para restaurar la configuración por defecto del sistema. Para borrar la CMOS, siga este procedimiento. Desconecte el sistema y desenchufe la fuente de alimentación. Quite el cable de energía ATX de su conector PWR2. Localice JP14 y cortocircuite los pin 2 y 3 durante unos segundos. Retorne el JP14 a su posición normal uniendo los pins 1 y 2. -
Página 20: Instalación De La Cpu
ó ó ® Esta placa base soporta las CPU Intel Pentium 4, Socket 478. Tenga cuidado con la orientación de la CPU cuando la inserte en el zócalo. Para completar la instalación de la CPU, por favor siga el procedimiento de debajo: 2. - Página 21 3. Empuje hacia abajo la palanca del zócalo de la CPU para terminar la instalación de la CPU. Bisel CPU Nota: Si no hace coincidir el Pin 1 del zócalo de la CPU y el corte del borde, puede dañar la CPU. Nota: Este zócalo soporta la cápsula de CPU Micro-FC-PGA2, que es el último...
-
Página 22: Cpu Diseño Sin Jumpers
Esta placa base se entrega con un módulo de retención unido al zócalo de la CPU, recomendamos encarecidamente instalar el ventilador de CPU especialmente diseñado por Aopen, en el módulo de retención para una mejor disipación del calor, como se muestra debajo. -
Página 23: Cpu Diseño Sin Jumpers
ñ ñ La señal CPU VID y el generador de reloj SMbus posibilitan la autodetección del voltaje de la CPU y permite a los usuaros establecer la frecuencia de la CPU a través de la Configuración de la BIOS; por tanto no se necesitan jumpers ni interruptores. Se han eliminado las desventajas de los diseños sin jumpers basados en Pentium. -
Página 24: Configuración Del Voltaje Del Núcleo De La Cpu
ó ú ó ú Esta placa base soporta la función CPU VID. El voltaje del núcleo de la CPU se detecta automaticamente y el rango va desde 1.10V a 1.85V. No es necesario establecer el voltaje del núcleo de la CPU. - Página 25 ó ó Esta placa base, de diseño sin jumpers, puede establecer la frecuencia de la CPU a través de la configuración BIOS, sin necesidad de jumpers o interruptores. BIOS Setup > Frequency/Voltage Control > CPU Speed Setting CPU Ratio 8x, 9x, 10x,…22x, 23x, 24x CPU FSB 100~180MHz ®...
- Página 26 Nota: Esta función de autodetección de Core Frequency = CPU Clock * 4 * CPU Ratio la CPU. Por tanto, no necesita ajustarla Clock = CPU Bus Clock / Clock Ratio manualmente. Clock = PCI Clock x 2 CPU Core Frequency FSB Clock Ratio Pentium 4 1.3G...
-
Página 27: Conector Del Ventilador De La Cpu Y De La Caja (Con Monitorización H/W)
ó ó Enchufe el cable del ventilador de la CPU al conector de 3 pins CPUFAN. Si tiene un ventilador de caja puede enchufarlo al conector FAN2 o FAN. +12V Conector del ventilador de la CPU SENSOR +12V Nota: Algunos ventiladores de CPU no tienen pin de sensor;... -
Página 28: Zócalos Dimm
ó ó Esta placa base tiene tres zócalos DIMM sockets de 168 pins que le permiten instalar hasta 3GB de memoria PC100 / PC-133. La MX4BS soporta módulos SDRAM. DIMM1 DIMM2 DIMM3... - Página 29 ó ó Por favor, siga el procedimiento que se muestra para instalar la memoria. Coloque hacia abajo el borde de los pins del módulo y haga coincidir las muescas con las del zócalo como se indica. 20 pins 60 pins 88 pins Inserte el módulo directamente en la ranura con las dos manos y presione firmemente hasta asegurar el módulo DIMM en su sitio.
-
Página 30: Conector Del Panel Frontal
Inserte los conectores “power LED, EMPI, speaker, power y reset switch” en los correspondientas pins. Si habilita el item “Suspend Mode” en la BIOS Setup, los LED ACPI & Power permanecerán centelleando mientras el sistema esté en modo suspendido. Localice el cable “power switch” de su caja ATX. Es un cable de 2 pins hembra del panel frontal de la misma. -
Página 31: Conector De Energía Atx
í í El suministrador de energía ATX utiliza un conector de 20 pins y un conector extra de 4 pins como se muestra debajo. Asegúrese de conectarlo con la orientación correcta. Le recomendamos encarecidamente insertar el conector ATX de 4 pins 12V antes que el de 20. -
Página 32: Autorecuperación Ac Power
ó ó Un sistema tradicional ATX permanece apagado tras un fallo en el suministro de energía.. Este diseño es inadecuado para un servidor de red o estación de trabajo, sin UPS, que necesite estar siempre encendido. Esta placa base implementa una función de Autorecuperación “AC Power”... -
Página 33: Conector Ide Y Floppy
Conecte el cable floppy de 34 pins y el cable IDE de 40 pins al conector floppy FDC y al conector IDE. Para una clara identificación el conector azul es el IDE1. Tenga cuidado con la orientación del PIN1. Una orientación equivocada puede dañar el sistema. - Página 34 A IDE1 se le conoce también como canal primario e IDE2 como canal secundario. Cada canal soporta dos dispositivos IDE lo que hace un total de cuatro dispositivos. Para poder trabajar juntos, los dos dispositivos en cada canal deben ser configurados respectivamente al modo maestro y esclavo.
-
Página 35: Conector Irda
El conector IrDA puede configurarse para soportar un módulo infrarrojo sin cables. Con este módulo y una aplicación software como Laplink o la Conexión directa por Cable de Windows 95, el usuario puede transferir archivos a/o desde laptops, notebooks, dispositivos PDA e impresoras. Este conector suporta HPSIR (115.2Kbps, 2 metros) y ASK-IR (56Kbps). Instale el módulo infrarrojo en el conector IrDA y habilite la función infrarrojos en la configuración BIOS, UART2 Mode,... -
Página 36: Panel Trasero Según Código De Color Pc99
ú ó ú ó Los dispositivos I/O incorporados son Teclado PS/2, ratón PS/2, puertos serie COM1 y COM2, impresora, cuatro USB, sonido AC97 y puerto de juegos. La figura mostrada más abajo corresponde al panel trasero de la caja. Conector RJ-45 LAN (Opcional) Conector PS/2... -
Página 37: Soporte De 2º Puerto Usb
º º Esta placa base puede soportar hasta cuatro puertos USB. Dos de ellos se encuentran incorporados al panel trasero, los otros dos en el lado izquierdo de esta placa base. Con el cable adecuado, puede conectarlos al panel frontal. Pin 1 Conector 2º... -
Página 38: Conector Cd Audio
Este conector se usa para conectar un cable CD Audio desde el CDROM o DVD al circuito de sonido incorporado en placa. CD-IN... -
Página 39: Conector Modem Audio
Este conector se usa para conectar el cable Mono In/Mic Out desde la tarjeta del modem interno al circuito de sonido integrado. Los pins 1-2 son Mono In, y los pins 3-4 son Mic Out. Dése cuenta, por favor, que todavía no existe un estándar para esta clase de conector, sólo algunas tarjetas modem interno lo implementan. -
Página 40: Conector Frontal De Audio
Si la caja ha sido diseñada con un puerto audio en el panel frontal, podrá conectar el audio integrado al panel frontal a través de este conector. Pin 1 AUD_RET_R AUD_VCC AUD_RET_L AUD_GND AUD_MIC AUD_MIC_BIAS AUD_FPOUT_L AUD_FPOUT_R HP_ON Nota: Por favor, antes de conectar el cable quite las tapas de los jumpers del Conector del Panel Frontal de Audio. -
Página 41: Battery-Less" Y Diseño "Long Life
“ ” ñ “ ” “ ” ñ “ ” Esta placa base implementa Flash ROM y un circuito especial que le permite guardar su configuración actual de CPU y CMOS sin necesidad de batería. El RTC (real time clock) se mantendrá funcionando mientras el cable de corriente esté enchufado. Si pierde los datos de su CMOS por accidente, sólo tiene que recargar las configuraciones CMOS desde la Flash ROM y el sistema se recuperará... -
Página 42: Protección Contra Sobre Tensión
CPU, memoria, HDD, tarjetas de expansión etc…, instaladas en esta placa base puedan dañarse debido al fallo de algún componente, error humano o una razón natural desconocida. AOpen no puede garantizar que el circuito de protección funcione siempre perfectamente. -
Página 43: Monitorización Del Hardware
CPU. Si algo va mal, habrá una alarma a través de la Utilidad de monitorización de Hardware AOpen para avisar al usuario. Ventilador Velocidad del... -
Página 44: Fusible Reseteable
Una placa base tradicional tiene un fusible para el teclado y puerto para evitar sobrecargas o falta de corriente. Estos fusibles están soldados a la placa y cuando se rompen (protegiendo la placa base), el usuario no puede reemplazarlos por lo que la placa sigue funcionado mal. -
Página 45: Aplicaciones
Rutina Tick no actualiza la CMOS cada vez, porque la CMOS es un dispositivo muy lento que degrada el rendimiento del sistema. La Rutina Tick de la BIOS AOpen tiene 4 dígitos para codificar el Sistema Operativo (como Windows 98) año, en tanto las aplicaciones y el sistema operativo sigan la regla... -
Página 46: Condensador De Baja Esr
La calidad del condensador de baja ESR (Low Equivalent Series Resistance-Baja resistencia en serie equivalente) es de gran importancia para la estabilidad de la potencia de la CPU especialmente durante el funcionamiento a alta frecuencia. La ubicación de estos condensadores es un know-how requiere de una amplia experiencia y un cálculo preciso. - Página 47 El circuito de potencia del voltaje del núcleo de la CPU debe ser comprobado para asegurar la estabilidad del sistema en CPUs de alta velocidad (como los nuevos Pentium III, o cuando se hace overclocking). Un voltaje típico de núcleo de CPU es 1.75V, por lo que un buen diseño debería controlar el voltaje entre 1.52V y 1.80V.
-
Página 48: Layout (Frequency Isolation Wall)
CPU trabajan de forma estable. El diagrama de esta placa base implementa un diseño exclusivo de AOpen llamado "Pared de Aislamiento de Frecuencia". Se separa cada porción crítica de placa base en zonas en las... -
Página 49: Controladores Y Utilidades
Se incluyen controladores de la placa base y utilidades en el disco AOpen Bonus CD. Vd. No necesita instalarlos todos para arrancar el sistema. Pero cuando termine la instalación del hardware, debe instalar su sistema operativo en primer lugar (como Windows 98) antes de que pueda instalar cualquier controlador o utilidad. -
Página 50: Menú Autorun Del Disco Bonus Cd
ú ú Puede usar el menu autorun del disco Bonus CD. Escoja la utilidad o controlador y el nombre del modelo. -
Página 51: Instalación De La Utilidad De Chipset Software
ó ó Windows 95/98 no pueden reconocer este chipset, porqué salieron antes que el chipset Intel 845. Puede instalar la utilidad Intel INF Update Utility del menú auto-run del disco Bonus Pack CD para eliminar los signos de interrogación “?”. -
Página 52: Instalación Del Controlador Ide Ultra Ata/100
ó ó Es necesario instalar el controlador Bus Master IDE para soportar discos duros ATA/100. Si necesita este controlador, puede encontrarlo en el disco CD AOpen Bonus Pack. Nota: instalación este controlador IDE ATA/100 puede causar el fallo de Suspend to... -
Página 53: Instalación Del Controlador Lan (Opcional)
Haga click en siguiente del Asistente de Actualización de Controlador de Dispositivo. Seleccione "Mostrar lista de todos los controladores..." y pulse Siguiente. Inserte el disco AOpen Bonus CD y pulse sobre Utilizar Disco. Entre la letra de su unidad (por ejemplo: D:\), y pulse Aceptar. -
Página 54: Instalación Del Controlador Onboard Sound
ó ó Esta placa base incluye un chip RealTek ALC201. El controlador de audio está en el menú Autorun del disco Bonus Pack CD. -
Página 55: Instalación De La Utilidad De Monitorización Del Hardware
ó ó ó ó Puede instalar la utilidad de monitorización del Hardware para monitorizar la temperatura de la CPU, ventiladores y voltaje del sistema. La función de monitorización del hardware es implemetada automaticamente por la BIOS y la utilidad software. No se necesita instalación de ningún hardware. -
Página 56: Acpi Suspend To Hard Drive
“ACPI Suspend to Hard Drive” está controlado basicamente por el sistema operativo Windows. Guarda su trabajo actual (estado del sistema, memoria e imagen en pantalla) en el disco duro, tras lo cual el sistema puede ser desconectado. La próxima vez que lo encienda, puede volver al punto de su trabajo en el que estaba en pocos segundos desde el disco duro, sin tener que pasar por el proceso de arranque de Windows y ejecutar de nuevo su aplicación. -
Página 57: Requisitos Del Sistema
Requisitos del sistema AOZVHDD.EXE 1.30b o posterior. Borre config.sys y autoexec.bat. Nueva Instalación de Windows 98 en un sistema nuevo 1. Ejecute "Setup.exe /p j" para instalar Windows 98 2. Tras instalar Windows 98, vaya a Control Panel > Power Management. a. -
Página 58: Cambiando De Apm A Acpi (Sólo Windows 98)
Cambiando de APM a ACPI (Sólo Windows 98) 1. Ejecute "Regedit.exe" a. Siga la siguiente trayectoria: HKEY_LOCAL_MACHINE SOFTWARE MICROSOFT WINDOWS CURRENT VERSION DETECT b. Seleccione "ADD Binary" nómbrelo como "ACPIOPTION". c. Haga click con el botón derecho y seleccione Modificar, añada "01" después de "0000" para que quede "0000 01". d. -
Página 59: Cambiando De Acpi A Apm
Cambiando de ACPI a APM 1. Ejecute "Regedit.exe" a. Siga la siguiente trayectoria: HKEY_LOCAL_MACHINE SOFTWARE MICROSOFT WINDOWS CURRENT VERSION DETECT ACPI OPTION b. Haga click con el botón derecho y seleccione "Modify, change "01" to "02" para que quede "0000 02". Consejo: "02"... - Página 60 4. Ejecute de nuevo “Añadir nuevo Hardware" y encontrará "Advanced Power Management Resource". 5. Click "OK". Consejo: Hemos comprobado que actualmente sólo la tarjeta ATI 3D Rage Pro AGP soportaría “ACPI suspend to disk”. Por favor, consulte el sitio web de AOpen para ver las últimas actualizaciones.
-
Página 61: Award Bios
La BIOS proporciona soporte crítico de bajo nivel a dispositivos tales como unidades de disco duro y puertos serie o paralelo. La mayor parte de la configuración BIOS de la MX3WE2 fue optimizada por el equipo de ingeniería I+D de AOpen. Pero, la configuración por defecto no puede afinar a fondo el control del sistema por parte del chipset. -
Página 62: Como Usar El Programa De Configuración Award™ Bios
<Esc> para salir de la configuración Award™ BIOS. La siguiente tabla le da detalles de como usar el teclado en el programa de configuración Award BIOS. A propósito, todos los productos AOpen le proporcionan también una función especial en la configuración BIOS, puede pulsar la tecla <F3>... -
Página 63: Como Entrar En La Configuración Bios
Carga configuración a prueba de fallos desde la CMOS. Carga la configuración turbo desde la CMOS. Guarda cambios y sale del programa de configuración. ó ó Cuando termine de configurar los jumpers y conectar los cables adecuados, encienda y entre en la configuración BIOS, pulse <Supr>... -
Página 64: Actualización De La Bios
Si lo hace, corre el riesgo de un fallo de la flash BIOS. Si insiste en actualizar, POR FAVOR, ASEGÚRESE de usar la revisión correcta de la BIOS para el modelo de placa base correcto. AOpen Easy Flash es ligeramente diferente del método tradicional de “flashear”. El archivo binario de la BIOS y la rutina flash están ligados y Vd. - Página 65 Estos son los pasos para un fácil procedimiento de “flasheado”: (SÓLO para Award BIOS) 1. Bájese el nuevo archivo de actualización de la BIOS del sitio web AOpen. Por ejemplo, MX4BS102.ZIP. 2. Ejecute el programa shareware PKUNZIP (http://www.pkware.com/) que soporta diversos sitemas operativos para extraer el archivo binario BIOS y la utilidad flash.O Winzip (http://www.winzip.com/) para entorno Windows.
-
Página 66: Overclocking
Como destacado fabricante en la industria de las placas base, AOpen escucha siempre los deseos de los clientes y desarrolla productos que se adapten a los requisitos de distintos usuarios. Fiabilidad, compatibilidad, tecnología punta y características amigables son nuestros objetivos básicos al diseñar placas base. Aparte de los criterios de diseño mencionados antes, existen usuarios avanzados que siempre buscan los límites del rendimiento del sistema mediante el “overclocking”, a los que llamamos... -
Página 67: Tarjeta Vga & Disco Duro
VGA y HDD son componentes clave para el overclocking, para su referencia, en la siguiente lista están los que han sido probados con éxito en nuestro laboratorio. Por favor, advierta que AOpen no puede garantizar que puedan ser “overclockeados” con éxito siempre. Por favor, compruebe la Lista de proveedores disponibles (AVL) en conexión con nuestro sitio web oficial. -
Página 68: Glosario
66MHz, para 2X AGP, la tas de transferencia de datos es de 66MHz x 4byte x 2 = 528MB/s. AGP está cambiando al modo 4X, 66MHz x 4byte x 4 = 1056MB/s. AOpen es la primera compañía en dar soporte a 4X AGP en sus placa bases en ambas... -
Página 69: Amr (Audio/Modem Riser)
AC97 puede colocarse en la placa base o en una tarjeta riser (tarjeta AMR) conectada a la placa base a través de un conector AMR. Es un disco suministrado con la placa base AOpen, en él están los controladores de la placa base, Acrobat Reader para ver el manual online y otras utilidades. -
Página 70: Ata/100
ATA/100 es una nueva especificación IDE en desarrollo. ATA/100 usa ambos picos de subida y bajada como ATA/66 pero el tiempo de ciclo de reloj se reduce a 40ns. La tasa de transferencia de datos es (1/40ns) x 2 bytes x 2 = 100MB/s. Para usar ATA/100, necesita un cable especial IDE de 80 hilos, el mismo que ATA/66. -
Página 71: Cnr (Communication And Networking Riser)
La especificación CNR da a la industria del PC la oportunidad de proporcionar un método flexible y de reducido coste para implementar LAN, redes domésticas, DSL, USB, inalámbricos, subsistemas de audio y modem ampliamente usados en los “PCs conectados” de hoy. La especificación CNR es una especificación industrial abierta y es soportada por OEMs, fabricantes de tarjetas IHV, suministradores de silicio y Microsoft. -
Página 72: Dimm (Dual In Line Memory Module)
El conector DIMM tiene un total de 168 pins y soporta datos de 64-bit . Puede ser de doble o simple cara, las señales en los conectores dorados de cada lado del PCB son diferentes, por eso se le llama Dual In Line. Casi todos los DIMMs están hechos con SDRAM, que funciona a 3.3V. -
Página 73: Eeprom (Electronic Erasable Programmable Rom)
También se conoce como E PROM. Ambas EEPROM y Flash ROM pueden reprogramarse por señales electrónicas, pero la tecnología de la interfaz es diferente. El tamaño de la EEPROM es mucho más pequeño que el de la flash ROM. Una placa base tradicional almacena el código de la BIOS en una EPROM. La EPROM sólo puede ser borrada por la luz ultravioleta (UV). -
Página 74: Fc-Pga (Flip Chip-Pin Grid Array)
Debido al aumento de nuevas funciones, el tamaño de la BIOS se aumenta de 64KB a 256KB (2M bit). La AOpen AX5T es la primera placa en implementar la Flash-Rom de 256KB (2Mbit). Ahora el tamaño de la Flash-Rom está... -
Página 75: Ieee 1394
IEEE 1394 es una interfaz digital económica nacida en Apple Computer como una LAN de escritorio y desarrollada por el grupo de trabajo IEEE 1394. El IEEE 1394 puede transportar datos a 100, 200 o 400 Mbps. Es una de las soluciones para conectar dispositivos digitales de televisión a 200 Mbps. -
Página 76: Pbsram (Pipelined Burst Sram)
Para una CPU Socket 7, una ráfaga de lectura de datos necesita 4 QWord (Quad-word, 4x16 = 64 bits). La PBSRAM sólo necesita una vez para decodificar una dirección y automaticamente envía las restantes a la CPU de acuerdo a una secuencia predefinida. -
Página 77: Pci (Peripheral Component Interface) Bus
Bus para la conexión interna de dispositivos periféricos, canal de datos de alta velocidad entre el ordenador y la tarjeta de expansión. Es un formato de archivo para documentos electrónicos, el formato de PDF es independiente de la plataforma, Vd. puede leer un archivo PDF en Windows, Unix, Linux, Mac…... -
Página 78: Rdram (Rambus Dram)
SDRAM viene con 64-bit 168 pins DIMM y funciona a 3.3V. AOpen es la primera compañia que soporta dual-SDRAM DIMMs en la placa (AP5V), desde el primer trimestre de 1996. Es un espacio de memoria en la Flash-ROM para simular el funcionamiento E PROM, la placa base AOpen usa Shadow PROM en el diseño sin jumper y battery-less. -
Página 79: Simm (Single In Line Memory Module)
El zócalo SIMM tiene sólo 72 pins, y es de simple cara. La señales de los conectores dorados en cada cara del PCB son idénticas. Por eso se llama Single In Line. El SIMM está hecho con FPM o DRAM y soporta 32-bit de datos. Los SIMM están desfasados en los diseños actuales de placas base. -
Página 80: Ultra Dma
Ultra DMA (o, más precisamente, Ultra DMA/33) es un protocolo de transferencia de datos entre una unidad de disco duro y la memoria de acceso aleatorio (RAM) a través del canal de datos del ordenador (o bus). El protocolo Ultra DMA/33 transfire datos en modo ráfaga a una tasa de 33.3MB/s, dos veces más que el interfaz anterior Direct Memory Access (DMA) fué... -
Página 81: Vcm (Virtual Channel Memory)
Virtual Channel Memory (VCM) de NEC es una nueva arquitectura del núcleo de DRAM que mejora dramaticamente la capacidad de la memoria del sistema para dar servicio a requisitos multimedia. VCM incrementa la efeciencia del bus de memoria y el rendimiento de cualquier tecnología DRAM proporcionando un conjunto de rápidos registros estáticos entre el núcleo de la memoria y los pins de I/O. -
Página 82: Solución De Problemas
ó ó Si encuentra algún problema al arrancar su equipo, siga estos procedimientos para resolverlo. Inicio Apague y desenchufe el cable de corriente, quite todas las tarjetas de expansión y cables, incluyendo VGA, IDE, FDD, COM1, COM2 e impresora. Asegúrese que la configuración de jumper es correcta. - Página 83 Continua Instale la tarjeta VGA. Después conecte su monitor y teclado. Encienda y compruebe que los ventiladores de la Sí fuente de alimentación y la CPU funcionan correctamente. El problema probablemente lo causa la fuente de alimentación o un fallo en la placa continua base.
- Página 84 Continua Quizá su tarjeta VGA o monitor ¿Se ve la pantalla? está estropeado. Sí Pulse las teclas <Ctrl> y <Alt> al mismo tiempo, manténgalas pulsadas y pulse <Del> para reiniciar el sistema. ¿Se reinicia Es muy posible que su teclado esté defectuoso el sistema? Sí...
- Página 85 Continua Durante el reinicio, pukse <Supr> para entrar a la BIOS setup. Elija “Load Setup Default”. Apague el sistema y reconecte el cable IDE. El problem podría estar ¿Se reinicia con éxito? causado por el cable IDE o el propio Sí...
-
Página 86: Soporte Técnico
Estimado cliente, Gracias por elegir productos AOpen. Proporcionar el mejor y más rápido servicio a nuestro cliente es nuestra primera prioridad. Sin embargo, cada día recibimos numerosos emails y llamadas telefónicas de todo el mundo, por lo que nos es muy difícil atender a tiempo a todos. - Página 87 5 5 5 5 Grupos de noticias: Su problema probablemente haya sido contestado por nuestro ingeniero de soporte o usuarios profesionales en el grupo de noticias. http://www.aopen.com/tech/newsgrp/default.htm 6 6 6 6 6 6 6 6 Contacte con los Distribuidores/Revendedores: Vendemos nuestros productos a través de revendedores y ensambladores.
- Página 88 El nombre del modelo y la versión de la BIOS puede hallarlos en la esquina superior izquierda de la primera pantalla de arranque (Pantalla (POST). Por ejemplo: MX4BS R1.00 July.01.2001 AOpen Inc. Award Plug and Play BIOS Extension v1.0A Copyright © 1998, Award Software, Inc. MX4BS es el nombre del modelo de placa base, R1.00 es la versión de la BIOS.
-
Página 89: Registro Del Producto
Gracias por elegir un producto AOpen. AOpen le anima a que emplee unos minutos en completar el siguiente registro de producto. Registrar su producto le asegurará la alta calidad de los servicios de AOpen. Tras registrarse, Vd: • Tendrá la oportunidad de jugar en máquinas de juego online y ganar premios de AOpen acumulando bonus que podrán cambiarse después por los premios. -
Página 90: Como Contactar Con Nosotros
Por favor no dude en contactar con nosotros si tiene alguna duda sobre nuestros productos. Apreciaremos su opinión. Pacific Rim Europe America AOpen Inc. AOpen Computer b.v. AOpen America Inc. Tel: 886-2-3789-5888 Tel: 31-73-645-9516 Tel: 1-408-922-2100 Fax: 1-408-922-2935 Fax: 886-2-3789-5399...
