Nota para dispositivos con receptor GPS:
Los campos magnéticos, los sensores y las interferencias de consumidores eléctricos
(p.ej. lámparas fluorescentes, anuncios luminosos, fuente de energía de circuitos etc.)
pueden interferir en la recepción de la señal GPS, o incluso imposibilitarla.

2.3. Estructura del aparato

1
8
4 Posición del LED de programación (bajo la cubierta)
5 Parte inferior de la carcasa
Sensor de temperatura y humedad para V ari KNX 3L-TH-D GPS, Vari KNX 3L-TH-D,
6
Vari KNX 3L-TH.
Sensor de temperatura para Vari KNX 3L-T.
7 Tecla de programación en la parte inferior de la carcasa, empotrada, véase Sincroni-
zar el aparato
8 Soporte mural/de poste
1
2
3
7
Sensores Vari KNX 3L • Versión: 18.06.2019 •
Reservado el derecho a realizar modificaciones técnicas y a errores.
11 Instalación y puesta en servicio
Fig. 4

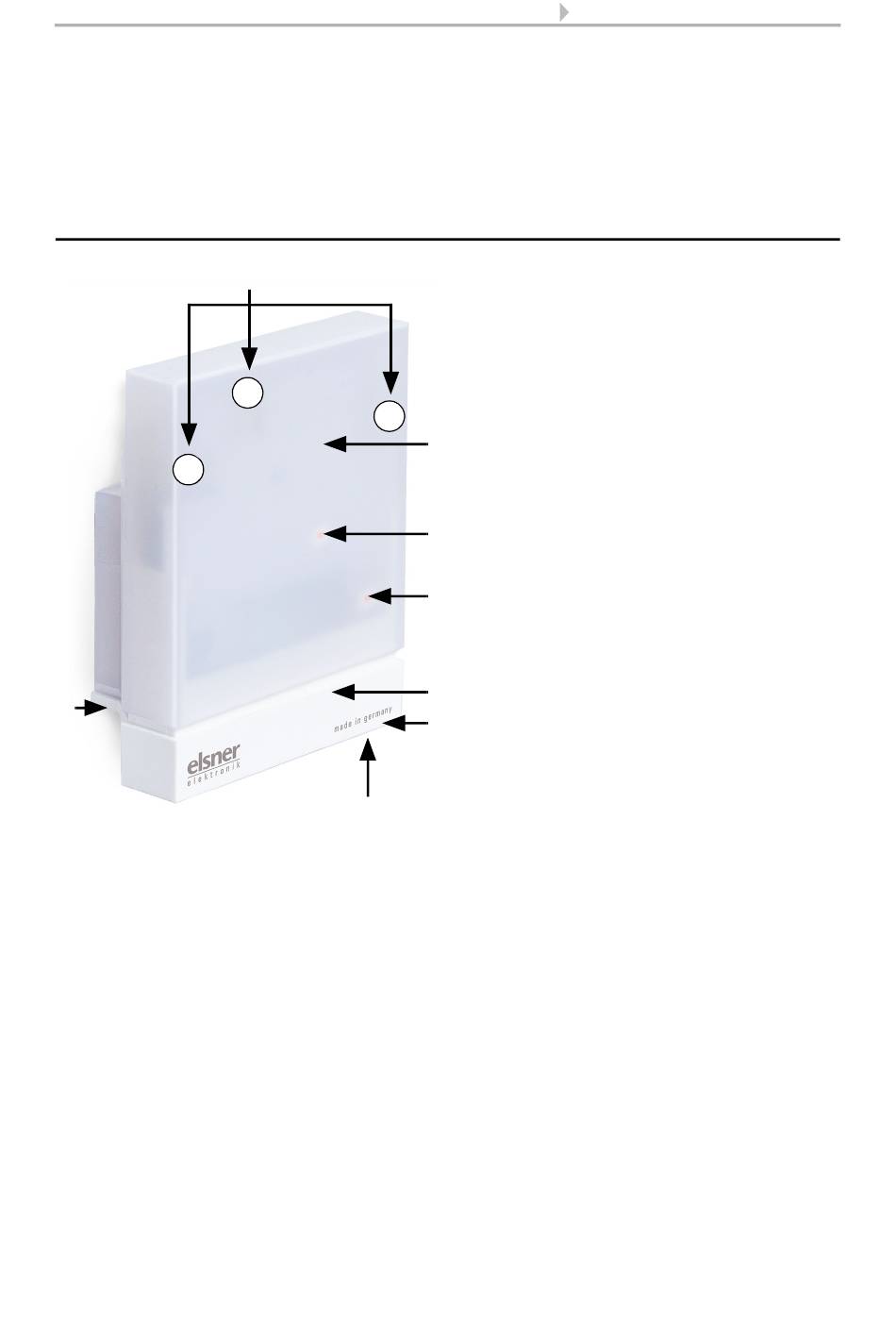

1 Posición de los sensores de lumi-
nosidad 1-3. Con la orientación
del dispositivo en dirección sur
Sensor 1 = Oeste
Sensor 2 = Sur
Sensor 3 = Este
2
2 Cubierta semitransparente
Vari KNX TH-D GPS: debajo del
receptor GPS y el sensor de pre-
sión.
3
Vari KNX TH-D: debajo del sen-
sor de presión.
4
3 Posición del LED de señales (bajo
la cubierta). El LED se activa libre-
mente mediante dos objetos
5
6
