ASIENTO DESLIZADOR DOBLE

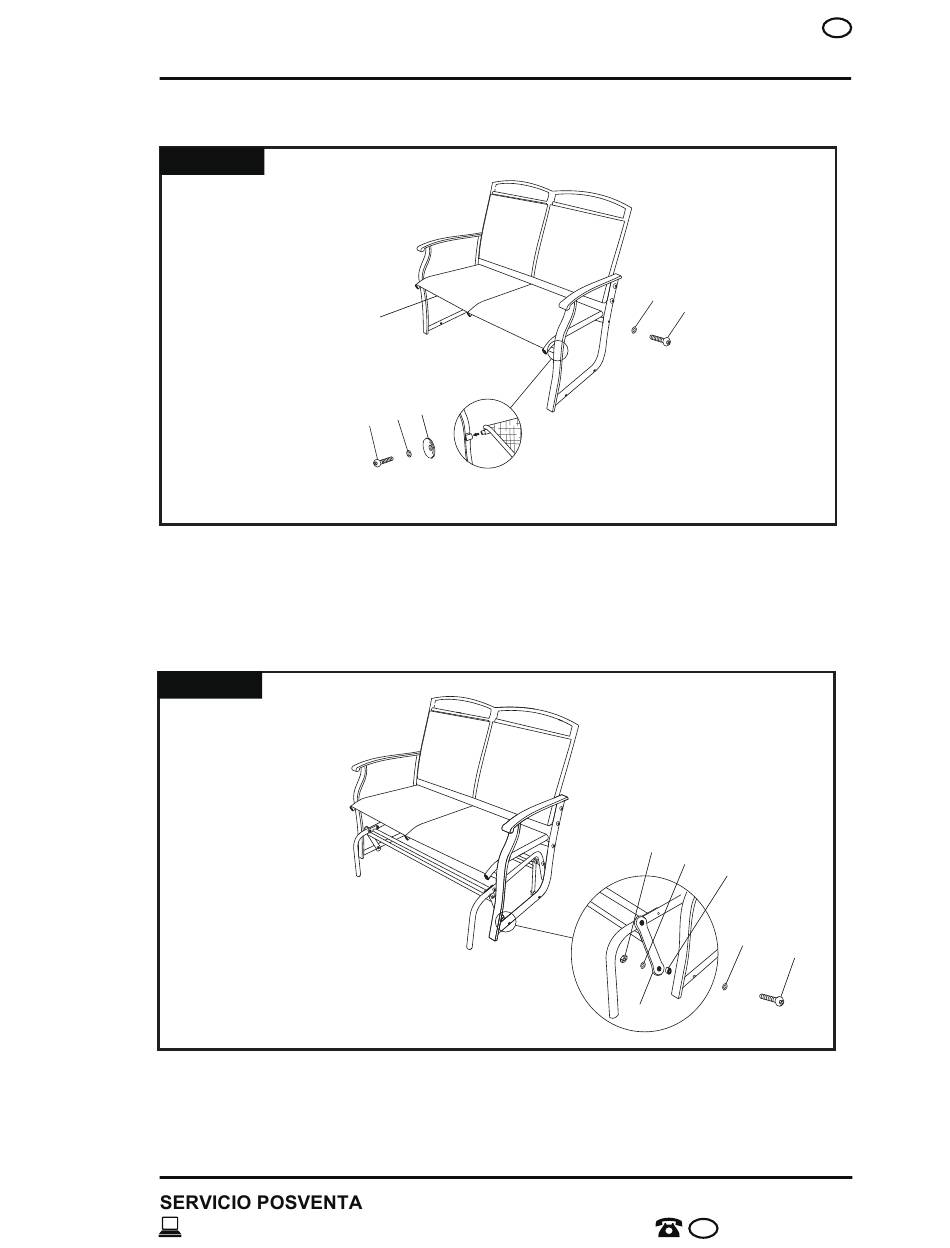

Figura 6
6. Una el asiento de la silla (E) a la parte delantera del brazo usando dos tornillos
M6*20 (I), dos arandelas (P) y dos arandelas grandes (S). Una el asiento de la silla
(E) a la parte posterior del brazo utilizando dos tornillos M6*35 y dos arandelas (P).
Ver la figura 6
Figura 7
7. Una el cubo ensamblado de la silla al extremo inferior del conector del balancín
(G) utilizando un tornillo M6*50, dos arandelas (P), un espaciador (O) y una tuerca
(Q). Repita este paso para ensamblar los otros tres puntos de conexión. Ver la
figura 7
