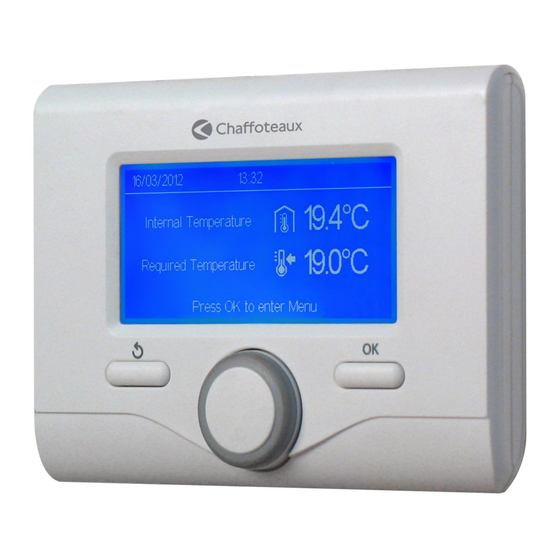

CHAFFOTEAUX EXPERT CONTROL Instrucciones De Instalacion Y Uso

Ocultar thumbs

Contenido

Idiomas disponibles

Enlaces rápidos

Descargar este manual

EXPERT CONTROL LINK

3318992

RUS

Tabla de Contenido

Resumen de contenidos para CHAFFOTEAUX EXPERT CONTROL

Página 1 EXPERT CONTROL LINK 3318992...
Página 2: Tabla De Contenido
Registrazione account e prodotto ................. 95 Registro de la cuenta y del producto ................97 GENERALIDADES Gracias por elegir Chaffolink, el sistema ideado y producido por Chaffoteaux para ofrecer una nueva experiencia de uso de su sistema de calefacción doméstico y de agua sanitaria.
Página 3: Normas De Seguridad
NORMAS DE SEGURIDAD ATENCIÓN El siguiente manual forma parte integrante y esencial del producto, se debe conservar con cuidado y siempre debe acompañar al producto, incluso en caso de cambio de propiedad o de usuario, o de empleo para otra aplicación. No utilice el producto con fines diferentes de aquellos especificados en el manual.
Página 4 No realice operaciones que requieran el retiro del aparato del lugar de instalación. Daños en el aparato. No se suba a sillas, taburetes, escaleras o soportes inestables para efectuar la limpieza del aparato. Lesiones personales por caídas desde lo alto o por cortes (escaleras dobles). No utilice insecticidas, disolventes o detergentes agresivos para la limpieza del aparato.
Página 5 PRODUCTO CONFORME CON LA DIRECTIVA UE 2012/19/UE El símbolo del contenedor tachado aplicado al aparato indica que el aparato no debe eliminarse junto con la basura indiferenciada (desechos urbanos mixtos) sino que debe gestionarse separadamente con el fin de someterlo a operaciones específicas para la reutilización o el tratamiento, para eliminar o desechar de manera segura las sustancias peligrosas para el medio ambiente y extraer y reciclar las materias primas que se puedan reutilizar.
Página 6: Características Técnicas
Temperaturas operativas -10°C ÷ 60°C Temperaturas de almacenamiento -20°C ÷ 70°C Alimentación 0-24 V Powered by Ebus2 Chaffoteaux Consumo del Gateway Máx. 40 mA a Máx. 0,7 W Consumo total (dispositivos BUS) Máx. 120 mA a Máx. 3 W Masa 0,1 kg Grado de protección...
Página 7 EXPERT CONTROL Alimentación eléctrica BUS® Consumo eléctrico máx. < 0,5W Temperatura de funcionamiento de -10 a 60 °C Temperatura de almacenamiento de -20 a 70 °C Longitud y sección del cable de bus NOTA: máx. 50 m PARA EVITAR PROBLEMAS DE INTERFERENCIA, ø...
Página 8 Gateway 120 mm 23,3 mm Leyenda: 1. LED BUS 2. LED conexión Internet 3. Tecla de configuración Wi-Fi Expert Control 134 mm 16 mm Leyenda: 1. tecla Atrás (pantalla anterior) 2. selector 3. tecla OK (confirma la operación o accede al menú...
Página 9 Función SRA activa router pero no a Internet Función VACACIONES activa Actualización del software Calefacción activa en curso Para descargar rápidamente de Internet el manual de instrucciones de la interfaz de sistema Expert Control, vaya al siguiente enlace: http://www.Chaffoteaux.com ES / 75...
Página 10: Instalación Del Expert Control Link
Se entiende por “Telecontrol” (TC) el servicio dirigido al usuario final mediante el cual utilizar la aplicación para smartphones o el portal web para monitorizar y configurar el producto Chaffoteaux. Instalar el Expert Control Link y activar los servicios Chaffolink es fácil y veloz: ¡bastan solo 3 pasos! INSTALACIÓN...
Página 11: Tipos De Instalaciones Que Pueden Realizarse
Activación de la TA y el TC en un sistema de calefacción básico (fig.1) Sistema en el que el producto Chaffoteaux está conectado exclusivamente a un único accesorio de termorregulación ON/OFF y en el cual se desea activar los servicios de Telecontrol y Teleasistencia Chaffolink.
Página 12 Activación de solo la TA en un sistema de calefacción básico (fig.3) Sistema en el que se va a activar solo la Teleasistencia para el Centro de Asistencia, sin instalar el accesorio Chaffoteaux Expert Control. Acciones necesarias (fig.4): En esta configuración se puede dejar instalado un accesorio de termorregulación ON/ OFF ya presente en la vivienda.
Página 13 Activación de la TA y el TC en un sistema con hasta 3 zonas hidráulicas controlado por dispositivos BUS (fig.5) Sistema en el cual hay presente un módulo hidráulico multizona Chaffoteaux, al cual están conectados los accesorios de gestión de las zonas BUS como Chaffoteaux Expert Control y/o Chaffoteaux Sonda Ambiente.
Página 14: Instalación Del Gateway A La Pared
4.2 Instalación del Gateway a la pared Fije la placa de soporte al muro con Gire el Gateway. los tornillos suministrados. Conecte el par de hilos del conector BUS en el circuito impreso de la caldera al conector Fije temporalmente el Gateway BUS del Gateway (respetando la polaridad B a la placa mediante los ganchos con B y T con T)
Página 15 Posicione Chaffoteaux Expert Quite el Gateway de la posición Control sobre la base empujando con temporal (figura 2) y fíjelo a la placa delicadeza hacia abajo ejerciendo presión en los lados hasta que se oiga el clic de los cuatro pequeños ganchos laterales.
Página 16: Instalación Del Gateway En La Caldera
Las siguientes versiones software de Chaffoteaux Expert Control no son compatibles con Chaffolink: - 01.00.00 - 01.00.04 En ese caso, cambie el Expert Control existente por el que se suministra en el kit Chaffolink. 82 / ES...
Página 17: Conexión A Internet Mediante App O Navegador Web
CONEXIÓN A INTERNET MEDIANTE APP O NAVEGADOR WEB Después de efectuar la instalación del producto, encienda el sistema de calefacción. El Gateway se encenderá, ya que recibe alimentación del BUS. 1. Durante unos instantes el Gateway efectúa un procedimiento de inicio, durante el cual todos los leds parpadean en secuen- cia en color rojo.
Página 18: Conexión A Internet Y Registro Del Producto
10 minutos, transcurridos los cuales será necesario repetir el proce- dimiento. Se aconseja dejar activa la configuración predefinida DHCP=ON La opción DHCP=OFF se selecciona en caso de redes configuradas con IP estática. Para un soporte técnico cualificado, contactar con el Servicio al Cliente de Chaffoteaux. 84 / ES...
Página 19: Procedimiento Guiado En Caso De Telecontrol (Tc) Con O Sin Servicio De Teleasistencia (Td)
Procedimiento guiado en caso de TELECONTROL (TC) con o sin servicio de TELEASISTENCIA (TD) 1. Abra la App, acceda con la cuenta creada previamente y siga las instrucciones del procedimiento guiado. 2. El producto quedará correctamente cuando: - el procedimiento se concluirá con éxito cuando el led WEB del Gateway empieza a parpadear rápidamente con luz verde, para luego quedar fijo.
Página 20: Conexión Automática Mediante App
El procedimiento se concluirá con éxito cuando el led WEB del Gateway empieza a parpadear rápidamente con luz verde, para luego quedar fijo. En el display del Expert Control aparece el icono “ ” fijo. El tiempo de espera medio es de unos 2 o 3 minutos.
Página 21: Conexión Automática Mediante Navegador
WEB del Gateway em- pieza a parpadear rápidamente con luz verde, para luego quedar fijo. En el dis- play del Expert Control aparece el icono “ ” fijo. El tiempo de espera medio es de unos 2 o 3 minutos.
Página 22: Configuración No Lograda O No Actualizada
” Actualización del software en curso CENTRI ASSISTENZA CHAFFOTEAUX I Centri Assistenza Chaffoteaux possono accedere alla piattaforma di teleassistenza inserendo le proprie credenziali sul portale Chaffolink. www.chaffolink.remotethermo.com Per ulteriori informazioni sul servizio contattare il numero verde del Centro di Consulen- za Tecnica Chaffoteaux.
Página 23: Estado De Funcionamiento Del Gateway
ESTADO DE FUNCIONAMIENTO DEL GATEWAY Los leds situados lateralmente en el Gateway permiten obtener un feedback inmediato sobre el estado de funcionamiento del producto. CODIFICACIÓN DE LOS LEDS Led WEB (conexión a Internet) Apagado Gateway no alimentado o apagado Gateway correctamente configurado y conectado Verde fijo a Internet Verde intermitente (lento)
Página 24: Informações Gerais
Registo da conta e do produto ..................119 Estado funcionamento gateway ..................121 INFORMAÇÕES GERAIS Obrigado por ter escolhido Chaffolink, o sistema criado e produzido pela Chaffoteaux para fornecer uma nova experiência de uso do próprio sistema de aquecimento doméstico e de água sanitária.
Página 25: Regras De Segurança
REGRAS DE SEGURANÇA ATENÇÃO O seguinte manual é parte integrante e essencial do produto; deve ser bem guardado e acompanhar sempre o produto, mesmo em caso de transferência para outro proprietário ou utilizador, ou em caso de utilização noutra aplicação. Não é...
Página 26 Não realize operações que impliquem a remoção do aparelho da sua instalação. Danos do aparelho. Não suba para cadeiras, bancos, escadas ou suportes instáveis para efetuar a limpeza do aparelho. Lesões pessoais causadas por queda ou corte (escadotes). Não utilize inseticidas, solventes nem detergentes agressivos para a limpeza do aparelho.
Página 27 PRODUTO EM CONFORMIDADE COM A DIRETIVA UE 2012/19/UE - DL 49/2014 O significado do símbolo do contentor de lixo barrado com uma cruz colocado no aparelho indica que o produto não deve ser tratado em conjunto com os resíduos não separados (ou seja, juntamente com os “resíduos urbanos mistos”) mas deve ser gerido em separado, com o objetivo de submetê-lo às operações adequadas para reutilização ou tratamento, para remover e eliminar de forma segura eventuais substâncias perigosas para o ambiente e extrair e reciclas as matérias-primas que...
Página 28 Temperaturas de funcionamento -10°C ÷ 60°C Temperaturas de armazenamento -20°C ÷ 70°C Alimentação 0-24V Alimentado por Ebus2 Chaffoteaux Consumo do Gateway Máx. 40 mA ÷ Máx. 0,7 W Consumo total (dispositivos BUS) Máx. 120 mA ÷ Máx. 3 W Massa 0,1 kg Grau de proteção...
Página 29 EXPERT CONTROL Alimentação elétrica Absorção elétrica máx. < 0,5W Temperatura de funcionamento -10 ÷ 60°C Temperatura de armazenamento -20 ÷ 70°C Comprimento e secção do cabo bus NOTA: máx. 50 m PARA EVITAR PROBLEMAS DE INTERFERÊN- ø mín. 0,5 mm²...
Página 30 Gateway 120 mm 23,3 mm Legenda: 1. LED BUS 2. LED ligação internet 3. Tecla de configuração Wi-Fi Expert Control 134 mm 16 mm Legenda: 1. tecla de retrocesso (visualização anterior) 2. seletor 3. tecla (confirma operação ou acede ao menu principal) 4.
Página 31 à internet - (SRA) Função SRA ativa Atualização de software em Função FÉRIAS ativa curso Aquecimento ativo Para descarregar rapidamente da Internet o manual de instruções da interface do siste- ma Expert Control, utilize a ligação seguinte: http://www.Chaffoteaux.com PT / 97...
Página 32 Web para monitorizar e configurar o seu produto Chaffoteaux. A instalação do Expert Control Link e a ativação dos serviços Chaffolink são simples e rápidas: bastam apenas 3 passos! INSTALAÇÃO DO...
Página 33 Teleassistência Chaffolink. Ações necessárias (fig. 2): Remova o acessório ON/OFF e desligue o cabo bipolar da entrada TA da caldeira Instale o Chaffoteaux Expert Control e o gateway, ligando-os ao produto de aquecimento com a ligação BUS fig. 1 fig. 2 TERMÓSTATO...
Página 34 Ativação apenas do TD num sistema de aquecimento base (fig.3) Sistema onde se ativa apenas a Teleassistência para o Centro de Assistência, sem instalar o acessório Chaffoteaux Expert Control. Ações necessárias (fig. 4): Nesta configuração, é possível deixar instalado um acessório de termorregulação ON/ OFF, já...
Página 35 BUS (fig.5) Sistema onde está presente um módulo hidráulico multizona Chaffoteaux, ao qual estão ligados acessórios de gestão das zonas BUS como Chaffoteaux Expert Control e/ou Chaffoteaux Sonda Ambiente. Ações necessárias (fig. 6): Remova todos os acessórios Chaffoteaux Sensor Ambiente ou termóstatos presentes no sistema e substitua-os pelo Chaffoteaux Expert Control Instale o gateway, ligando-o, através da ligação BUS, ao sistema de aquecimento...
Página 36 4.2 Instalação do gateway na parede Fixe a placa de suporte na parede, Rode o gateway. utilizando os parafusos fornecidos. Ligue o par de fios do conector BUS da placa da caldeira ao conector BUS do Fixe temporariamente o gateway à gateway (respeitando a polaridade B com placa com os respetivos ganchos.
Página 37 Posicione o Chaffoteaux Expert Control Retire o gateway da posição temporária na base, empurrando-o delicadamente (figura 2) e fixe-o à placa, fazendo para baixo. pressão nos lados até sentir o encaixe dos quatro ganchos laterais. Para agilizar a ligação dos cabos, é...
Página 38 As seguintes versões de software de Chaffoteaux Expert Control não são compatíveis com Chaffolink: - 01.00.00 - 01.00.04 Nesse caso, substitua o Expert Control existente pelo fornecido no kit Chaffolink. 104 / PT...
Página 39: Ligação À Internet Através Da Aplicação Ou Do Browser Da Web
2. Após alguns instantes, o LED BUS fica verde e o LED WEB fica vermelho fixo. O dispositivo está agora a aguardar configuração e o visor do Expert Control apresenta o ícone “ ” Registo da conta Antes de iniciar o procedimento de configura- ção Wi-Fi, verifique a disponibilidade do...
Página 40 IMPORTANTE: É possível utilizar Chaffolink a partir de vários dispositivos ao mesmo tempo, utilizando sempre as mesmas credenciais de acesso. Para registar mais do que um gateway Chaffolink numa única conta de utilizador, utilize a respetiva função na aplicação. CONFIGURAÇÃO FALHADA OU PARA ATUALIZAÇÃO Mantenha premida a tecla AP (durante pelo menos 5 segundos) até...
Página 41 Procedimento guiado em caso de TELECONTROLO (TC) com ou sem serviço de TELEASSISTÊNCIA (TD) 1. Abra a aplicação, inicie sessão com a conta criada anteriormente e siga as instruções fornecidas pelo procedimento guiado. 2. O procedimento terá sido concluído com sucesso quando: - o LED WEB do gateway começar a piscar a verde rapidamente para depois ficar fixo - na aplicação, for apresentada a mensagem de produto registado com sucesso.
Página 42 O procedimento terá sido concluído com sucesso quando o LED WEB do gateway começar a piscar a verde rapidamente para depois ficar fixo. O visor do Expert Control apresenta o ícone “ ” fixo. O tempo de espera médio é de aproximadamente 2-3 minutos.
Página 43 6.2.2 Ligação automática via browser (em alternativa ao par. 6.2.1) 1. Depois de se ligar à rede Remote Gw Thermo abra o browser (Internet Ex- plorer, Safari, Chrome, etc...) e digite 192.168.1.1 na barra de endereços. 2. Assegure-se de que estejam seleciona- das as seguintes opções: Authentication = Wpa &...
Página 44 Configuração falhada ou para atualização Caso não seja bem-sucedido (LED WEB vermelho aceso e visor do Expert Control apre- senta o ícone “ ”) repita o procedimento anteriormente descrito. O procedimento deve ser repetido sempre que se efetue uma alteração na rede de Internet da habita- ção (mudança de palavra-passe, mudança de operador, mudança de router).
Página 45 STATUS DO FUNCIONAMENTO DO GATEWAY Os LED situados na parte lateral do gateway permitem ter um feedback imediato sobre o estado do funcionamento do produto. CODIFICAÇÃO LED LED WEB (ligação à internet) Desligado Gateway não alimentado ou desligado Verde fixo Gateway corretamente configurado e ligado à...
Página 46 OBJETO: Declaración de conformidad CE Por la presente, Ariston Thermo S.p.A. (viale A.Merloni 45, 60044-Fabriano (AN), ITALY) declara que este pro- ducto cumple con los requerimentos basicos y otras disposiciones relevantes de la Directiva 2014/53/EU La Declaración de Conformidad Europea puede encontrarse en: http://www.aristonthermo.com/en/download-area OBJECT: Declaração de Conformidade CE Por este meio, Ariston Thermo S.p.A.
Página 47 60044 Fabriano (AN) Italy Telefono 0732 6011 Fax 0732 602331 www.ariston.com CHAFFOTEAUX Le Carré Pleyel - 5, rue Pleyel 93521 Saint-Denis - France Tél : 33 (0)1 55 84 94 94 fax : 33 (0)1 55 84 96 10 www. chaffoteaux.fr...
