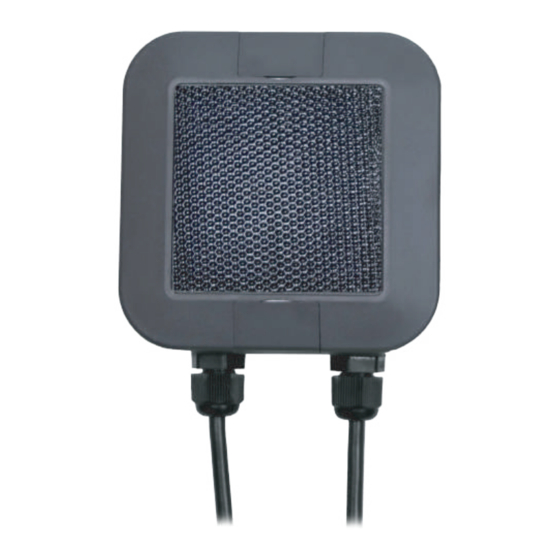

- Página 1 SOLAR MANUAL DE USUARIO G ET IT O N...
-
Página 2: Tabla De Contenido
CONTENIDO MANUAL DISPOSITIVO ........................2 Descripción ........................2 Especificaciones ........................ 2 Eventos ..........................3 Contador volumétrico ....................... 3 Tipos de gráficas ........................3 Consumo Total ........................3 Consumo Eventual......................... 3 Estados del dispositivo...................... 4 Modos de Energía ......................5 PSM (Power Save Mode) ....................... - Página 3 LISTA DE FIGURAS Figura 1 Conmutación de estados en el modo PSM ............5 Figura 2 Conmutación de estados en el modo ECO ............6 Figura 3 Conmutación de estados en el modo Real Time ..........6 Figura 4 Flujograma conmutación entre modos de energía y estados implicados... 7 Figura 5 Tipo de programación básica →...
-
Página 4: Manual Dispositivo
. La tecnología LTE permite la comunicación de los dispositivos sin necesidad de despliegue dedicado de conectividad. Desde la plataforma SPHERAG puede controlar, gestionar y registrar el riego. La plataforma incluye una herramienta para obtención de reportes diarios, mensuales y anuales de riego. -
Página 5: Eventos
3. Eventos Los eventos que se producen en un ATLAS desencadenan un registro y actualización de los siguientes parámetros: contador volumétrico, nivel de batería y cobertura. A continuación, se lista los eventos: 1. Apertura/Cierre tanto manual como automático. 2. Sincronización del solenoide 3. -
Página 6: Estados Del Dispositivo
5. Estados del dispositivo. El dispositivo se puede encontrar en 5 estados diferentes. A través del LED que incorpora en la parte inferior, se puede identificar en qué estado se encuentra. Mientras que, desde la plataforma, sólo se puede identificar los estados “Despierto” y “Dormido”. El resto de los estados aparecerá... -
Página 7: Modos De Energía
➢ INHABILITADO: el LED no luce. o Se produce cuando el nivel de batería está agotado, 0%, o el dispositivo se ha averiado. o El dispositivo recibe instrucciones en diferido, pero no ejecuta programas ni registra datos. Las órdenes quedan almacenadas en la nube a la espera de que el dispositivo pase al estado “Despierto”. -
Página 8: Real Time
Cuando haya despertado lanzará una primera publicación de datos en plataforma. Posteriormente enviará información horaria hasta las 21:30. Estado Despierto Hora Dormido 00:00 05:00 07:00 22:00 23:59 Figura 2 Conmutación de estados en el modo ECO Importante: si el dispositivo está abierto, y entra en el estado dormido a las 22:00, no se podrá... -
Página 9: Figura 4 Flujograma Conmutación Entre Modos De Energía Y Estados Implicados
Figura 4 Flujograma conmutación entre modos de energía y estados implicados. -
Página 10: Tipos De Programación
7. Tipos de programación El dispositivo cuenta dos tipos de programación, que a su vez cuentan con diversos modos de programación: 1. BÁSICA: permite programar válvulas individualmente. Los modos de programación son: a. Días de la semana: se debe seleccionar el/los día/s de la semana en los que se quiera realizar el riego. - Página 11 c. Ventanas: consiste en un riego al que se asigna una hora de arranque, la duración y el tiempo en ON/OFF de la válvula (debe ser mayor de 10 segundos). Por ejemplo, si programa un riego a las 10:00 con una duración de 2 horas y un tiempo en ON de 5 min y un tiempo en OFF de 10 min.
-
Página 12: Instalación
8. Instalación Leer con detenimiento las siguientes instrucciones y ejecutarlas en el orden descrito. No se podrá garantizar el efecto de la garantía si no se siguen las pautas marcadas en este manual. NOTA: Ninguno de los 8 cables del dispositivo deben estar conectados eléctricamente. Y en caso de no usar la salida de alguno de los solenoides (cable rojo y negro) o alguna de las entradas de los contadores (blanco y azul), debe dejarse aislados eléctricamente cada uno de ellos. -
Página 13: Garantía
Esta Garantía Limitada se aplica solo a artículos físicos adquiridos a través de uno de los distribuidores o minoristas autorizados de SPHERAG. Los productos SPHERAG garantizan estar libres de defectos en el material y en su confección, por un período de un año desde la fecha de entrega. La garantía cubre la reparación, o sustitución si fuera preciso, del equipo averiado en nuestras instalaciones, SPHERAG TECK IoT... -
Página 14: Solución De Problemas
Enviar el dispositivo a su proveedor o directamente a las Fallo del driver debido al instalaciones de Spherag para su análisis. Si el fallo se cortocircuitar los cables rojo y debe a defectos de fábrica, se reparará. Si es debido al... -
Página 15: Plataforma
PLATAFORMA 1. Acceder a la plataforma • Abra el navegador y busque https://portal.spherag.com. • Escriba sus credenciales (usuario y contraseña) (Ver Figura 10). • Pulse el botón “ENTRAR” Figura 10 Introducción de usuario y contraseña 2. Crear una nueva finca Entre en la plataforma con su usuario y contraseña (Punto 1). -
Página 16: Figura 11 Creación De Finca
A continuación: (1) Escriba el nombre que desee poner a la finca. (2) Escriba el nombre de la localidad donde se encuentre la finca. (3) Indicar la zona horaria del lugar donde se encuentre la finca. (4) Escriba si lo desea una descripción de la finca. (5) Si lo desea puede pulsar el botón para cambiar la imagen que la plataforma usará... -
Página 17: Acceder A Una Finca Existente
Figura 12 Definición de la ubicación de la finca 3. Acceder a una finca existente • Entre en la plataforma con su usuario y contraseña (Punto 1) • En el menú de la izquierda puede acceder a sus fincas desde el “Panel de control” y desde “Mis Fincas”... -
Página 18: Añadir Dispositivo Nuevo - Válvula
4. Añadir dispositivo nuevo - válvula • Entre en la plataforma con su usuario y contraseña (Punto 1) • Entre en una finca existente (Punto 3) o cree una finca nueva (Punto 2). • Pulse en el botón añadir dispositivo •... -
Página 19: Figura 16 Configuración Del Dispositivo-Válvula
(4) Especifique el valor de volumen asociado a un pulso (1, 10, 100). Su unidad de medida dependerá del seleccionado en el punto 3. Figura 16 Configuración del dispositivo-válvula Pulsar el botón “Siguiente” . Le aparecerá un mapa a la derecha (ver Figura 17) de la configuración, donde se dibujará... -
Página 20: Añadir Dispositivo Nuevo - Estación
(2) Pulse sobre el botón y marque en el mapa la posición de la válvula, ver Figura Figura 18 Ubicación de la válvula Nota: También puede modificar o eliminar el icono de la válvula. (3) Confirme la selección del sector y posición de la válvula. 5. -
Página 21: Cómo Eliminar Un Dispositivo
8. Cómo eliminar un dispositivo • Entre en la plataforma con su usuario y contraseña (Punto 1) • Seleccione el tipo dispositivo que quiera eliminar en el panel de la izquierda (ver Figura 19). En el caso de válvulas aparece lo mostrado en la Figura 20 •... -
Página 22: Cómo Programar Válvulas
Figura 21 Dispositivos disponibles • Con el modo AUTOMÁTICO desactivado, pulse sobre el botón CONTROL para abrir o cerrar una válvula de forma MANUAL. 10. Cómo programar válvulas • Entre en la plataforma con su usuario y contraseña (Punto 1) •... -
Página 23: Figura 23 Programa Básico
Figura 23 Programa básico En la pestaña pulse sobre el botón “AUTO” de la válvula programada, ver Figura 24. Figura 24 Válvulas en modo Automático...
