Casamia 185 Instrucciones De Montaje

Manual de Montagem
Instrucciones de Montaje
Nº. da
Descrição da peça
peça
1 Tampo / Tapa
2 Lateral direita inferior / Lateral derecha inferior
3 Divisão / División
4 Porta basculante / Puerta basculante
5 Lateral esquerda inferior / Lateral izquierda inf.
6 Prateleira interm. menor / Prat. interm. menor
7 Moldura esquerda / Cuadro izquierdo
8 Moldura central / Cuadro central
9 Moldura direita / Cuadro derecho
10 Base superior / Base superior
11 Divisória nicho / División nicho
12 Prateleira fixa superior / Estante fija superior
13 Tampo superior maior / Tapa superior mayor
14 Lateral gaveta / Lateral del cajón
15 Prateleira interm. maior / Estante interm. mayor 785 X 255 X 15
16 Base / Base
17 Fundo gaveta / Fondo del cajón
18 Costa inferior / Dorso inferior
19 Costa int. maior / Dorso int. mayor
20 Costa int. menor / Dorso int. menor
21 Régua traseira / Zócalo trasero
22 Régua frontal / Zócalo frontal
23 Frente de gaveta / Frente del cajón
24 Porta inf. menor / Puerta inf. menor
25 Porta superior / Puerta superior
26 Porta inf. direita / Puerta inf. derecha
27 Lateral direita superior / Lateral derecha sup.
28 Prateleira interm. menor / Estante interm. menor 570 X 255 X 15
29 Porta inferior esquerda / Puerta inf. izquierda
30 Prateleira inferior / Estante inferior
31 Tampo superior menor / Tapa sup. menor
32 Traseiro gaveta / Trasero del cajón
33 Divisão superior maior / División sup.mayor
34 Lateral esquerda sup. / Lateral izquierda sup.
Costa superior menor / Dorso superior menor
35
36 Costa superior maior / Dorso superior mayor
ÁS INDUSTRIA DE MÓVEIS LTDA.
www.moveiscasamia.com.br

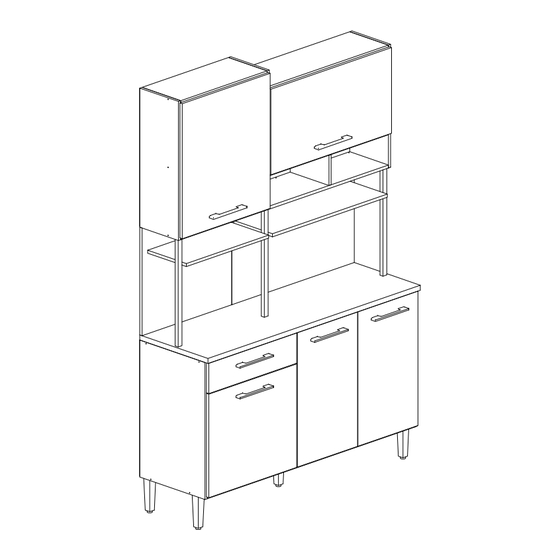

Kit de cozinha Maori - ref. 185
Ferragens/Herrajes
(Cód. 06759)
A
Cavilha 8,0 X 30
B
Parafuso 3,5 X 40 C/C
C
Parafuso 3,5 X 14 C/C
D
Cola
E
Cantoneira metálica 22 X 22
F
Suporte prateleira
G
Cavilha 6,0 X 30
1
B
Dimensões Código Qtd.
A A
12
1400 X 450 X 25 06709 1
680 X 430 X 15 06710 1
650 X 430 X 15 06711 1
A
796 X 425 X 15 06712 1
680 X 430 X 15 06713
1
06714
543 X 255 X 15 1
535 X 25 X 20 06715 1
535 X 25 X 20 06716 1
535 X 25 X 20 06720 1
1370 X 255 X 15 06721 1
150 X 255 X 15 06722
1
06724
785 X 255 X 15 1
785 X 255 X 15 06725 1
350 X 90 X 15 06021 2
06726 1
1370 X 430 X 15 06727 1
530 X 350 X 3 06166
1
4
06145
1395 X 675 X 3 1
808 X 535 X 15 06143 1
592 X 535 X 15 06144 1
1370 X 70 X 15 06164 1
1370 X 70 X 15 06163 1
580 X 150 X 15 06172
1
A
06173
580 X 514 X 15 1
670 X 580 X 15 06170 1
667 X 396 X 15 06171 1
610 X 255 X 15 06147 1
06157 1 B
667 X 396 X 15 06169
1
06167
785 X 405 X 15 1
B
570 X 255 X 15 06151 1
515 X 90 X 15 06165 1
675 X 255 X 15 06149 1
690 X 255 X 15 06150 1
595 X 685 X 3 06757
1
795 X 605 X 3 06758 1
(54) 3701 1902 - assistencia@moveiscasamia.com.br
46 H
Parafuso 3,5 X 25 C/F
43 I
Suporte prateleira Zamak
52 J
Parafuso 5,0 X 40 C/F
K
01
Parafuso 3,5 X 25 C/C
Cola
L
02
04 M
Prego anelado 12 X 12
04 N
2
A
A
A
B
A
A
11
A
A
A
B
A
A
31
A A
B
A
28
A A
A A
A A
B
A
27
A
13
11
12
31
33
10
28
A
A
34
A
B
12
Acessórios separados / Accesorios
04
O
05 P
08
Q
140 R
Prego 10 X 10
04
S
T
12
Garra metálica
A
A
A
3
13
A
A
B
11
A
12
A
A
33
31
A A
A
28
A A
A A
A A
B
A
B
A
5
A
A
15
06 19
A
A
A
20
*Usar Cola (D) em todas as cavilhas (A)(G).
*El uso de adhesivo (D) en todos los pasadores (A)(G).
B
02
Capacidade máxima
por prateleira
Pistão a gás 80N
05 La capacidad máxima
por estante
Pé cônico 170 mm
01
Corrediça metálica 350mm
06
Puxador
06
Dobradiça curva 26mm
04
Dobradiça curva 35mm
A
A
A
13
A
A
A
11
A
12
B
A
10
33
B
A A
