Fig. 14

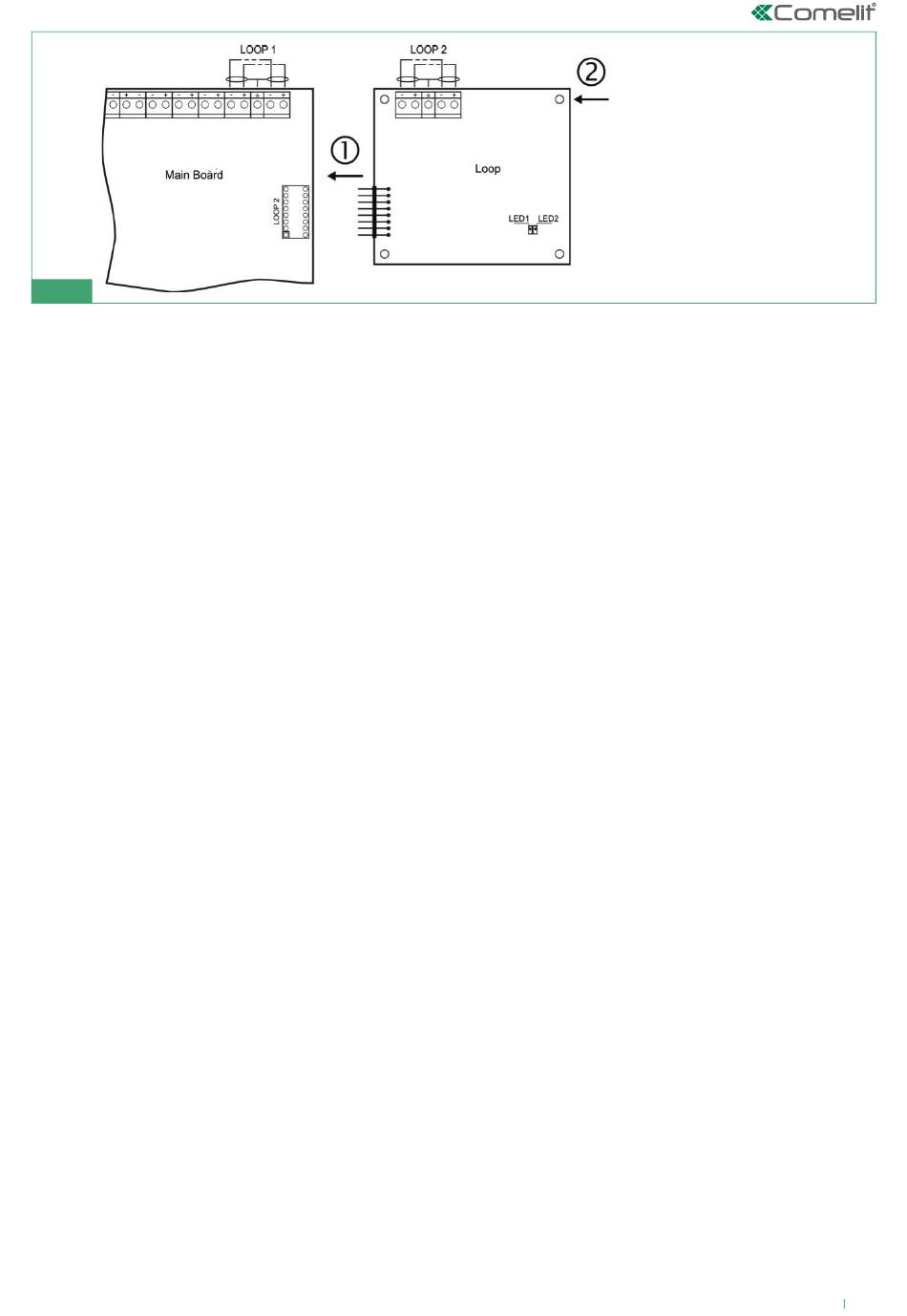

Fig. 14 – Añadir una tarjeta de lazo 41ECL022
1. Unir los conectores LOOP 2
del circuito principal y el LOOP
de la tarjeta de lazo.
2. Fijar la tarjeta de lazo con
tornillos de los elementos
adicionales en su juego que
se ha adjuntado a la caja
metálica del panel.
LED 1/ LED 2 – Indicación LED
del estado análoga a la del panel
de control: véase la descripción
de la página 12.
15
