Apéndice II: Instalación de Comunicación BMS
1. Introducción
Si se conecta a una batería de litio, se recomienda comprar un cable de comunicación RJ45 hecho a medida.
Consulte con su distribuidor o integrador para obtener más detalles.
Este cable de comunicación RJ45 hecho a medida entrega información y señal entre la batería de litio y el
inversor. Esta información se enumera a continuación:
Vuelva a configurar el voltaje de carga, la corriente de carga y el voltaje de corte de descarga de la batería
de acuerdo con los parámetros de la batería de litio.
Haga que el inversor comience o deje de cargar según el estado de la batería de litio.
2. Configuración de Comunicación de Batería de Litio
PYLONTECH

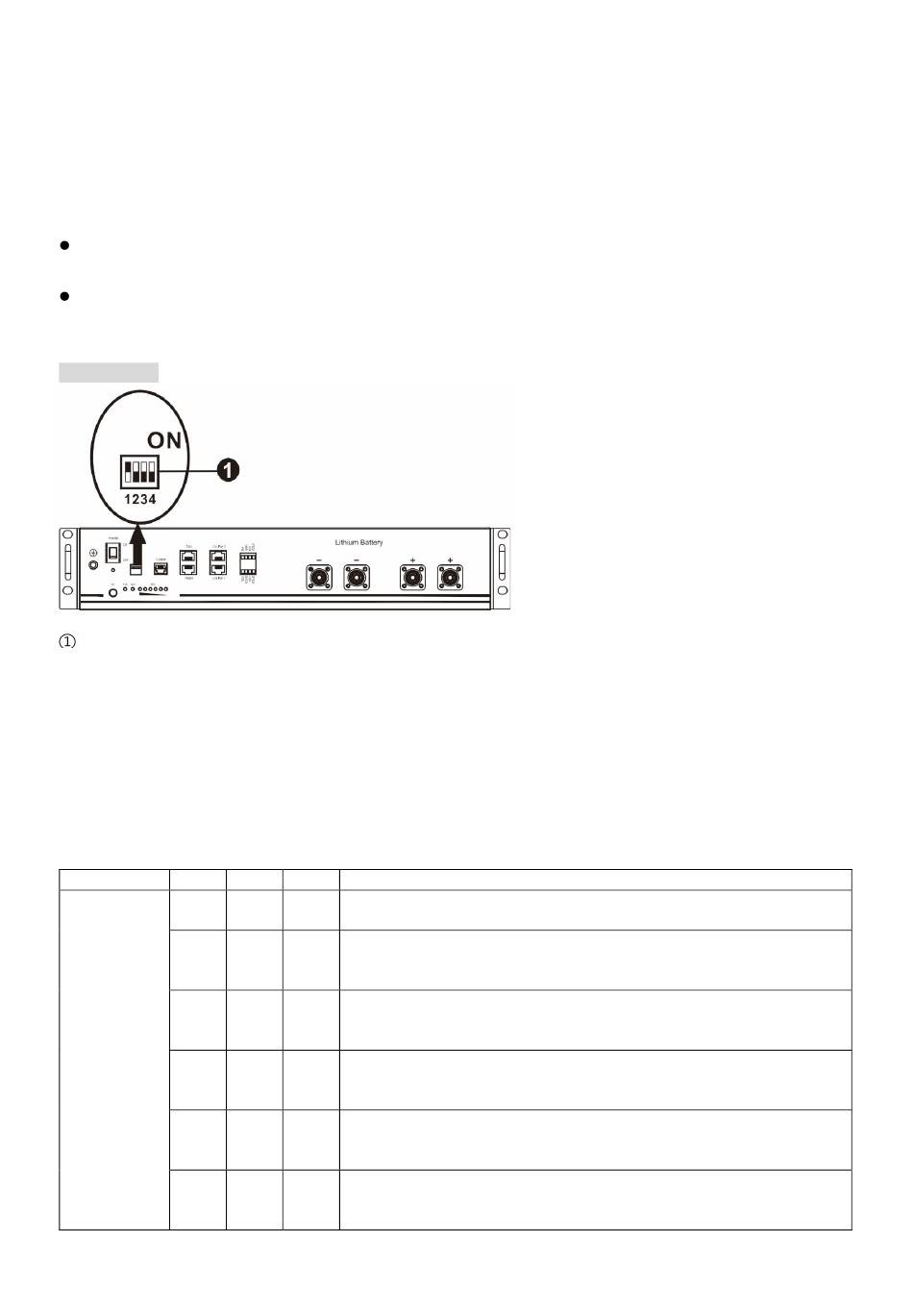

Interruptor DIP: hay 4 interruptores DIP que establecen diferentes velocidades de transmisión y direcciones
de grupo de baterías. Si la posición del interruptor se coloca en la posición "APAGADO", significa "0". Si la
posición del interruptor se coloca en la posición "ENCENDIDO", significa "1".
DIP 1 está en "ENCENDIDO" para representar la velocidad en baudios 9600.
Los DIP 2, 3 y 4 están reservados para la dirección del grupo de baterías.
Los interruptores DIP 2, 3 y 4 de la batería maestra (primera batería) sirven para configurar o cambiar la
dirección del grupo.
NOTA: "1" es la posición superior y "0" es la posición inferior.
DIP 1
DIP 2
0
1
1: RS485
baudios
0
rango=9600
Reiniciar
1
para
que
surta
efecto
0
1
NOTA: El número máximo de grupos de baterías de litio es 5 y para conocer el número máximo de cada grupo,
consulte con el fabricante de la batería.
DIP 3
DIP 4
Dirección de grupo
Solo grupo individual. Es necesario configurar la batería maestra con
0
0
esta configuración y las baterías esclavas no tienen restricciones.
Condición de grupo múltiple. Es necesario configurar la batería
0
0
maestra en el primer grupo con esta configuración y las baterías
esclavas no están restringidas.
Condición de grupo múltiple. Es necesario configurar la batería
1
0
maestra en el segundo grupo con esta configuración y las baterías
esclavas no tienen restricciones.
Condición de grupo múltiple. Es necesario configurar la batería
1
0
maestra en el tercer grupo con esta configuración y las baterías
esclavas no tienen restricciones.
Condición de grupo múltiple. Es necesario configurar la batería
0
1
maestra en el cuarto grupo con esta configuración y las baterías
esclavas no tienen restricciones.
Condición de grupo múltiple. Es necesario configurar la batería
0
1
maestra en el quinto grupo con esta configuración y las baterías
esclavas no tienen restricciones.
62
