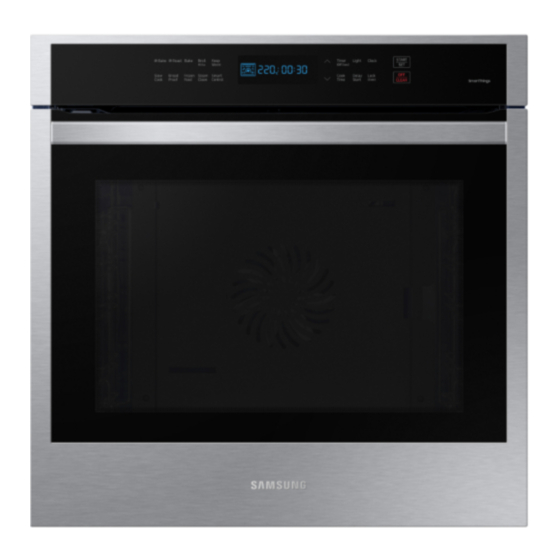

- Página 1 Built-in Oven Installation manual NV31T4551** Install_NV31T4551SS_AA_DG68-01266A-00_EN.indd 1 2020-02-27 PM 3:58:34...
-
Página 2: Tabla De Contenido
Contents Contents Safety informations Safety informations Related equipment safety Related equipment safety Remove all tape and packaging before using the appliance. Dispose of the Transport packaging after unpacking the appliance. Never allow children to play with packaging material. Preparation Never modify or alter the construction of the appliance. For example, do not Checklist remove panels, wire covers or screws. - Página 3 WARNING WARNING • The information in this manual should be followed exactly. • The information in this manual should be followed exactly. A fire or electrical shock may result causing property damage, personal A fire or electrical shock may result causing property damage, personal •...
-
Página 4: Preparation
Preparation Prepare to install the oven Checklist Use this checklist to verify that you have completed each step of the installation process. This can help you avoid mistakes. Before installing the oven, be sure to verify the cabinet dimensions are correct for your unit and the required electrical connections are present. -
Página 5: Location Requirements
Location requirements Product dimensions IMPORTANT: Observe all governing codes and ordinances. • Cabinet opening dimensions that are shown must be used. Given dimensions provide minimum clearance with oven. • Recessed installation area must provide complete enclosure around the recessed portion of the oven. •... -
Página 6: Cabinet Dimensions
Preparation Cabinet dimensions Single Oven Wall Mount • * For wall installations, the junction box may be located above or below Single Oven Under counter the unit within reach of the power conduit connection point. 01 Gas or Electric cooktops may be installed over this oven. See cooktop installation instructions for cutout size and necessary clearance. - Página 7 Flush installation If codes permit and a separate ground wire is used, it is recommended that a qualified electrical installer determine that the ground path and the wire gauge are Top view in accordance with local codes. Check with a qualified electrical installer if you are not sure the oven is properly grounded.
- Página 8 Preparation Electrical Connection • Flexible conduit from the oven should be connected directly to the junction box. To properly install your oven, you must determine the type of electrical connection Fuse both sides of the line. • you will be using and follow the instructions provided in this manual. •...
-
Página 9: Installation Instructions
Installation instructions Remove and replace oven door(s) Prepare built-in oven IMPORTANT: Use two hands to remove oven door. WARNING Prior to removing the oven door, prepare a surface where you will place it. This Excessive Weight Hazard surface should be flat and covered with a soft blanket, or use the corner posts Use two or more people to move and install an oven. - Página 10 Installation instructions Partially close the door to engage the Replace oven door(s) door latch locks. CAUTION The door will stop at this point. The door is very heavy. You may need help lifting the door high enough to slide it into the hinge slots.
-
Página 11: Electrical Connection
Electrical connection Lower the oven door to the fully open position. If the oven door does not open to a full 90°, repeat steps 1 through 3. WARNING Locate the oven door hinge locks in the Electrical Shock Hazard corners of the oven door, and rotate the Disconnect power before servicing. - Página 12 Installation instructions 4-Wire Cable from Home Power Supply 3-Wire Cable from Home Power Supply - U.S. Only IMPORTANT: Use the 4-wire cable from home power supply in the U.S. where local IMPORTANT: Use the 3-wire cable from home power supply where local codes codes do not allow grounding through neutral, New Branch circuit installations permit a 3-wire connection.
-
Página 13: Install Oven
Install oven Mounting the oven Make sure to leave a gap (A) of at least " Have two or more people lift the oven (5 mm) between the oven and each side of using the handles on the sides of the the cabinet. - Página 14 Memo Install_NV31T4551SS_AA_DG68-01266A-00_EN.indd 14 2020-02-27 PM 3:58:37...
- Página 15 Memo Install_NV31T4551SS_AA_DG68-01266A-00_EN.indd 15 2020-02-27 PM 3:58:37...
- Página 16 How-to Videos and Live Shows * Requires reader to be installed on your smartphone Please be advised that the Samsung warranty does NOT cover service calls to explain product operation, correct improper installation, or perform normal cleaning or maintenance. QUESTIONS OR COMMENTS?
-
Página 17: Horno Empotrado
Horno empotrado Manual de instalación NV31T4551** Install_NV31T4551SS_AA_DG68-01266A-00_MES.indd 1 2020-02-28 PM 1:06:03... -
Página 18: Información Sobre Seguridad
Contenido Contenido Información sobre seguridad Información sobre seguridad Seguridad de los equipos relacionados Seguridad de los equipos relacionados Retire toda la cinta y el empaque antes de usar el artefacto. Deseche el empaque luego de quitar Transporte el artefacto. Nunca deje que los niños jueguen con el material de empaque. Nunca modifique o altere la construcción del artefacto. - Página 19 ADVERTENCIA ADVERTENCIA • La información de este manual debe seguirse rigurosamente. • La información de este manual debe seguirse rigurosamente. De lo contrario, podrían producirse incendios o descargas eléctricas causantes de daños De lo contrario, podrían producirse incendios o descargas eléctricas causantes de daños •...
-
Página 20: Preparación
Preparación Preparación para instalar el horno Lista de verificación Use esta lista de verificación para comprobar que ha completado todos los pasos del proceso de instalación. Esto puede ayudarlo a evitar errores. Antes de instalar el horno, asegúrese de verificar que las dimensiones del gabinete sean las adecuadas para la unidad y que las conexiones eléctricas necesarias estén presentes. -
Página 21: Requisitos De Ubicación
Requisitos de ubicación Dimensiones del producto IMPORTANTE: Cumpla todos los códigos y ordenanzas exigidos por las autoridades pertinentes. • Se deben utilizar las dimensiones de abertura de los gabinetes que se muestran. Las dimensiones provistas ofrecen una separación mínima con el horno. •... -
Página 22: Dimensiones Del Gabinete
Preparación Dimensiones del gabinete Horno simple montado en la pared • * Para instalaciones empotradas en la pared, la caja de empalmes puede estar arriba o Horno simple bajo mostrador abajo de la unidad al alcance del punto de conexión del conducto portacables. Se pueden instalar placas de cocción a gas o eléctricas sobre este horno. - Página 23 Instalación a nivel Si los códigos lo permiten y se emplea un cable a tierra separado, es recomendable que un electricista calificado determine si la trayectoria a tierra y el calibre del cable cumplen con los Vista superior códigos locales. Si no está...
- Página 24 Preparación Conexión eléctrica • El conducto flexible del horno debe conectarse directamente a la caja de empalmes. • Coloque fusibles en ambos lados de la línea. Para instalar correctamente el horno, se debe determinar el tipo de conexión eléctrica que se va a No corte el conducto.
-
Página 25: Instrucciones De Instalación
Instrucciones de instalación Cómo retirar y reemplazar la(s) puerta(s) del horno Cómo preparar el horno empotrado IMPORTANTE: Retire la puerta del horno con las dos manos. ADVERTENCIA Antes de retirar la puerta del horno, prepare la superficie donde lo colocará. Esta superficie debe Peligro por peso excesivo ser plana y recubierta de una manta suave o puede usar los postes de esquina del material de Hacen falta dos o más personas para trasladar e instalar el horno. - Página 26 Instrucciones de instalación Cierre parcialmente la puerta para conectar las Cómo reemplazar la(s) puerta(s) del horno trabas de la puerta. PRECAUCIÓN En este punto, la puerta se detendrá. La puerta es muy pesada. Es posible que necesite ayuda para levantarla a una altura suficiente que permita encajarla en las ranuras de las bisagras.
-
Página 27: Conexión Eléctrica
Conexión eléctrica Baje la puerta del horno abriéndola por completo. Si la puerta no abre 90°, vuelva a repetir los pasos 1 a 3. ADVERTENCIA Busque las trabas de las bisagras en las Peligro de descarga eléctrica esquinas de la puerta y gírelas hacia la cavidad Desconecte la alimentación antes de realizar tareas de mantenimiento o reparación. - Página 28 Instrucciones de instalación Cable de 4 conductores del suministro eléctrico hogareño Cable de 3 conductores del suministro eléctrico hogareño - EE. UU. solamente IMPORTANTE: Utilice el cable de 4 conductores del suministro eléctrico hogareño en EE. UU. IMPORTANTE: Utilice el cable de 3 conductores del suministro eléctrico hogareño donde los donde los códigos locales no permiten la conexión a tierra mediante el conductor neutro, nuevas códigos locales permitan una conexión de 3 conductores.
-
Página 29: Cómo Instalar El Horno
Cómo instalar el horno Instalación del horno Asegúrese de dejar un espacio (A) de al menos " Levante el horno con ayuda de dos o más (5 mm) entre el horno y cada lado del gabinete. personas. Use las manijas a los costados del horno, y luego, coloque el horno parcialmente en el recorte del gabinete. - Página 30 Notas Install_NV31T4551SS_AA_DG68-01266A-00_MES.indd 14 2020-02-28 PM 1:06:06...
- Página 31 Notas Install_NV31T4551SS_AA_DG68-01266A-00_MES.indd 15 2020-02-28 PM 1:06:06...
- Página 32 * Requiere un lector instalado en su teléfono inteligente Tenga en cuenta que la garantía de Samsung NO cubre las llamadas de servicio para explicar el funcionamiento del producto, corregir una instalación inadecuada o realizar tareas de limpieza o mantenimiento.
-
Página 33: Four Encastrable
Four encastrable Manuel d'installation NV31T4551** Install_NV31T4551SS_AA_DG68-01266A-00_CFR.indd 1 2020-02-28 AM 11:12:45... -
Página 34: Consignes De Sécurité
Table des matières Table des matières Consignes de sécurité Consignes de sécurité Sécurité relative à l'équipement Sécurité relative à l'équipement Retirez tous les adhésifs et matériaux d'emballage avant d'utiliser l'appareil. Mettez au rebut les Transport matériaux d'emballage après avoir déballé l'appareil. Ne laissez jamais les enfants jouer avec les matériaux d'emballage. -
Página 35: Remarque Importante
AVERTISSEMENT AVERTISSEMENT • Les informations figurant dans le présent manuel doivent être scrupuleusement suivies. • Les informations figurant dans le présent manuel doivent être scrupuleusement suivies. En cas de non-respect de ces informations, un incendie ou une électrocution risque En cas de non-respect de ces informations, un incendie ou une électrocution risque •... -
Página 36: Préparation
Préparation Liste de contrôle Préparation avant l'installation du four Utilisez cette liste de contrôle pour vérifier que vous avez effectué chaque étape du processus d'installation. Elle peut vous aider à éviter de commettre des erreurs. Avant d'installer le four, pensez à vérifier que les dimensions du meuble sont correctes pour accueillir votre appareil et que les raccordements électriques requis sont présents. -
Página 37: Conditions D'eMplacement
Conditions d'emplacement Dimensions de l'appareil IMPORTANT : respectez tous les codes et règlements en vigueur. • Les dimensions d'ouverture du meuble indiquées doivent être respectées. Les dimensions données offrent un dégagement minimum par rapport au four. • L'emplacement d'installation encastrée doit disposer d'un coffret complet faisant le tour de la partie encastrée du four. -
Página 38: Dimensions Du Meuble
Préparation Dimensions du meuble Montage mural d'un four simple • *Pour une installation murale, la boîte de jonction peut se situer au-dessus ou en Four simple sous le plan de travail dessous de l'appareil, à une distance appropriée du point de raccordement du conduit d'alimentation. - Página 39 Installation encastrée Si les lois le permettent et si un fil de mise à la terre séparé est utilisé, il est recommandé qu'un installateur électricien qualifié détermine si le chemin de mise à la terre et le calibre de fils sont Vue de dessus conformes aux normes locales.
- Página 40 Préparation Raccordement électrique • Le conduit flexible provenant du four doit être raccordé directement à la boîte de jonction. • Équipez les deux côtés de la ligne de fusibles. Pour installer correctement votre four, vous devez déterminer le type de raccordement électrique Ne coupez pas le conduit.
-
Página 41: Consignes D'iNstallation
Consignes d'installation Retrait et réinstallation de la ou des porte(s) du four Préparation du four encastré IMPORTANT : utilisez vos deux mains pour retirer une porte du four. AVERTISSEMENT Avant de retirer la porte du four, préparez une surface où vous pourrez la déposer. Cette surface Risque de poids excessif doit être plate et recouverte d'une couverture douce, ou utilisez les montants d'angle présents Faites appel à... - Página 42 Consignes d'installation Fermez partiellement la porte pour engager Réinstallation de la ou des porte(s) du four les verrous de la charnière de la porte. ATTENTION La porte arrive en butée à cet endroit. La porte est très lourde. Il se peut que vous ayez besoin d'aide pour soulever la porte suffisamment haut pour la faire glisser dans les trous de la charnière.
-
Página 43: Raccordement Électrique
Raccordement électrique Abaissez la porte du four en position entièrement ouverte. Si la porte du four ne s'ouvre pas complètement à 90°, recommencez AVERTISSEMENT les étapes 1 à 3. Risque d'électrocution Repérez l'emplacement des verrous de la Coupez l'alimentation avant toute intervention. charnière de la porte du four, aux angles de la Utilisez un fil en cuivre solide de calibre 8. - Página 44 Consignes d'installation Câble 4 fils provenant de l'alimentation du domicile Câble 3 fils provenant de l'alimentation du domicile - États-Unis uniquement IMPORTANT : utilisez le câble 4 fils provenant de l'alimentation du domicile si vous vivez dans IMPORTANT : Utilisez le câble 3 fils provenant de l'alimentation du domicile dans les États où les un État des États-Unis où...
-
Página 45: Installation Du Four
Installation du four Montage du four Assurez-vous de laisser un écart (A) d'au moins " Demandez à deux personnes minimum de vous (5 mm) entre le four et chaque côté du meuble. aider à soulever le four à l'aide des poignées situées sur les côtés du four. - Página 46 Notes Install_NV31T4551SS_AA_DG68-01266A-00_CFR.indd 14 2020-02-28 AM 11:12:48...
- Página 47 Notes Install_NV31T4551SS_AA_DG68-01266A-00_CFR.indd 15 2020-02-28 AM 11:12:48...
-
Página 48: Site Internet
* Requiert l'installation d'un lecteur sur votre smartphone Veuillez noter que la garantie Samsung n'inclut pas les déplacements du service après-vente pour expliquer le fonctionnement de l'appareil, corriger une installation non correcte ou exécuter des travaux de nettoyage ou d'entretien réguliers.
