3. Características

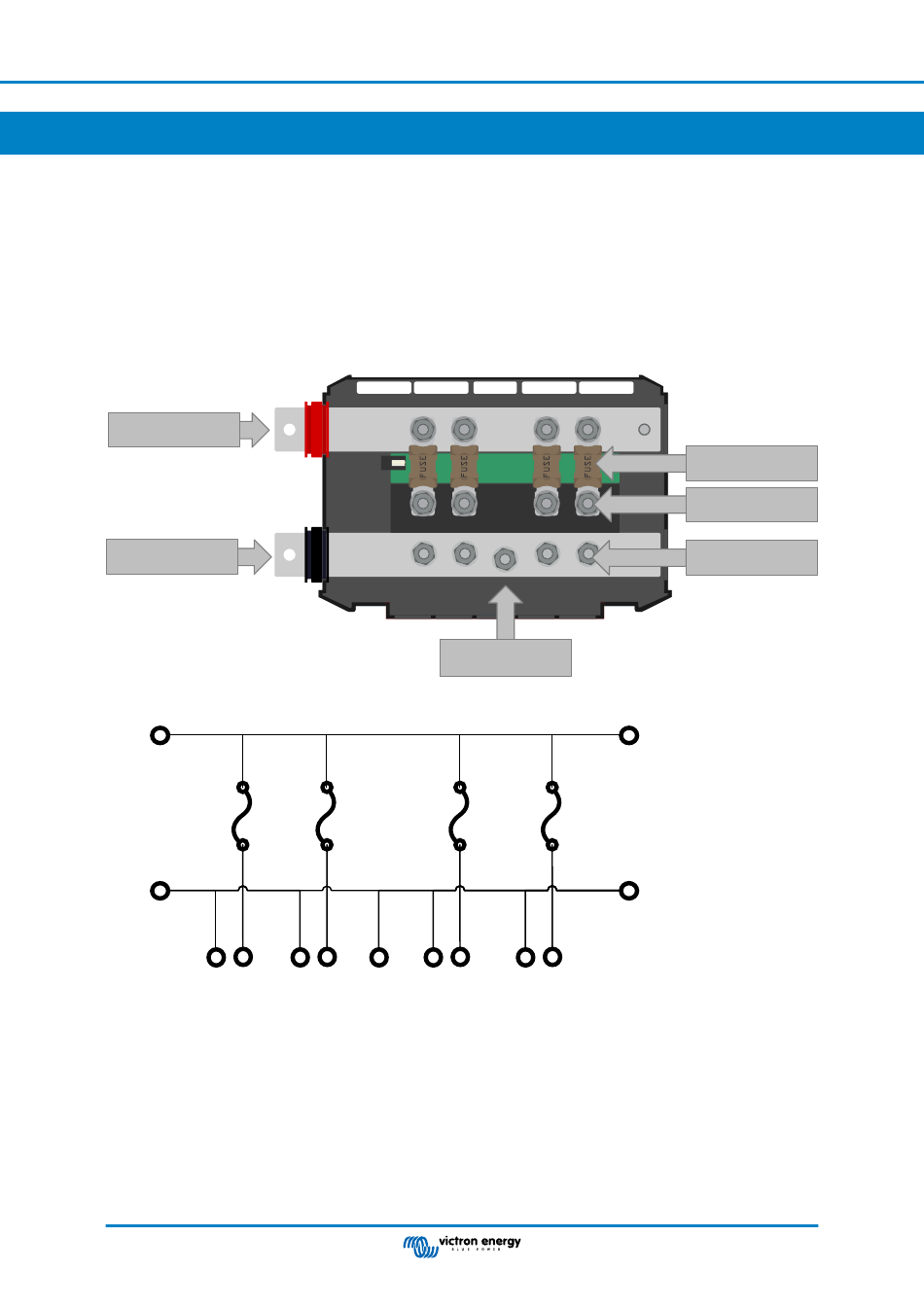

3.1. Elementos internos y diagrama de cableado del Lynx Distributor

Elementos físicos internos y diagrama de cableado del Lynx Distributor con los siguientes elementos
• Embarrado positivo
• Embarrado negativo
• Fusibles
• Conexiones positivas
• Conexiones negativas
• Conexión a tierra
Positive Busbar
Negative Busbar
Elementos físicos internos del Lynx Distributor
+
F1
-
- +
Diagrama de cableado interno del Lynx Distributor
3.2. Detección de fusibles
El Lynx Distributor monitoriza cada fusible y detecta los fusibles fundidos.
Cuando se funde un fusible, el LED de fusible rojo se enciende, el LED de alimentación se enciende en rojo y se envía un
mensaje de alarma a un Lynx Smart BMS conectado.
Es posible la detección de fusibles a partir de todos los fusibles de la parte de la batería o de la parte de la carga o el cargador.
Tenga en cuenta que la detección de fusibles tiene una particularidad: cuando haya baterías conectadas a varios circuitos de
Lynx Distributor y uno de los fusibles de la batería se funda, el monitor de fusibles no medirá una tensión lo suficientemente alta
en el fusible como para activar una alarma de fusible roto hasta que la batería se esté cargando o descargando.
Página 4
Lynx Distributor
Ground connection
F2 F3
- + GND
- +
+
F4
-
- +
Fuses
Positive
connections
Negative
connections
Características
