PositionMaster EDP300 POSICIONADOR DIGITAL | CI/EDP300-ES REV. D

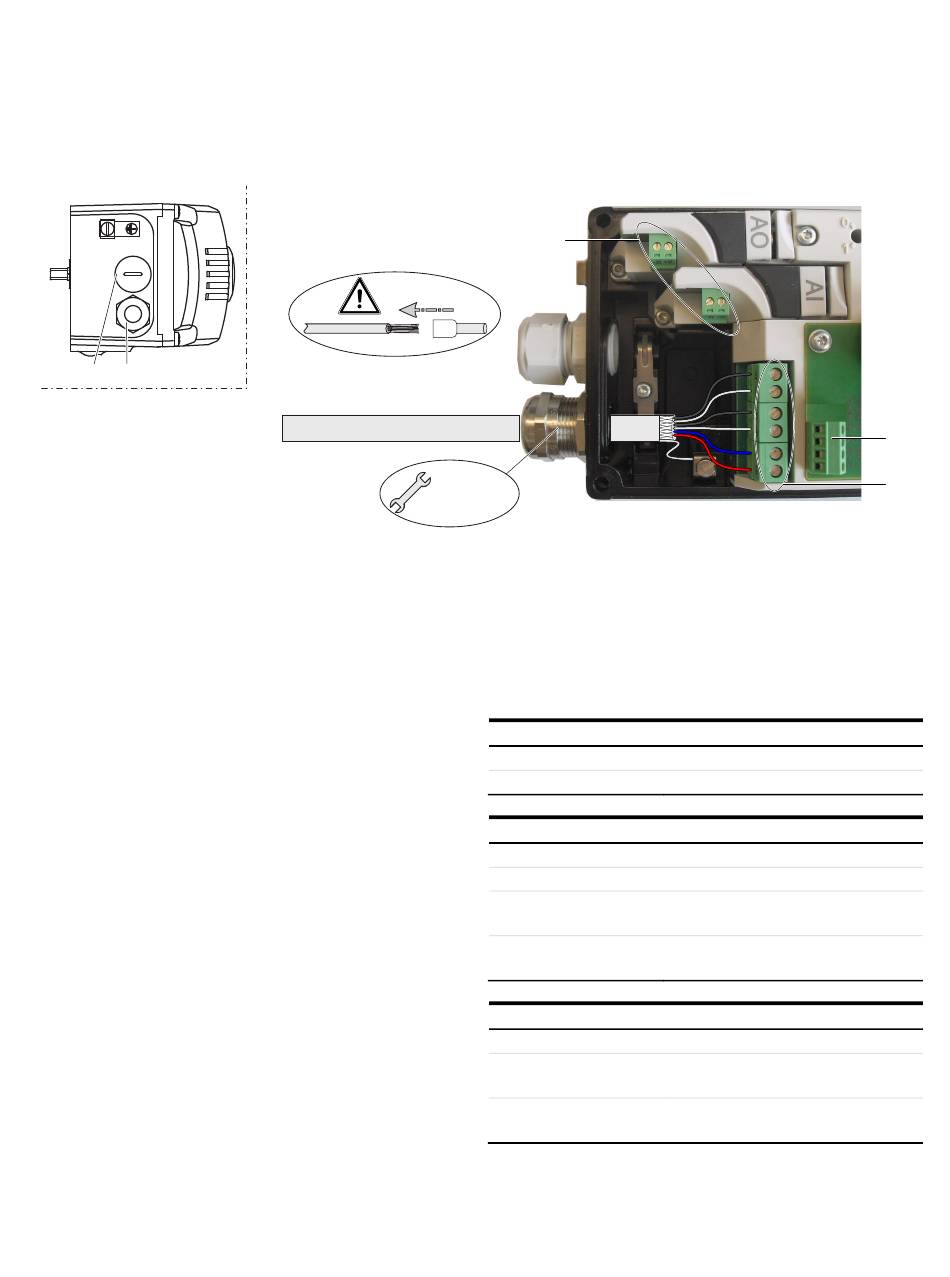

Conexión al dispositivo
1
2
1 Tapón obturador
2 Racor atornillado para cables
3 Terminales de conexión para módulos opcionales
Figure 21: Conexión al dispositivo (ejemplo)
Change from one to two columns
Para la entrada de cables, la carcasa contiene en su lado
izquierdo 2 orificios roscados ½- 14 NPT o M20 × 1,5. Uno de los
orificios roscados está dotado de un prensaestopas, mientras
que el otro presenta un tapón ciego.
Aviso
Los terminales de conexión se suministran cerrados y deben
desatornillarse antes de introducir los conductores.
1. Pele los conductores unos 6 mm (0,24 in).
2. Conecte los conductores a los terminales de conexión según
el diagrama de conexiones.
3
M 20 mm /
NPT
1/2"
4 Juego de terminales de conexión para respuesta digital
5 Terminales de conexión, dispositivo base
Diámetros de cable
Aparato base
Conexiones eléctricas
Entrada 4 a 20 mA
Opciones
Diámetro
Conductor rígido / flexible
Flexible con virola de cable
Flexible, con virola de cable sin
manguito de plástico
Flexible, con virola de cable con
manguito de plástico
Opciones de conexión de varios cables (dos cables del mismo diámetro)
Conductor rígido / flexible
Flexible, con virola de cable sin
manguito de plástico
Flexible, con virola de cable con
manguito de plástico
Terminales roscados, máx. 2,5 mm
Terminales roscados, máx. 1,0 mm
2
0,14 a 2,5 mm
(AWG26 a AWG14)
2
0,25 a 2,5 mm
(AWG23 a AWG14)
2
0,25 a 1,5 mm
(AWG23 a AWG17)
2
0,14 a 0,75 mm
(AWG26 a AWG20)
0,14 a 0,75 mm
2
(AWG26 a AWG20)
2
0,25 a 0,75 mm
(AWG23 a AWG20)
2
0,5 a 1,5 mm
(AWG21 a AWG17)
27
4
5
M10950
2
(AWG14)
2
(AWG18)
