8.4
Asignación de los conectores
Conexión hembra
La conexión hembra del alimentador externo tiene los siguientes potenciales:
del alimentador
externo

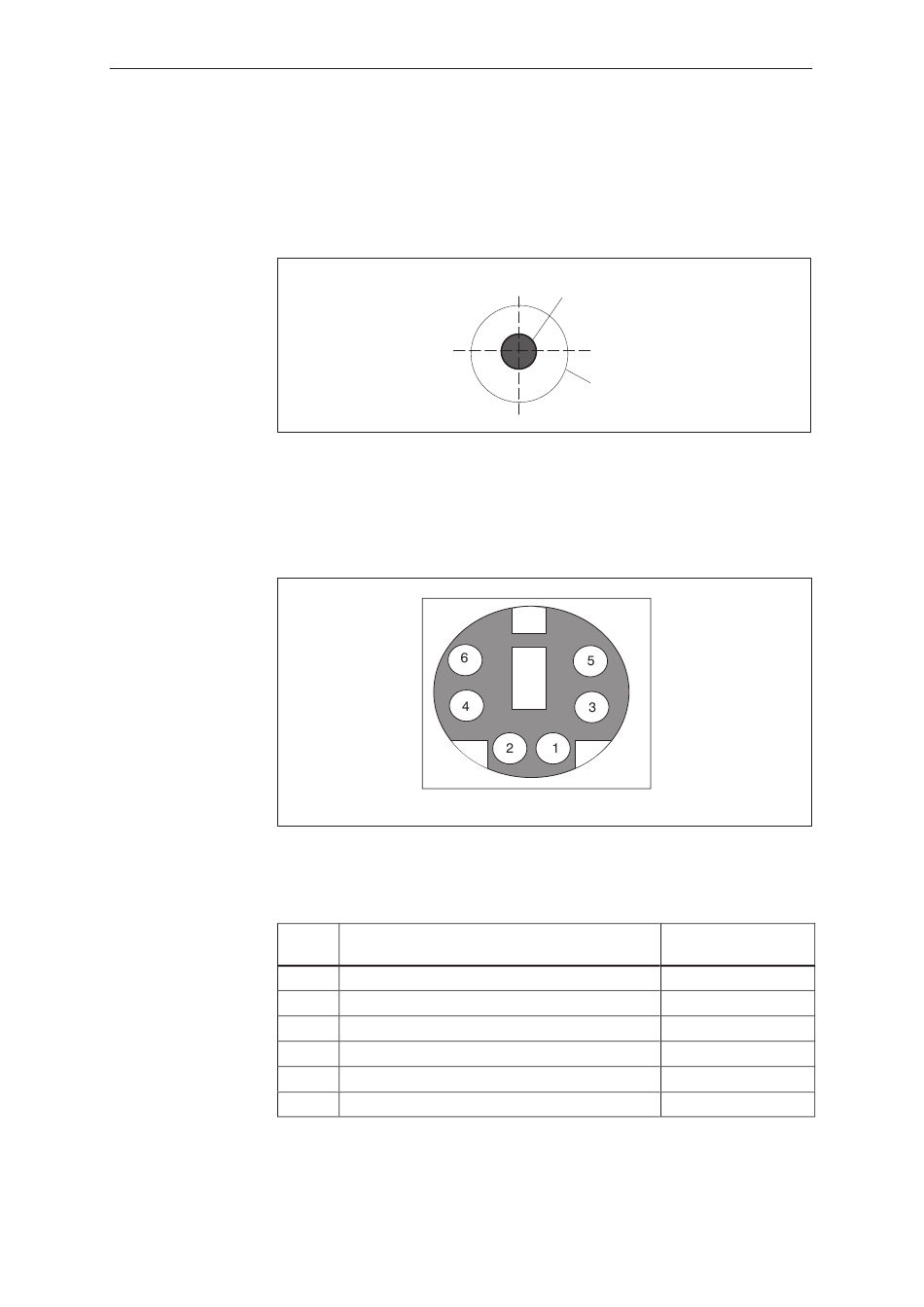

Figura 8-1
Conexión del ratón
A la PG 720 se le puede conectar un ratón PS/2 externo. La línea de
PS/2
conexión cuenta con la siguiente asignación:
Figura 8-2
Tabla 8-4
1
2
3
4
5
6
Unidad de programación PG 720 PII
C79000-G7078-C756-02
Conexión de la fuente de alimentación
Línea de conexión para el ratón PS/2
Asignación de la línea de conexión del ratón PS/2
Nº del
Designación
pin
Línea de datos
no ocupado
0 V
Alimentación de tensión limitada 5 V
Línea de reloj
no ocupado
Información sobre el hardware
+ 17,5 V + 5% Corriente continua
0 V Masa
Vista frontal de la conexión hembra
Entrada/Salida
Entrada/Salida
Salida
Entrada/Salida
8-7
