2.3.2. Vista de la pared trasera y esquema de taladrado

Fig. 10 a+b
Esquema de taladrado
Dimensiones de la parte trasera de la caja con el so-
porte, medidas en mm. Posibles variaciones debido
a razones técnicas.
Suntracer KNX basic • Versión: 10.10.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
8

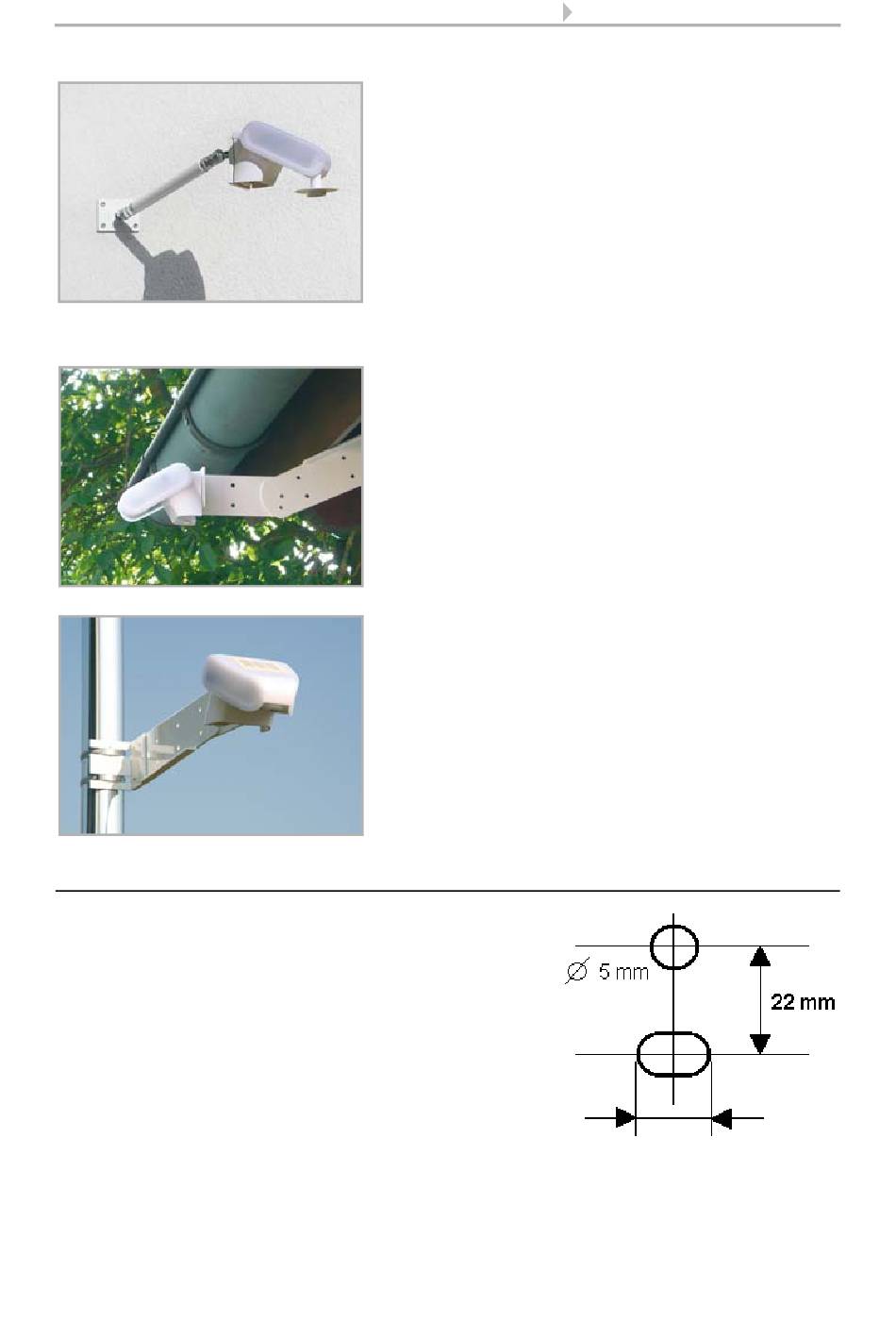

Fig. 7
Como accesorio opcional y complementario, se
pueden adquirir en Elsner Elektronik diversos
brazos flexibles para el montaje en pared, mástil
o viga del sensor.
Ejemplo de uso de un brazo: El sensor puede gi-
rarse hasta su posición óptima gracias a las arti-
culaciones esféricas
Fig. 8
Ejemplo de uso del brazo articulado: Mediante el
brazo articulado, el sensor sobresale por debajo
del alero. El sol puede actuar libremente sobre
los sensores.
Fig. 9
Ejemplo de uso del brazo articulado: Montaje
zunchado al mástil, mediante abrazaderas de su-
jeción con rosca helicoidal.
Instalación y puesta en marcha
Agujero longitudinal 7,5
