  • Página 1 ARRIS TG2492 Fabricante ARRIS Nombre comercial TG2492 Modelo TG2492 Versión firmware TS0901103AS_092216_EU.24XX.GW.ATOM.SIP CONTROL DEL DOCUMENTO Documento Manual Departamento Transporte y acceso Fecha 2/05/2017 página 1 de 27...
  • Página 2 manual_ARRIS_TG2492 REGISTRO DE CAMBIOS Versión Fecha Autor Resumen de los cambios producidos 01/02/2017 Alejandro Barral Documento Base 03/05/2017 Alejandro Barral Añadido establecer frecuencia de escaneo página 2 de 27...
  • Página 3: Tabla De Contenido

    manual_ARRIS_TG2492 ÍNDICE INTRODUCCIÓN ......................... 4 DESCRIPCIÓN DE LEDS....................... 5 .............................. 6 ATRÓN DE LAS LUCES LEDS 2.1.1 Patrón luces led durante actualización de firware ................7 FIRMWARE HOMOLOGADO ..................... 8 PROCESO DE INSTALACIÓN ...................... 8 ACCESO A LA WEB DE GESTIÓN .................... 10 ............................
  • Página 4: Introducción

    1 Introducción Esta guía presenta las características y el interfaz de gestión del cablerouter ARRIS TG2492. Este router se utilizará para dar acceso a Internet a una LAN de cliente. Se trata de un cablerouter docsis/eurodocsis 3.0 de 24 portadoras en downstream y 8 en upstream, capaz de llegar a velocidades gigabit.
  • Página 5: Descripción De Leds

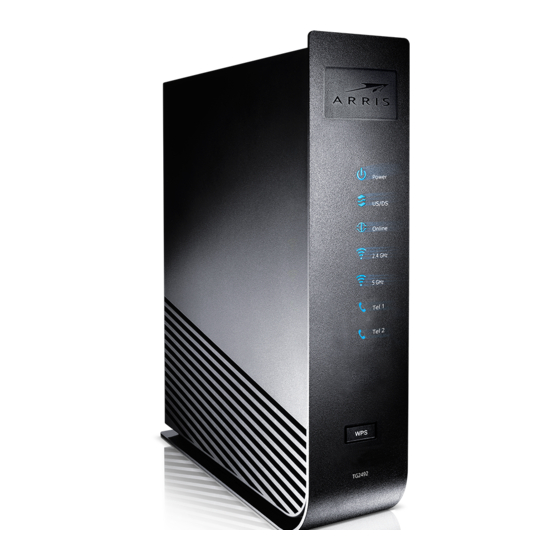

    manual_ARRIS_TG2492 2 Descripción de leds. De izquierda a derecha: 1.- Power: si verde, equipo encendido. 2.- US/DS: indica la conectivadad de downstream y upstream 3.- Online: indica el estado de transmisión de datos por internet 4.- 2,4Ghz: indica el estado de la wifi de 2,4Ghz 5.- 5Ghz: indica el estado de la wifi de 5Ghz 6.- Tel 1: indica el estado de la línea 1 de teléfono 7.- Tel 2: indica el estado de la línea 2 de teléfono...
  • Página 6: Patrón De Las Luces Leds

    manual_ARRIS_TG2492 1.- Conector para la primera línea de teléfono 2.- Conector para la segunda línea de teléfono 3.- Conectores Ethernet de la LAN 4.- botón de reset. Usar un puntero no metálico para presionar 5.- conector USB 6.- conector coaxial 7.- conector para la alimentación 8.- switch de encendido 2.1 Patrón de las luces leds...
  • Página 7: Patrón Luces Led Durante Actualización De Firware

    manual_ARRIS_TG2492 Con el equipo encendido y correctamente alimentado, el comportamiento de los leds es el siguiente: AC power: - encendido: equipo encendido - apagado: equipo apagado US/DS: - encendido: equipo sincronizado - parpadeando: equipo no sincronizado Online: - encendido: equipo con salida a internet - parpadenado: internet no disponible Ethernet: - Verde: sincronización a 1Gbps...
  • Página 8: Firmware Homologado

    manual_ARRIS_TG2492 3 Firmware homologado Fecha Estado Versión Descripción validación actual Firmware 12-01-2017 Homologada base del TS0901103AS_092216_EU.24XX.GW.ATOM.SIP equipo 4 Proceso de instalación 1. Se conecta el cablemodem a la alimentación, con el cable RF (coax) desconectado. 2. Se conecta un cable rj-45 del cablemodem al pc del técnico. 3.
  • Página 9 manual_ARRIS_TG2492 6. Se pulsa en Save Freq y debería aparecer el mensaje: “Cached frequency”: página 9 de 27...
  • Página 10: Acceso A La Web De Gestión

    manual_ARRIS_TG2492 7. Se apaga el cablemodem, se conecta el cable de RF (cable coax) y se vuelve a encender. a. La luz de US/DS comenzará a parpadear lentamente b. Aproximadamente un minuto y medio después de pulsar el botón de ON, la luz de US/DS aumentará...
  • Página 11: Credecnciales Para Euskatel

    manual_ARRIS_TG2492 5.1 Credecnciales para Euskatel Por defecto son “admin”/”password” 5.2 Credenciales para R Por defecto son “admin”/”password” Si el equipo ya se ha sincronizado en red, las credenciales serán: usuario: admin Password: clientesR 5.3 Comprobación de firmware El firmware homologado para este modelo es el TS0901103AS_092216_EU.24XX.GW.ATOM.SIP Una vez autenticados en la web de gestión, en la pestaña “utilidades”...
  • Página 12: Configuración Por Defecto

    manual_ARRIS_TG2492 6.1 Configuración por defecto • Básica En cuanto se inserta usuario y contraseña aparece la siguiente pantalla, la cual aparece con sus valores por defecto: página 12 de 27...
  • Página 13 manual_ARRIS_TG2492 Para la LAN: Accediendo por “Lan” vemos la configuración por defecto para la red local. página 13 de 27...
  • Página 14 manual_ARRIS_TG2492 • Para la Wireless LAN : Accediendo por “Inalámbrico de 2,4Ghz” página 14 de 27...
  • Página 15 manual_ARRIS_TG2492 Para la WAN: página 15 de 27...
  • Página 16: Configuración Del Equipo Según Servicio

    manual_ARRIS_TG2492 7 Configuración del equipo según servicio Los servicios de acceso a Internet ofrecidos habitualmente proporcionan una dirección IP pública para asignar al router. Con este esquema, el router debe realizar NAT, es decir, traducir las direcciones IP privadas de los puestos de la LAN de cliente a la dirección pública para permitir su acceso a Internet.
  • Página 17: Comprobar La Ip Wan Del Equipo

    manual_ARRIS_TG2492 7.2 Comprobar la IP WAN del equipo En la pestaña WAN tenemos la información relativa al interfaz WAN: Es oposible establecer la IP de manera automática (dhcp) o manual (estática). página 17 de 27...
  • Página 18: Modo Bridge

    manual_ARRIS_TG2492 7.3 Modo bridge Hay que diferenciar dos opciones en cuanto al bridge porque puede llevar a error. En el menú de firewall, en la opción “MAC bridging” no se activa el modo bridge. Se pueden configurar MACS de manera que dichas macs no serán gestionadas por el router interno y estarán fuera de la operación del NAT, Firewall y DHCP interno, obteniendo IP’s suministradas por el operador.
  • Página 19: Configuración De La Lan

    manual_ARRIS_TG2492 7.4 Configuración de la LAN: Para acceder a la configuración de la LAN, previamente habiendo accedido a la web de gestión, hay que pinchar en la opción “wireless”, introducir el usuario y contraseña y seleccionar la pestaña “LAN” 7.4.1 Configuración IP’s estáticas Para reservar IP’s hay que hacerlo a través el menú...
  • Página 20 manual_ARRIS_TG2492 Y pulsar “agregar cliente”. Es necesario selecciojar en el botón “aplicar” para activar los nuevos clientes añadidos: página 20 de 27...
  • Página 21: Configuración De La Wlan

    manual_ARRIS_TG2492 7.5 Configuración de la WLAN: Para acceder a la configuración de la LAN, previamente habiendo accedido a la web de gestión, hay que seleccionar la opción “wireless”, introducir el usuario y contraseña y seleccionar en la pestaña de “inalámbrico 2,4Ghz ó 5Ghz” según se desee, aunque las opciones son idénticas.
  • Página 22 manual_ARRIS_TG2492 Por recomendación: - en la interfaz de 2,4Ghz se establecerá a 20Mhz - en la interfaz de 5Ghz se establecerá a 80Mhz En esta vista es posible también: - Configurar el modo en el que va a comportarse la radio. Por defecto viene en G/N mixed. Es recomendable establecerlo como “Only N”...
  • Página 23 manual_ARRIS_TG2492 - El modo de funcionamiento de 802.11n. Si solo se disponen de dispositivos 802.11n, es preferible establecer esta opcón como “greenfield”. Es caso contrario, es mejor dejarlo con el valor por defecto. El resto de valores es preferible dejarlo con su valor por defecto. página 23 de 27...
  • Página 24: Configuración Servicio De Acceso A Internet Con Naty Servidores Internos

    manual_ARRIS_TG2492 7.6 Configuración servicio de acceso a Internet con NAT y servidores internos En este equipo, todos los servicios de red como son la redirección de puertos y DMZ, vienen asociados al bloque de firewall. 7.6.1 Redirección total de puertos (DMZ). Todas las conexiones entrantes se redirigirán a un equipo de la LAN.
  • Página 25: Redirección De Puertos

    manual_ARRIS_TG2492 7.6.2 Redirección de puertos Para poder acceder a servidores (de FTP, Web, correo, etc.) de la LAN desde Internet, es decir, desde fuera de la red de área local, es necesario abrir los puertos, o rangos de puertos, adecuados en el router. En este equipo esa función se denomina “Servidores Virtuales”: Para crear una nueva regla, hay que seleccionar y cubrir el siguiente cuadro con...
  • Página 26 manual_ARRIS_TG2492 - La descripción de la regla - los puertos externos al que llegará la petición del exterior - el protocolo que se permite, pudiendo seleccionar: TCP, UDP o ambos - la dirección privada a la que se quiere redireccionar el tráfico - los puertos locales a los que se redireccionará...
  • Página 27: Configuración Para Gestión Remota

    manual_ARRIS_TG2492 7.7 Configuración para gestión remota Este equipo no distpone de la opción de hablitar acceso remoto desde la interfaz de gestión web. 7.8 Configuración fecha y hora automática Para configurar la fecha y hora de a través de un servidor horario, hay que hacerlo a través del menú...
