Instrucciones de instalación
PSL PVC Easy Slide
Herraje Deslizante Paralelo
NOTA
0-49083-B2-0-0 | 01 | 06.2021 | G37976 | Designed in Germany
!Coloque el cierre perimetral en posición cerrado antes del montaje!
Al taladrar/atornillar previamente, preste atención a las especificaciones del fabricante del
perfil. ¡Al montar la plantilla de perforación, se deben tener en cuenta la mano L y R!
7.4

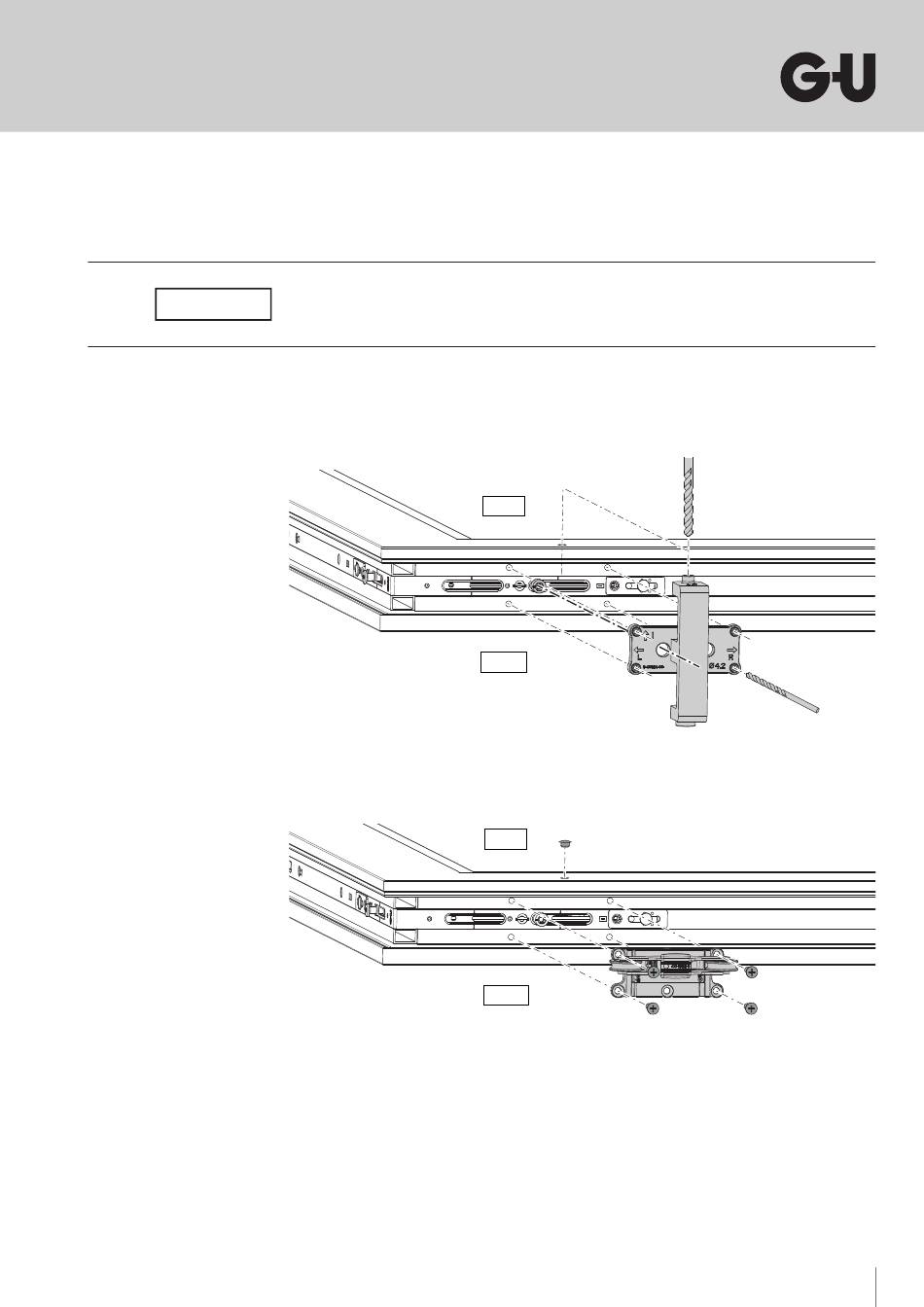

PSL Taladros para montaje del carro inferior

Taladro Ø4,2 mm para la fijación de los carros inferiores.
Taladro Ø7 mm para ajuste de altura de los carros inferiores.
Montaje de los carros con tornillos de cabeza avellanada 4x Ø4,8 mm.
Coloque la tapa para cubrir agujero de ajuste de los carros
interior
interior
exterior
exterior
interior
interior
exterior
exterior
Ø7,0 mm
4x Ø4,2 mm
17
