jablotron JA-183M Manual De Instrucciones

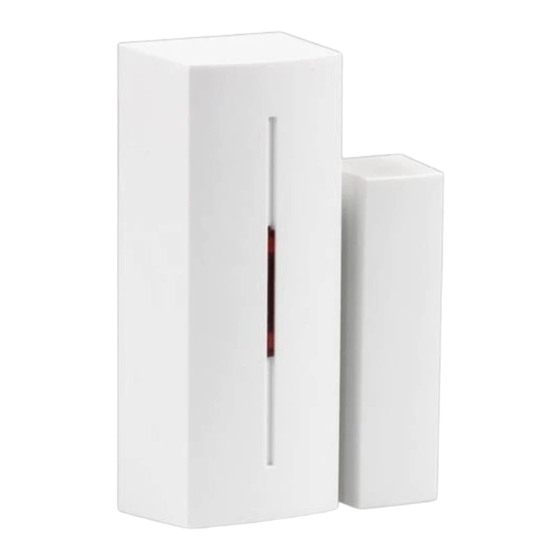

JA-183M Detector magnético de apertura inalámbrico
El detector JA-183M es un componente del sistema de seguridad de la
empresa Jablotron. Sirve para la detección de apertura de puertas,
ventanas, etc. El detector comunica inalámbricamente y es alimentado por
baterías.
Instalación
El detector debería ser instalado por un técnico calificado con un
certificado vigente otorgado por parte del fabricante.
Elija un lugar adecuado para la instalación. El detector reacciona al
alejamiento del imán. La parte transmisora se instala en la parte sólida de
una puerta (ventana) y el imán en la parte móvil. Evite la instalación del
detector directamente en superficies metálicas (afectan negativamente el
funcionamiento del sensor magnético
radiofrecuencia).
1. Abra la cubierta del detector (apretando su pestillo – véase la figura 1)
Figura 1y 2
2. Sujete con tornillos la parte trasera de plástico en la parte sólida de la
puerta (ventana). A, B en esta pieza de plástico indican la posición del
imán (figura 3).
Figuras 3 y 4 - 1. agujeros de montaje para sujetar el transmisor; 2. agujeros de montaje
para sujetar el imán A, 3. posiciones del imán A, B; 4. número de serie; 5. contacto de
lengüeta; 6. batería CR123A; 7. contacto de sabotaje; 8. configuración de la respuesta
3. Sujete con tornillos el imán en la parte móvil de la puerta (ventana).
Coloque el imán con funda de plástico de manera que el centro de la
funda esté situado enfrente de la flecha A y el imán anular enfrente de
la flecha B. La distancia entre el imán y la parte transmisora debe ser la
más corta posible (en el caso de la puerta cerrada). Las distancias para
activar el detector al alejar el imán en tres ejes de movimiento tanto para
superficies de montaje metálicas como no metálicas están indicadas en
las figuras 5 y 6. Nota: Para conseguir la altura de instalación del imán en
la posición A, utilice la arandela que forma parte del suministro.
JA-183M Detector de apertura magnético inalámbrico
y la comunicación por
figura 5 y 6
4. Asigne el detector al panel/central de mando (receptor). Proceda
5. Configure las funciones del detector – veáse Configuración
6. Coloque la parte transmisora sobre la parte trasera de plástico y
7. Pruebe el funcionamiento correcto del detector.
8. El pestillo puede asegurarse con un tornillo que forma parte del
determina si el detector está ubicado en una vía de acceso a la casa y si, por
consiguiente, debe proporcionar un retardo de salida/entrada = la posición
DEL. En cambio, la posición INS indica la respuesta instantánea del
sistema. Nota: Esta función tiene efecto sólo con la respuesta NATUR
configurada en el panel de mando Jablotron. Si el panel de mando tiene
configurada otra respuesta o si se utiliza el detector con receptor tipo
JA-182N o JA-180N, la configuración del conmutador carecerá de
efecto.
parpadeo único o doble al insertar la batería.
apertura como el cierre. De esta manera se puede monitorear el
estado de puertas y ventanas. Un parpadeo doble significa que el
detector reaccionará sólo a la apertura (al alejar el imán).
de la cubierta del detector al momento de insertar la batería. Después
proceda a la inserción de la batería y suelte el contacto después de otros
3 – 5 segundos. El detector parpadeará (una o dos veces) según el modo
de operación actualmente configurado.
detector señalizará su activación por el LED indicador. El panel de mando
permite monitorear la señal del detector e incluso medir su calidad
siempre que detecte que está a punto de descargarse reportará, por el
comunicador del sistema, al usuario (o al técnico de servicio) la
necesidad de su reemplazo. El detector sigue siendo activo y además
indica cada movimiento con un parpadeo del LED indicador. El cambio
de la batería debería efectuarse dentro de quince días por parte de un
técnico calificado (en el modo de Servicio). Una vez cambiada la
batería, se recomienda hacer pruebas de funcionamiento del detector.
indicador empezará a parpadear por cca 1 minuto. Luego, el
detector se activará, sin embargo, seguirá indicando el nivel bajo de
batería. No tire a la basura la batería usada, sino devuélvala a un centro
de recogida de residuos
desmonta expresamente, debe eliminarlo también en el panel de mando
Alimentación
Vida útil típica de baterías
Banda de comunicación
Alcance de la señal de comunicación
Distancia de apertura/cierre típica
Dimensiones
según las instrucciones de uso del panel de mando (receptor). Se
enviará una señal de asignación al insertar la batería en el detector
Nota: Si asigna el detector al panel de mando con su batería ya
insertada, primero desconecte la batería y luego pulse y suelte el
contacto de la cubierta para descargar la energía residual y al final
proceda a la asignación del detector.
sujétela hasta que se produzca un click.
suministro (figura 2).
Configuración
El jumper INS / DEL (Error! Reference source not found.)
El detector tiene 2 modos de operación indicados con un
Un parpadeo único significa que el detector reportará tanto la
El modo de operación se configura apretando y sujetando el contacto
Pruebas del detector
Durante el tiempo de 15 minutos desde el cierre de la cubierta el
Cambio de baterías del detector
El detector monitorea de forma automática el estado de la batería y,
Si se inserta en el detector una batería baja, su LED
Nota:
.
Eliminación del detector del sistema
El sistema reporta una eventual pérdida del detector, por lo tanto, si lo
Especificaciones técnicas
Batería de litio tipo CR-123A (3.0V 1,5 Ah)
aprox. 3 años (para máx. 20 activaciones diarias)
imán A: 56 x 16 x 15 mm, imán B: Ø10 x 4 mm
1 / 2
.
.
868,1 MHz, protocolo Jablotron
aprox. 300m (visibilidad directa)
figura 5 y 6
parte transmisora: 75 x 31 x 23 mm
MLL51400
