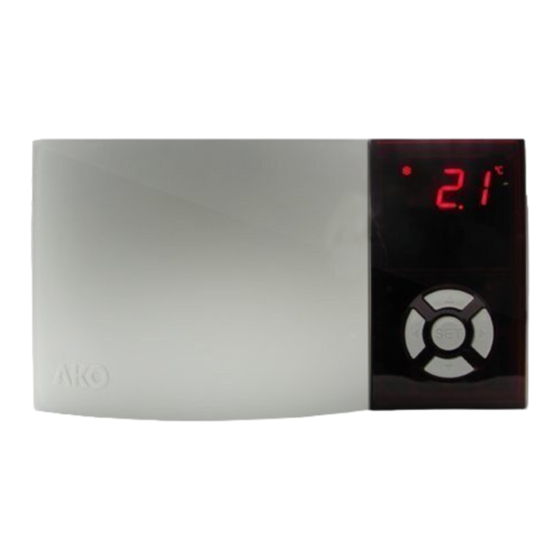

Termostato diferencial mural, 230 v, 2 relés

Publicidad

Enlaces rápidos

E
1480H101 Ed.03
Termostato diferencial mural, 230 V, 2 relés
Termostato diseñado para visualizar, controlar y regular aplicaciones de energía solar
térmica en instalaciones de agua caliente sanitaria.
1- Versiones y referencias
MODELO
FUNCIÓN
16 A, 250 V, cos j
AKO-14801
AKO-14801
Termostato
Termostato
R2 (Aerotermo/resistencia apoyo):
R2 (Aerotermo/resistencia apoyo):
8 A, 250 V, cos j
2- Datos técnicos
Rango de temperatura según tipo de sonda configurada:
NTC.................................................................-50.0 ºC a 99.9 ºC (-58.0 ºF a 211 ºF)
PTC ..................................................................-50.0 ºC a 150 ºC (-58.0 ºF a 302 ºF)
Resolución, ajuste y diferencial:.....................0,1 ó 1 ºC/ºF configurable por parámetro P7
Entrada para sonda:
NTC ...................................................................................................AKO-149XX
PTC..................................................................................................AKO-1558XX
Precisión termométrica: .......................................................................................± 1 ºC
Tolerancia de la sonda a 25 ºC:
NTC ...........................................................................................................± 0,4 ºC
PTC .........................................................................................................± 1.25 ºC
Potencia máxima absorbida:...................................................................................5 VA
Temperatura ambiente de trabajo:................................................................5 ºC a 50 ºC
Temperatura ambiente de almacenaje: ......................................................-30 ºC a 70 ºC
Clasificación dispositivo de control:
De montaje independiente, de característica de funcionamiento automático acción Tipo
1.B, para utilización en situación limpia, soporte lógico (software) clase A y funcionamiento
continuo. Grado de contaminación 2 s/ UNE-EN 60730-1
Aislamiento doble entre alimentación, circuito secundario y salida relé.
Tensión asignada de impulso: .............................................................................2500 V
Temperatura de ensayo de bola de presión:
Partes accesibles: .................................................................................................75 ºC
Partes que posicionan elementos activos:.............................................................125 ºC
Tensión y corriente declarados por los ensayos de EMC:................................207 V, 21 mA
Corriente Ensayo de supresión de radiointerferencias: .........................................270 mA
3- Instalación
El controlador debe ser instalado en un sitio protegido de las vibraciones, del agua y de los
gases corrosivos, donde la temperatura ambiente no supere el valor reflejado en los datos
técnicos.
Para que la lectura sea correcta, la sonda debe ubicarse en un sitio sin influencias térmicas
ajenas a la temperatura que se desea medir o controlar.
3.1 Anclaje
Presionar ligeramente
Taladros de fijación adecuados
para caja de empotrar universal
S1
1
SONDAS
3.2 Conexionado:
PROBES
S2
2
La sonda y su cable NUNCA deben instalarse en una con-
3
ducción junto con cables de potencia, control o alimen-
tación.
El circuito de alimentación debe estar provisto de un
230V~
8
interruptor para su desconexión de mínimo 2 A, 230 V,
±
10% 50/60Hz
9
In = 21mA~
situado cerca del aparato. El cable de alimentación será del
*16A
R1
tipo H05VV-F 2x0.5 mm o H05V-K 2x0.5 mm .
10
*I max=16A
C
Los cables para el conexionado del contacto del relé,
11
*8A
cosϕ=1 250V
deberán tener una sección de 2.5 mm .
R2
12
13
4- Funciones del frontal
F
LED (Bomba R1)
Permanente: Relé 1 de la bomba activado.
X
LED (Aerotermo R2 si P0=0)
Permanente: Relé 2 del aerotermo activado.
RELÉ
ALIMENTACIÓN, 50/60 Hz
R1 (Bomba):
R1 (Bomba)
=1 SPST
16 A, 250 V, cos j
=1 SPST
230 V~ ±10%
230 V~ ±10%
8 A, 250 V, cos j
=1 SPDT
=1 SPDT
Detalle taladros
fijación
Max. Ø 3,7
35
125,5
171
2
2
2
LED (Resistencias Apoyo R2 si P0=1)
Permanente: Relé 2 de las resistencias de apoyo
activado.
(
LED Alarma
Permanente: Indicador de alarma activado.
Intermitente: Alarma detectada, pero
manteniendo la señalización.
LED ºC
Permanente: La visualización de temperatura es
en ºC.
Intermitente: Fase de programación.
LED ºF
Permanente: La visualización de temperatura es
en ºF.
Intermitente: Fase de programación.
N
Tecla SUBIR
- Con una pulsación se desactivan las alarmas pero
quedan señalizadas.
- Pulsando visualiza durante 5 segundos el valor de
la segunda sonda.
- En programación, sube el valor que se está visua-
lizando.
Q
Tecla BAJAR
- Con una pulsación se desactivan las alarmas pero
quedan señalizadas.
- En programación, baja el valor que se está visua-
lizando.
- En modo test activa/desactiva los dos relés R1 y
R2 de manera manual. El display muestra tSt.
O
Tecla DERECHA
- Con una pulsación se desactivan las alarmas pero
quedan señalizadas.
- En programación sube de nivel.
- En modo test activa/desactiva el relé R1 de ma-
nera manual. El display muestra tSt.
5- Ajuste y configuración
Sólo deben realizarse por personal que conozca el funcionamiento y las posi-bilidades del
equipo donde se aplica.
5.1 Ajuste de la temperatura
El valor de fábrica, de AJUSTE DE TEMPERATURA SOLAR (SP1) por defecto es de 2.0 ºC.
- Pulse durante 5 segundos la tecla SET para visualizar AJUSTE Solar. El display muestra
SP1 durante los 5 segundos. Aparece el valor del AJUSTE Solar ACTUAL (SP1) y se ilumina
el led ºC o ºF de forma intermitente.
N
Q
- Pulse las teclas
o
para VARIAR AJUSTE (SP1) al valor deseado.
- Pulse la tecla SET para ACEPTAR EL NUEVO AJUSTE. La pantalla vuelve a la INDICACION
de temperatura y el led ºC o ºF deja de iluminar de forma intermitente.
P
- Pulse la tecla
para salir del ajuste de la temperatura sin modificar el valor. En caso de
aparecer PA, debe entrar el CÓDIGO ACCESO (Password) programado en el parámetro L5
del menú tid para acceder al AJUSTE ACTUAL (SP1).
O
- Pulse la tecla
. La pantalla muestra 0 para ENTRAR CÓDIGO ACCESO.
N
Q
- Pulse las teclas
o
para VARIAR (Password) programado.
- Pulse la tecla SET para ACEPTAR CÓDIGO. Se visualiza el valor del AJUSTE ACTUAL (SP1)
que ya puede ser modificado.
5 Seg.
INDICACIÓN
PETICIÓN
TEMPERATURA
CÓDIGO
ACCESO
5.2 Configuración de parámetros
Nivel 1 Menús
- Pulse simultáneamente las teclas
durante los 10 segundos. El LED ºC o ºF se ilumina de forma intermitente, se ha entrado en
programación de NIVEL 1 MENÚS y en la pantalla aparece el primer menú "r1".
P
- Pulse la tecla
para acceder al menú siguiente y la tecla
N
- Pulsando la tecla
, el controlador vuelve a la situación de INDICACION TEMPERATURA y el
k
LED ºC o ºF deja de iluminar de forma intermitente .
En caso de aparecer PA, debe entrar el CÓDIGO ACCESO (Password) programado en el
parámetro L5 del menú "tid" para acceder a la programación.
O
- Pulse la tecla
. La pantalla muestra 0 para ENTRAR CÓDIGO ACCESO.
N
Q
- Pulse las teclas
o
para SELECCIONAR NÚMERO y MUESTRA CÓDIGO ACCESO
(Password) programado.
- Pulse la tecla SET para ACEPTAR CÓDIGO. Se visualiza el primer menú "r1".
LED
Aerotermo
LED
Alarma
Tecla
IZQUIERDA
Tecla
BAJAR
P
Tecla IZQUIERDA
- Con una pulsación se desactivan las alar-
mas pero quedan señalizadas.
- Salida nivel programación.
- En modo test activa/desactiva el relé R2 de
manera manual. El display muestra tSt.
Tecla SET
- Con una pulsación se desactivan las
alarmas pero quedan señalizadas.
- En programación, acepta el nuevo valor
programado.
- Pulsando visualiza el mensaje de ayuda
SP1 correspondiente a la función que
realiza la tecla.
- Pulsando durante 5 segundos se visualiza
la temperatura del Punto de Ajuste
Solar (SP1).
Si P2=0 ó L5=0
ENTRAR
MUESTRA
AJUSTE
CÓDIGO
CÓDIGO
ACTUAL
ACCESO
ACCESO
N
Q
+
durante 10 segundos, el display muestra Pro
Q
para retroceder al menú anterior.
LED ºC
ºC
LED Bomba
LED Resist.
apoyo
ºF
LED ºF
Tecla
SUBIR
Tecla
SET
Tecla
DERECHA
NUEVO
AJUSTE
