Autonics PA 10 Serie Instrucciones De Operación

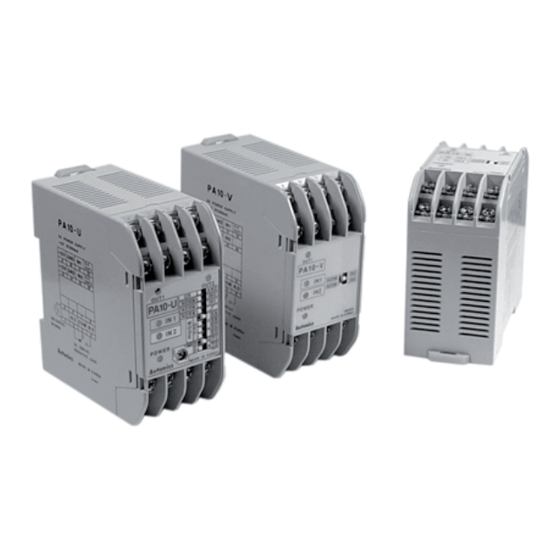

Serie PA10
Controlador multifunción de sensores
Características
12 tipos de modos de operación seleccionados por interruptor DIP
Respuesta de alta velocidad en la entrada
Función flip-flop para control de nivel
Unidad multifunctional con modo de temporización
Montaje con o sin riel DIN
Rango amplio de alimentación (100-240CA 50/60Hz)
Lea antes del uso "Precauciones de seguridad"
!
en el manual de operación
Información para seleccionar
PA 10
U
Función
Modelo
Especificaciones
Modelo
Alimentación
Voltaje de operación permitido
Consumo
Alimentación sensor externo
Entradas (IN1)(IN2)
Tipo de entrada
Salida de contacto
Salida Salida de
estado sólido
Tiempo de respuesta
•
Retardo a la conexión
•
Retardo a la desconexión
•
Flicker
•
Flicker, un pulso
•
Detección alta velocidad
•
Detección baja velocidad
•
Retardo salida única
seleccionable (0.01~0.1/
0.1~1/1~10/10~100 seg)
•
Normal
•
Flip-flop
•
Encoder (Modos 9~11)
Mecánica
Ciclo de
vida rele
Eléctrica
Rigidez dieléctrica
Resistencia de aislamiento
Temperatura ambiente
Temperatura de almacenaje
Humedad ambiente
Peso de la unidad
 Si la carga conectada es de mas de 200mA en la salida del sensor, puede provocar malfuncionamiento.
O-1
Entrada NPN
Entrada
P Entrada PNP
U Controlador de alta funcionalidad
Controlador uso general
V
Controlador de 2 canales
W
PA10 Controladore de sensores
PA10-U
100VCA 50/60Hz : Aprox. 7VA(condición:12VCC/200mA carga resistiva), 240VCA 50/60Hz : Aprox. 10VA
Seleccionable NORM/INV.
Operación OR/AND
seleccionable para
entradas IN1, IN2.
Función selección para
acción derivativa IN2.
Entrada NPN Entrada NPN
PA10-U[entrada sin voltaje]impedancia de cortocircuito: max. 680Ω,
voltaje residual de cortocircuito: max. 0.8V, impedancia de circuito abierto: min. 100kΩ
PA10-V/PA10-W[entrada sin voltaje]impedancia de cortocircuito: max. 300Ω,
PA10-VP/PA10-WP[entrada de voltaje] impedancia de entrada 5.6Ω, voltaje nivel "H" :5-30VCC, voltaje nivel "L" :0-2VCC
Salida : 250VCA 3A(carga resistiva)
• •
Salida1 C A/salida 2 C A
Salida C
: NPN salida colector
abierto max. 30VCC
200mA
Entrada: Min. 2 µs, salida de contacto a relevador: min. 10ms, salida transistor : min. 0.5µs (en modo encoder)
Incluido
No incluido
Aprox. 150g
PA10-V PA10-VP
100-240VCA 50/60Hz
90~110% del rango de voltaje
12VCC ±10% max. 200mA
Operación seleccionable NORM/INV.
para IN1, IN2 AND.
Entrada PNP
Voltaje residual de cortocircuito: max. 2V, impedancia a circuito abierto: min. 100kΩ
•
A: NPN salida colector abierto
max. 30VCC 200mA
Min. 10,000,000 veces
Min.100,000 veces (250VCA 3A carga resistiva)
2000VCA 50/60Hz por 1 minuto
Min. 100MΩ(a 500VCC mega)
-10 ~ 55ºC(es estado de no congelamiento)
-25 ~ 60ºC(en estado de no congelamiento)
35 ~ 85%RH
PA10-W PA10-WP
Seleccionable NORM/INV.
Función selección para IN1, IN2
operación individual.
Entrada NPN Entrada PNP
Salida1, Salida2 : 250VCA 3A(carga resistiva)
Aprox. 160g
