INSTALACIÓN
Antes de instalar finalmente la unidad, conecte provisionalmente el cableado.
Asegúrese de que está conectado adecuadamente y de que la unidad y el sistema
funcionan correctamente.
Para una instalación adecuada, utilice sólo las piezas incluidas con la unidad. El
uso de piezas no autorizadas puede provocar un mal funcionamiento.
Consulte con su distribuidor más cercano si la instalación requiere taladros u otras
modificaciones en el vehículo.
Instale la unidad donde no se interponga con el conductor, y no pueda lesionar al pasajero
si hay un frenazo brusco, como una frenada de emergencia.
Si el ángulo de instalación es mayor de 30º de la horizontal, la unidad puede no
proporcionar su máximo rendimiento.
Procure no instalar la unidad donde esté expuesta a altas tempe raturas, como bajo la
luz solar directa, o al aire caliente, o donde se exponga a la suci edad o vibración
excesiva.
Asegúrese de extraer el panel frontal antes de instalar la unidad.

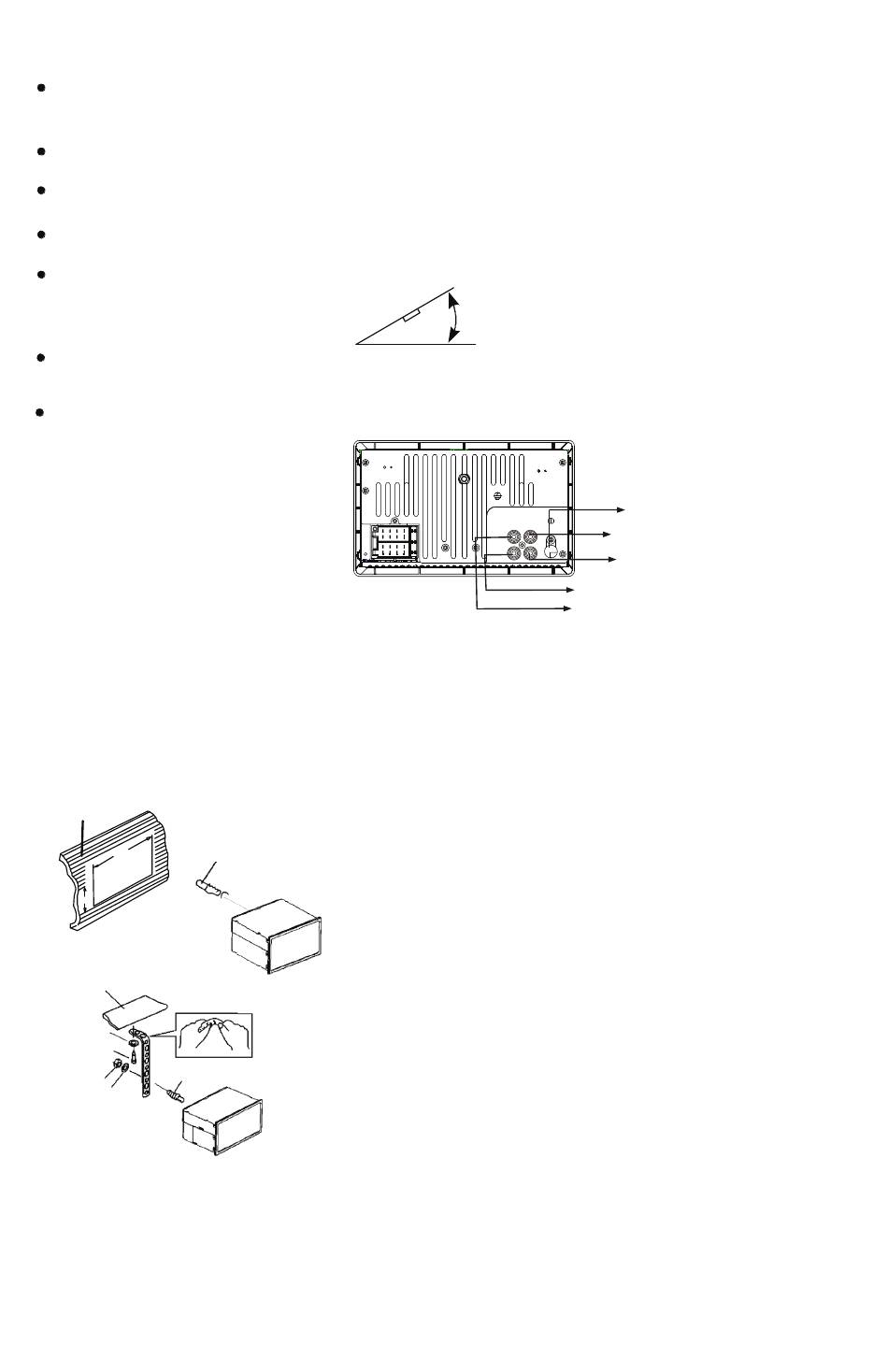

MONTAJE FRONTAL/POSTERIOR SEGÚN DIN
Esta unidad puede instalarse correctamente, tanto desde la parte "Frontal" (montaje
frontal convencional según DIN), como desde la parte "Posterior" (montaje posterior
según DIN, usando los orificios con rosca de los laterales del chasis de la unidad). Para
más detalles, consulte los siguientes métodos de instalación ilustrados A y B.
MONTAJE FRONTAL SEGÚN
DIN (Método A) Instalación de la
unidad
1
178
100
1
6
7
4
5
2
3
Instalación del Embellecedor:
Presione el embellecedor contra el chasis hasta que encaje.
Debe hacerlo antes de instalar el frontal, o no podrá colocarla.
2
30°
1. Tablero
2. Perno de Montaje
Hay un perno de montaje con funda de goma negro
embalado en paquete de accesorios. Antes de instalar
la unidad principal en el panel de control, inserte el
perno de instalación en la cubierta de goma e instalar
el perno de montaje combinado en la tuerca en el panel
metálico posterior.
1. Tablero
2. Tuerca (5mm)
3. Arandela a presión
4. Tornillo (5x15mm)
5. Perno de montaje (embalado en paquete de accesorios)
6. Correa de soporte
Asegúrese de utilizar la banda de fijación para asegurarla
parte posterior de la unidad en su lugar. banda puede
doblarsedeseado.
7. Arandela plana
E - 4
ENCAJE DE ANTENA
SALIDA DE LÍNEA POSTERIOR IZQUIERDA
SALIDA DE LÍNEA POSTERIOR DERECHA
SALIDA DE LÍNEA DELANTERA DERECHA
SALIDA DE LÍNEA DELANTERA IZQUIERDA
