Periferia analógica C7
Esquema de
conexión
6
Figura 6-11
Esquema de
principio
6-16

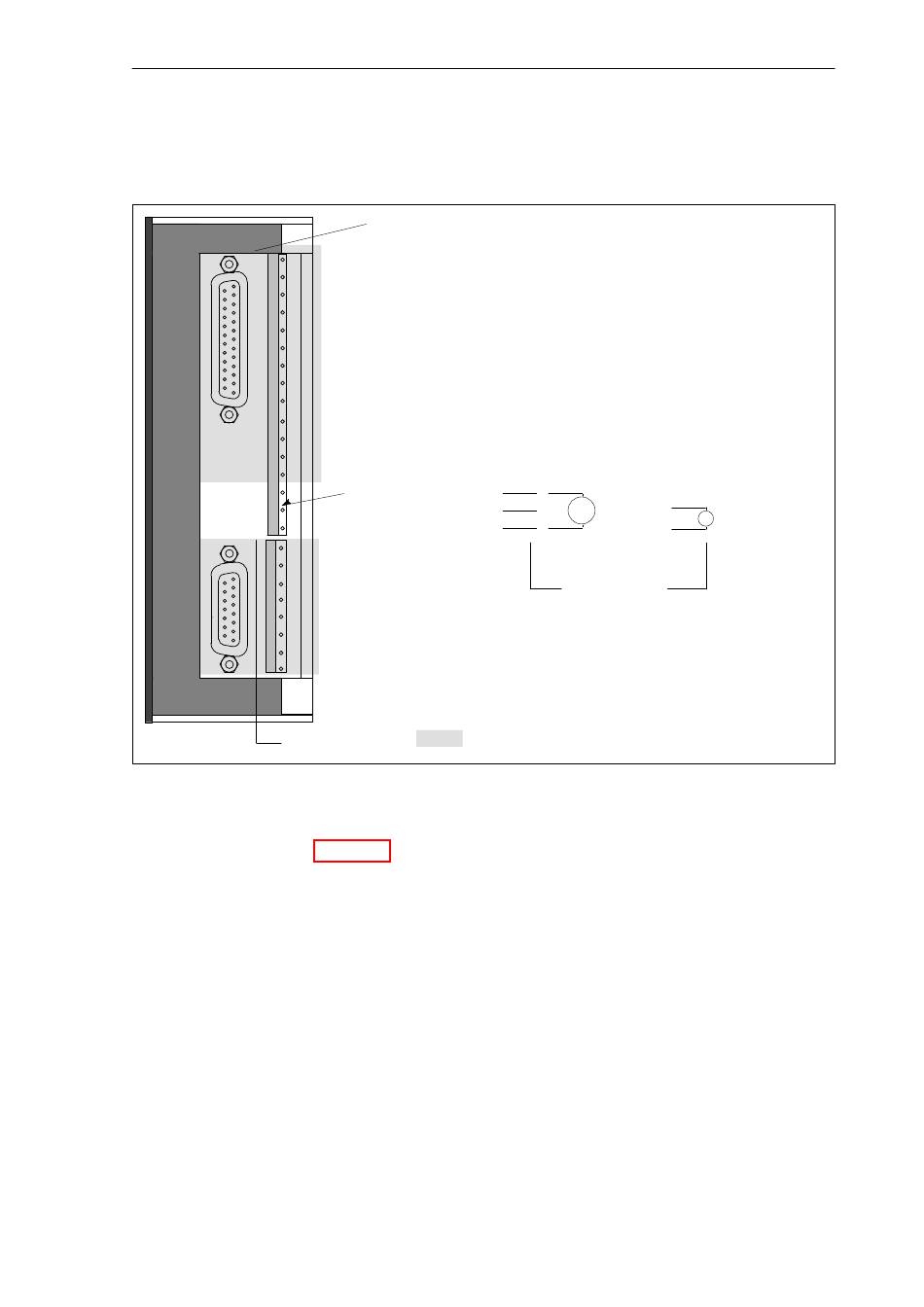

La figura 6-11 muestra el esquema de conexión de la sección de salida analógica.
Vista lado derecho del C7
1
2
3
4
5
6
7
8
9
10
11
Salida analógica
AO-U
AO-I
AO-M
Desig. pin
Esquema de conexión de la sección de salida analógica
La figura 6-12 muestra el esquema de principio de la sección de salida analógica.
Las páginas siguientes contienen datos técnicos detallados de la sección de salida
analógica.
Salida de tensión
14
15
V
16
Esquema de
conexión
Las partes con este rayado son irrelevantes para
el ejemplo.
Equipos completos C7-626, C7-626 DP
Salida de intensidad
A
