INSTRUCCIONES – LISTA
DE PIEZAS
INSTRUCCIONES

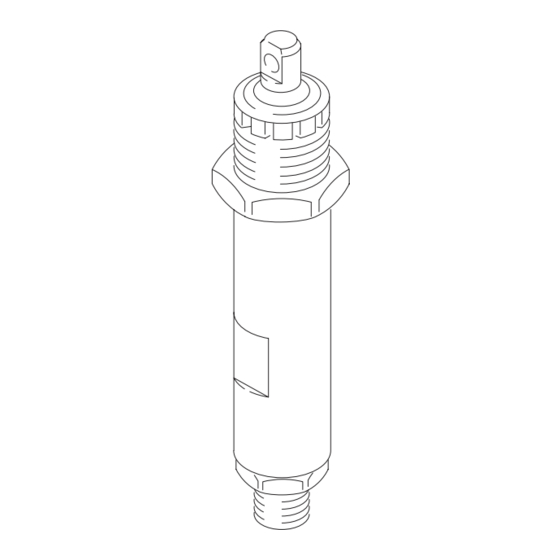

Base de bomba
Ref. pieza 220872, serie A
Utilizada en los equipos de pulverización GM5000 y GM10000
Presión máxima de funcionamiento: 21,0 Mpa (210 bar)
Ref. pieza 222580, serie A
Utilizada en los equipos de pulverización Ultra 1000 y Ultra 750
Presión máxima de funcionamiento: 21,0 Mpa (210 bar)
Ref. pieza 222584, serie A
Utilizada en el equipo de pulverización Ultra 500*
Presión máxima de funcionamiento: 19,5 Mpa (195 bar)
Ref. pieza 236533, serie B
Utilizada en el equipo de pulverización GM7000
Presión máxima de funcionamiento: 21,0 Mpa (210 bar)
Ref. pieza 237488, serie A
Utilizada en los equipos de pulverización Mark V y GM5000 HD
Presión máxima de funcionamiento: 21,0 Mpa (210 bar)
* Cuando se utiliza esta bomba en lugar de una bomba
sin prolongador en el equipo de pulverización Ultra 500,
se debe pedir también un nuevo tubo de sifón, ref.
pieza 185417, puesto que esta bomba tiene una entrada
de 1/2 npt(m).
Este manual contiene importantes
advertencias e informaciones.
LEERLO Y GUARDARLO COMO
REFERENCIA.
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 – Fax: 32 89 770 777
ECOPYRIGHT 1987, GRACO INC.
La primera elección
cuando cuenta
con prolongador
307806S
la calidad.t
Rev. M
Publicidad
Manuales relacionados para Graco A Serie
Resumen de contenidos para Graco A Serie
- Página 1 185417, puesto que esta bomba tiene una entrada de 1/2 npt(m). GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 – Fax: 32 89 770 777...
-
Página 2: Tabla De Contenido
Índice Advertencias ........Bomba 236533 . - Página 3 ADVERTENCIA PELIGRO DE INYECCIÓN Una pulverización procedente de la pistola, fugas o componentes rotos pueden inyectarle fluido en el cuerpo y provocar lesiones extremadamente graves, incluyendo la necesidad de amputación. El contacto del fluido con los ojos o la piel puede provocar también serias lesiones. D El fluido inyectado en la piel puede causar lesiones graves.
-
Página 4: Advertencias
D Utilice el equipo únicamente para el fin para el que ha sido destinado. Si tiene alguna duda sobre su uso, póngase en contacto con su distribuidor Graco. D No altere ni modifique este equipo. Utilice únicamente piezas y accesorios genuinos de Graco. D Revise el equipo a diario. Repare o cambie inmediatamente las piezas desgastadas o dañadas. -
Página 5: Servicio
Kit de reparación prolongadores Si no puede desmontar fácilmente el prolongador con la herramienta, envíe el prolongador y el cilindro a su distri- 220872 220877 224788 buidor Graco para su desmontaje. 222580 222588 224787 222584 222587 224786 Antes de realizar una operación... - Página 6 Servicio Fig. 1. Desenrosque el tubo de aspiración y la manguera Fig. 4. Afloje la contratuerca y desenrosque la bomba. de la bomba. 02553 02556 Fig. 1 Fig. 4 Fig. 5 y listas de piezas. Afloje el tapón (5) y la tuerca Fig.
- Página 7 Servicio Fig. 7. Desmonte la válvula de admisión. Utilice un extractor Fig. 10. Para las bombas 220872, 222580, 222584, y para desmontar la junta vieja. Limpie e inspeccione. 237488. Enrosque la tuerca grande de la herramienta de desmontaje de prolongadores (A) en la parte superior del cilindro.
-
Página 8: Bomba 220872
Servicio Fig. 12. Para todas las bombas. Afloje la tuerca de retención. Desenrosque la válvula de pistón del eje. Limpie e inspeccione las piezas. Fig. 15 02566 Fig. 16. Apriete la tuerca de retención de la empaquetadura en la válvula del pistón tal como se especifica para su bomba. 02563 Fig. - Página 9 Servicio Fig. 18. Mientras mantiene la alineación de la válvula de Fig. 21. Instale, sin apretar, la tuerca prensaestopas y pistón y de la tuerca de retención de la empaquetadura el tapón. mostrada en la Fig. 16, enrosque el conjunto de la válvula de pistón hasta que la tuerca toque el eje.
- Página 10 Servicio Notas acerca del montaje de la bomba Fig. 26. Engrase la junta tórica de la válvula de admisión con una grasa que no contenga silicona. Enrosque el cilindro de la bomba en la válvula de admisión. Para las bombas 220892, 222580 y 222584, apriete a un par de D Instale el prolongador con el extremo cónico hacia abajo.
- Página 11 Fig. 32. Apriete la tuerca prensaestopas lo suficiente para evitar que se produzcan fugas, pero no demasiado. Llene la tuerca prensaestopas hasta 1/3 de su capacidad con lubricante TSL de Graco. Fig. 30 02581 Fig. 32...
- Página 12 Notas 12 307806...
-
Página 13: Accesorios
Piezas, Bomba 220872 Modelo 220872, serie A Base de bomba de acero al carbono Incluye las piezas 2 a 25 Ref. Pos. Pieza Descripción Cant. 107098 EMPAQUETADURA, junta tórica; PTFE 108690 JUNTA, copela en U; poliuretano 108775 BOLA; acero inox. 183171 TAPÓN 183174... - Página 14 Piezas, Bomba 222580 Modelo 222580, serie A La base de bomba con prolongador incluye las piezas 2 a 25 Ref. Pos. Pieza Descripción Cant. 108526 EMPAQUETADURA, junta tórica; PTFE 107093 JUNTA, copela en U; poliuretano 105445 BOLA; acero inox. 179810 TAPÓN 178939 EMPAQUETADURA EN V;...
- Página 15 Piezas, Bomba 222584 Modelo 222584, serie A La base de bomba con prolongador incluye las piezas 2 a 25 Ref. Pos. Pieza Descripción Cant. 108954 EMPAQUETADURA, junta tórica; PTFE 105522 JUNTA, copela en U; poliuretano 105445 BOLA; acero inox. 180656 TAPÓN 176749 EMPAQUETADURA EN V;...
- Página 16 Piezas, Bomba 236533 Modelo 236533, serie B La base de bomba con prolongador incluye las piezas 2 a 25 Ref. Pos. Pieza Descripción Cant. 108822 EMPAQUETADURA, junta tórica; PTFE 112589 JUNTA, copela en U; poliuretano 102972 BOLA; acero inox. 112590 TAPÓN 112591 EMPAQUETADURA EN V;...
- Página 17 Piezas, Bomba 237488 Modelo 237488, serie A Base de bomba Incluye los ítems del 2 al 26 Ref. Pos. Pieza Descripción Cant. 107098* JUNTA, prolongador 108690* JUNTA, copela en U; poliuretano 102972* BOLA; acero inox. 183171 TAPÓN 183174* EMPAQUETADURA EN V; cuero 183175* EMPAQUETADURA EN V;...
- Página 18 Notas 18 307806...
-
Página 19: Características Técnicas
Características técnicas Información de servicio Presión máxima de trabajo Bomba 222584 ......195 bar Bombas 220872, 222580, 236533, 237488 . -
Página 20: Garantía
Graco garantiza que todo equipo fabricado por Graco y que lleva su nombre, está exento de defectos de material y de mano de obra en la fecha de venta por parte de un distribuidor autorizado Graco al cliente original. Por un período de doce meses desde la fecha de venta, Graco reparará...
