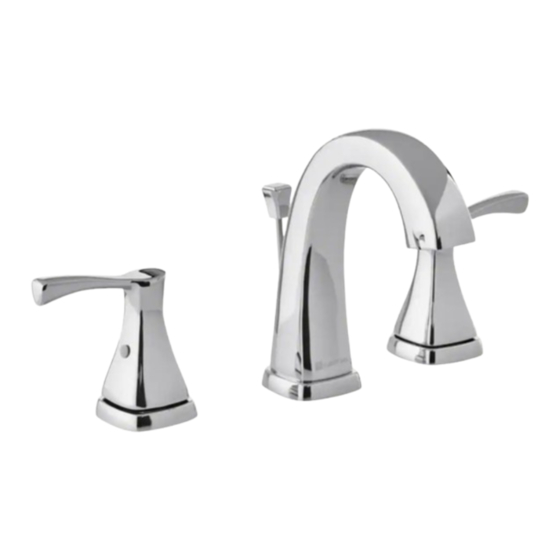

Grifo para lavabo con manijas de abertura amplia
Ocultar thumbs Ver también para FW6AC012CP:
Tabla de contenido

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
Model#
OMS THD SKU#
OMSID#
FW6AC012CP
1001381674
206614275
INSTALLATION AND CARE GUIDE
WIDESPREAD LAVATORY FAUCET
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
THANK YOU
We appreciate the trust and confidence you have placed in Glacier Bay through the purchase of this lavatory
faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see
our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
THD
11/2018 REV.03

Publicidad

Capítulos

Tabla de contenido

Solución de problemas

loading

Manuales relacionados para Glacier bay FW6AC012CP

Resumen de contenidos para Glacier bay FW6AC012CP

  • Página 1 HOMEDEPOT.COM/GLACIERBAY THANK YOU We appreciate the trust and confidence you have placed in Glacier Bay through the purchase of this lavatory faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!

  • Página 2: Tabla De Contenido

    Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that prove defective.

  • Página 3: Package Contents

    Pre-Installation (continued) PACKAGE CONTENTS Faucet Assembly Drain Assembly Tool NOTE: *Items come pre-assembled. Part Description Quantity Part Description Quantity Handle assembly - Hot Handle assembly - Cold Aerator Rubber washer Rubber washer Drain assembly Metal washer Large rubber washer Guide washer Lock nut Rubber spacer Main plunger...

  • Página 4: Installation

    Installation Installing the faucet assembly Installing the faucet handles □ Remove the preassembled guide washers (E), CAUTION: Always turn off the water supply before metal washers (D) and rubber washers (C) from removing an existing faucet or replacing any part of a faucet.
  • Página 5 Installation (continued) Preparing the pop-up assembly Installing the drain body □ □ Insert the drain assembly (M) and rubber Insert the plunger (P) into the sink with the washer (L) into the sink. plastic loop of the plunger (P) facing the rear of the sink.
  • Página 6 Installation (continued) Installing the ball rod □ Insert the ball rod (Q) into the drain assembly (M). Tighten the ball nut on the ball rod (Q). Installing the lift rod □ Insert the lift rod (S) through the faucet (J) and attach the lift rod strap (R) to the lift rod (S). □...
  • Página 7 Installation (continued) Adjusting the lift rod strap □ Push down the ball rod (Q) so that the drain is at “open position”. □ Rotate the connector on the strip to the proper height to connect to the ball rod when it is at “open position”. Checking the operation of the pop up □...
  • Página 8 Installation (continued) Attaching the quick connecting Connecting the supply lines hose □ □ Remove the cap from the quick connect hose. Use 1/2 in. I.P.S. faucet connections (1), or a 3/8 in. O.D. ball-nose riser (2) with supply line □ Attach the quick connecting hose (I) coupling nuts (3) (not included).

  • Página 9: Operation

    Operation Flushing and checking for leaks IMPORTANT: After installation is complete, remove the aerator to flush the water lines. Do not lose the gasket in the aerator. □ Ensuring the handles are in the off position, turn on the water supply and check for leaks. If you discover any leaks, check your connections to ensure they are installed properly.

  • Página 10: Care And Cleaning

    Care and Cleaning □ To clean, wipe down with a damp cloth and towel dry. □ Do not use abrasive cleaners, steel wool, or harsh chemicals when cleaning this faucet, or the warranty will be voided. Troubleshooting NOTE: Refer to the service parts section in this manual for a detailed drawing showing the location of the parts listed below.

  • Página 11: Service Parts

    Service Parts DO NOT REMOVE DATE CODE： 1-888-328-2383 Faucet ID Tags can be found on the hot supply line. Part Description Part No. Part Description Part No. Handle mounting Handle A069455* A663951 hardware assembly Index button & set screw A075210 Spout assembly A666442W* Handle extension (C)
  • Página 12 Questions, problems, missing parts? Before returning to the store, call Glacier Bay Customer Service 8 a.m. - 7 p.m., EST, Monday - Friday 9 a.m. - 6 p.m., EST, Saturday 1-855-HD-GLACIER (1-855-434-5224) HOMEDEPOT.COM/GLACIERBAY Retain this manual for future use.

  • Página 13: Grifo Para Lavabo Con Manijas De Abertura Amplia

    HOMEDEPOT.COM/GLACIERBAY GRACIAS Apreciamos la confianza que ha depositado en Glacier Bay por la compra de este para lavabo. Nos esforzamos por crear continuamente productos de calidad diseñados para mejorar su hogar. Visítenos en internet para ver nuestra ínea completa de productos disponibles para sus necesidades de mejorar su hogar. ¡Gracias por elegir a Glacier Bay!

  • Página 14: Garantía De Por Vida Limitada

    GARANTÍA DE POR VIDA LIMITADA Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados por nuestra garantía de por vida limitada. Los productos de Glacier Bay están garantizados al comprador consumidor original de estar libres de defectos en materiales o mano de obra.

  • Página 15: Contenido Del Paquete

    Pre-instalación (continuación) CONTENIDO DEL PAQUETE Faucet Assembly Drain Assembly Herramienta NOTA: *Las piezas vienen preensambladas. Pieza Descripción Cantidad Pieza Descripción Cantidad Ensamblaje de manija - caliente Ensamblaje de manija - fría Aireador Arandela de goma Arandela de goma Tubo de desagüe Arandela de metal Grande arandela de goma Arandela guía...

  • Página 16: Instalación

    Instalación Instalación del conjunto del Preparación del conjunto grifo levadizo □ Retire las arandelas guía (E), las arandelas CUIDADO: Cierre siempre el suministro de agua antes metálicas (D) y las arandelas de goma (C) de retirar el grifo viejo o sustituir cualquier pieza de un grifo.

  • Página 17: Instalación Del Desagüe

    Instalación (continuación) Preparación del conjunto Instalación del desagüe levadizo □ Inserte el tubo de desagüe (M) y arandela de □ Inserte el tapón principal (P) en el fregadero con goma (L) en el fregadero el bucle de plástico del tapón principal (P) hacia la parte posterior del fregadero.

  • Página 18: Instalación De La Varilla Elevación

    Instalación (continuación) Instalación de la varilla de bola □ Inserte la varilla glóbulo (Q) en el tubo de desagüe (M). Apretar la tuerca de bola en la varilla glóbulo (N). Instalación de la varilla elevación □ Inserte la varilla de elevación (S) a través del grifo e instale la varilla levadiza (R) en la varilla de elevación. □...

  • Página 19: Ajuste De La Correa De La Barra De Elevación

    Instalación (continuación) Ajuste de la correa de la barra de elevación □ Empuje hacia abajo la varilla de bola (Q) para que el desagüe está en la “posición abierta”. □ Gire el conector de la palanca a la altura adecuada para conectarlo a la varilla de bola cuando esté en la “posición abierta”.

  • Página 20: Sujeción De La Manguera De Conexión Rápida

    Instalación (continuación) Sujeción de la manguera de Conexión de las líneas de conexión rápida suministro de agua □ □ Quita la tapa del tubo de conexión rápida. Use conexiones para grifos I.P.S. de ½ pulgada (1) o un tubo ascendente de punta esférica con □...

  • Página 21: Operación

    Operación Enjuague y verificación de fugas IMPORTANTE: Una vez terminada la instalación, retire el aireador para enjuagar los conductos de agua. No pierda el empaque del aireador. □ Compruebe que la manija esté en posición cerrada. Abra la alimentación de agua y compruebe si hay fugas.

  • Página 22: Cuidado Y Limpieza

    Cuidado y Limpieza □ Limpie con un trapo húmedo y seque con un paño. □ No use limpiadores abrasivos, lana metálica ni productos químicos fuertes para limpiar el grifo o la garantía podría anularse. Solución de Problemas NOTA: Consulte la sección de piezas de repuesto de este manual para ver dibujos detallados sobre la ubicación de las piezas enumeradas abajo.

  • Página 23: Piezas De Repuesto

    Piezas de Repuesto DO NOT REMOVE DATE CODE： 1-888-328-2383 Las etiquetas de identificación del grifo se encontrarán en la tubería de alimentación de agua caliente. Pieza Descripción Pieza No. Pieza Descripción Pieza No. Conjunto de piezas de montaje Manija A069455* A663951 de la manija Botón índice y tornillo de...
  • Página 24 ¿Tiene preguntas, problemas, o faltan piezas? Antes de regresar a la tienda, llame a Servicio al Cliente de Glacier Bay de lunes a viernes de 8 a.m. a 7 p.m., hora local del Este de lunes a viernes de 9 a.m. a 6 p.m., sábado 1-855-HD-GLACIER (1-855-434-5224) HOMEDEPOT.COM/GLACIERBAY...
