5.3.1 Diagnóstico de esclavo

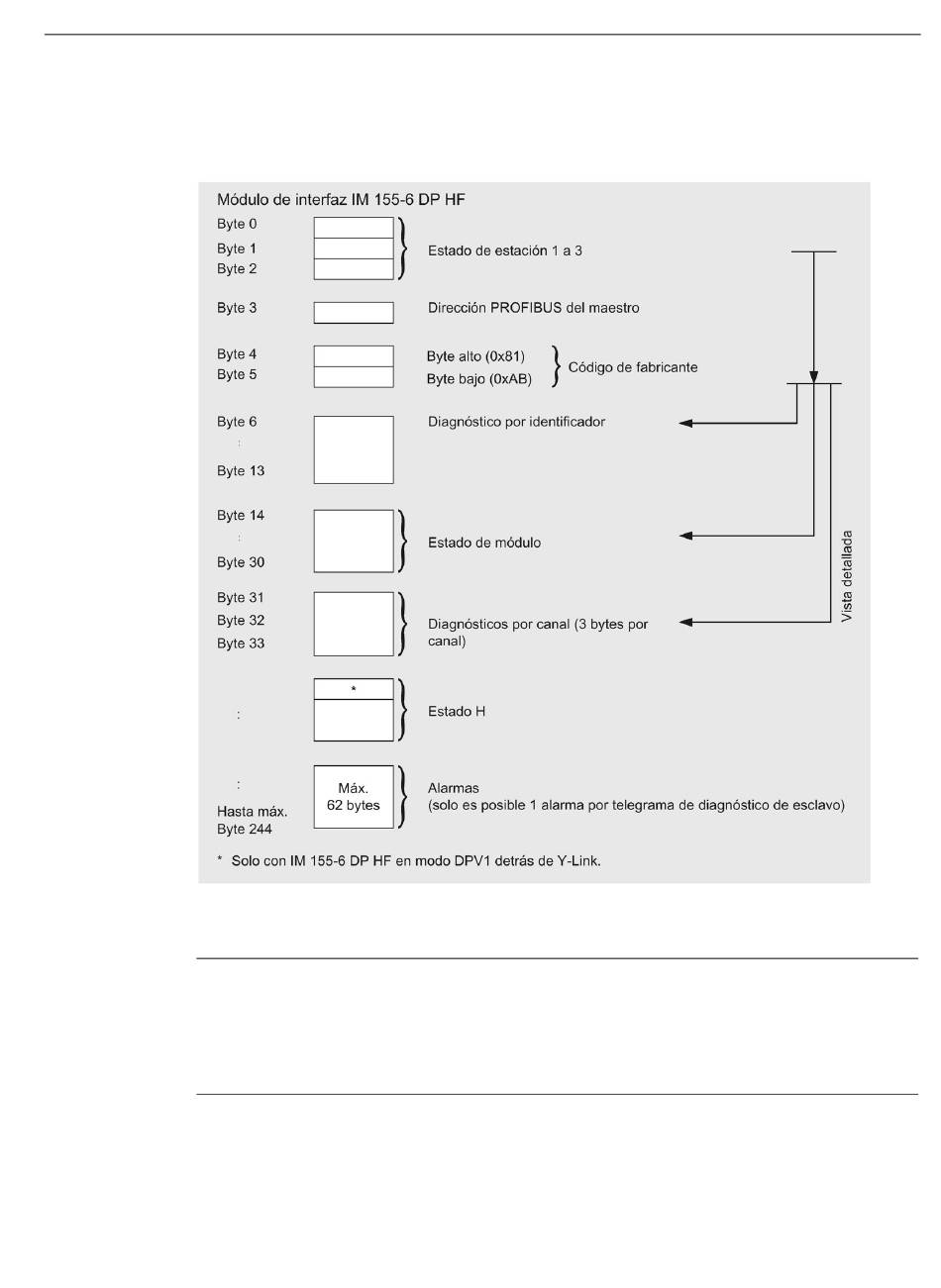

La figura siguiente muestra la estructura del diagnóstico de esclavo.
Figura 5-10
Nota
La longitud del telegrama de diagnóstico varía en IM 155-6 DP HF (en función de la
parametrización) entre 6 y 244 bytes en modo DPV1.
La longitud del último telegrama de diagnostico recibido se determina en STEP 7 a partir del
parámetro RET_VAL de la SFC 13.
Módulo de interfaz IM 155-6 DP HF (6ES7155-6BA01-0CN0)
Manual de producto, 10/2018, A5E03916553-AD
Alarmas, mensajes de error, avisos de diagnóstico y de sistema
Estructura del diagnóstico de esclavo
