Tubo De Dos Rayos - 3B SCIENTIFIC PHYSICS U18570 Instrucciones De Uso

3B SCIENTIFIC ® PHYSICS
Instrucciones de uso
05/08 ALF
1. Aviso de seguridad
Los tubos catódicos incandescentes son ampollas de
vidrio, al vacío y de paredes finas. Manipular con
cuidado: ¡riesgo de implosión!
•
No someter los tubos a ningún tipo de esfuerzos
físicos.
Las tensiones excesivamente altas y las corrientes o
temperaturas de cátodo erróneas pueden conducir
a la destrucción de los tubos.
•
Respetar los
indicados.
Durante el funcionamiento de los tubos, pueden
presentarse tensiones peligrosas al contacto y altas
tensiones en el campo de conexión.
•
Para las conexiones sólo deben emplearse
cables de experimentación de seguridad.
•
Solamente efectuar las conexiones de los
circuitos con los dispositivos de alimentación
eléctrica desconectados.
•
Los tubos solo se pueden montar o desmontar
con los dispositivos de alimentación eléctrica
desconectados.

Tubo de dos rayos

parámetros operacionales
S U18570
Durante el funcionamiento, el cuello del tubo se
calienta
•
De ser necesario, permita que los tubos se
enfríen antes de desmontarlos.
El tubo se debe insertar únicamente en el soporte
de tubos S (U185001).
El cumplimiento con las directrices referentes a la
conformidad electromagnética de la UE se puede
garantizar sólo con las fuentes de alimentación
recomendadas.
2. Descripción
El tubo de dos rayos sirve para la determinación de
la carga específica e/m a partir del diámetro de la
trayectoria circular del rayo de electrones con
entrada tangencial
perpendicular así como para la observación de las
trayectorias espirales de electrones con con entrada
axial y campo magnético coaxial.
El tubo de dos rayos es un balón de vidrio evacuado
parcialmente y con llenado de helio, con un cañon
de electrones tangencial y uno axial llevando un
1

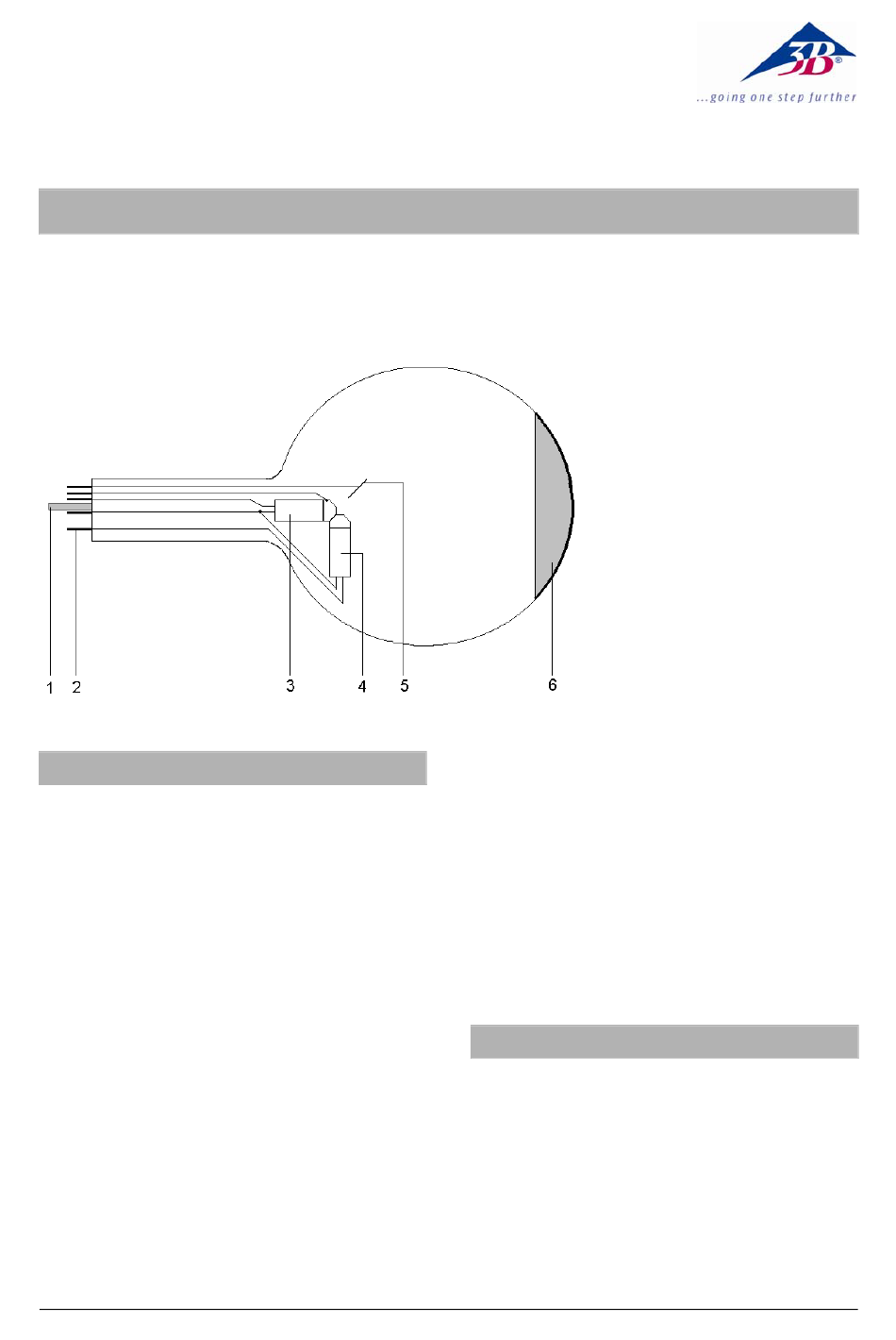

1 Clavija guía
2 Clavijas de contacto
3 Cañon de electrones axial
4 Cañon de electrones
transversal
5 Placa de desviación
6 Pantalla fluorescente
y un campo magnético
