Instrucciones de instalación
Traducción de las instrucciones originales
Interface de red EtherNet/IP de cortina óptica
de seguridad GuardShield
Número de catálogo 450L-ENETR
Tema
Descripción general y dimensiones del producto
Instalación de la interface de redes
Restablecimiento de los valores predeterminados de fábrica y modo
de protección
Indicadores de estado
Especificaciones
ATENCIÓN: Debe familiarizarse con las instrucciones
de instalación y cableado, así como con los requisitos
de todos los códigos, leyes y estándares aplicables.
De conformidad con los códigos de prácticas aplicable,
la instalación, el ajuste, la puesta en servicio, el uso, el
montaje, el desmontaje y el mantenimiento deben ser
realizados por personal debidamente capacitado. Si
este equipo se utiliza de una manera no especificada
por el fabricante, se podría alterar la protección
proporcionada por el equipo.
El módulo se ha diseñado para cumplir la norma
IEC 61496.
Descripción general y dimensiones
del producto

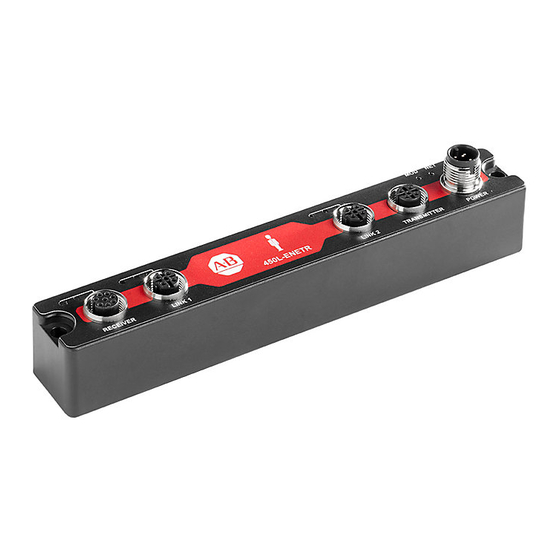

Interface de redes de comunicación 450L-ENETR
Indicadores de receptor
Indicadores
de vínculo
M12 de 4 pines
código D hembra
M12 de 8 pines
(red)
hembra
Dimensiones en mm (pulg.)
Vista frontal
160.5 (6.32)
168.61 (6.63)
Vista lateral
Página
1
1
2
3
3
Indicador de red
Indicador
de módulo
M12 de 5 pines
M12 de
hembra
5 pines
macho
M3 (n.º 8)
27.23
(1.07)
13.615
(0.535)
37.91
(1.49)
26.1
(1.03)
23.1
(0.91)
Módulo enchufable 450L-APR-EN-8
IMPORTANTE El módulo enchufable debe adquirirse por
separado.
Conmutadores de
dirección IP
Dimensiones en mm (pulg.)
Instalación de la interface de redes
Esta sección contiene información relacionada con la instalación.
Asignación de la dirección IP
Debe asignarse una dirección IP estática (fija) a la interface de redes 450L-
ENETR para mantener una comunicación continua con la red. La dirección IP
se establece en el módulo enchufable 450L-APR-EN-8.
Valor Descripción
000 Borrar el modo protegido explícito
001 a 254 Dirección privada (#.#.#.XYZ)
888 Restablecimiento de fábrica
900
Establecer el modo protegido explícito
999 DHCP
Todos los demás No usar
(1) Cuando se establece el modo protegido explícito, se bloquean los mensajes explícitos que
afectan el funcionamiento del dispositivo. Entre los ejemplos de los mensajes bloqueados, se
incluyen los cambios de la dirección IP, el restablecimiento del módulo y la actualización del
firmware. Los mensajes explícitos aún podrán recuperar información de diagnóstico.
Hay cuatro maneras de asignar una dirección IP fija:
• Utilizar los interruptores giratorios XYZ para establecer una
dirección IP "privada".
• Utilizar la herramienta Rockwell Automation BootP/DHCP, versión
2.3 o posterior, que se incluye con el software Studio 5000®
(software RSLogix 5000®).
• Utilizar el software RSLinx®.
• Pedir al administrador de su red que configure la interface de
redes ENETR mediante el servidor DHCP de la red.
Si se reemplaza el bloque 450L-ENETR, use la herramienta BOOTP / DHCP
para asignar la dirección IP al MAC ID del nuevo bloque.
Realice los pasos de Restablecimiento de los valores predeterminados de
fábrica y modo de protección en la página 2
de una dirección privada a una no privada o viceversa.
Código de fecha de
fabricación YYWW
205 (8)
(1)
antes de cambiar la dirección IP
