3. INSTALACIÓN DE POWERMASTER-10 G2
3. INSTALACIÓN DE POWERMASTER-10 G2
Herramienta necesaria: Destornillador Philips N.° 2.
El proceso de montaje de PowerMaster-10 G2 se muestra en las Figuras 3.1 a 3.9.
3.1 Apertura del panel de control del PowerMaster-10 G2 y soporte de
montaje
Para montar la unidad:
1. Afloje los tornillos
2. Retire la cubierta delantera
3. Marque 4 puntos de perforación en la superficie de
montaje
4. Perfore 4 agujeros e introduzca los anclajes de pared
5. Fije la unidad trasera con 4 tornillos
¡ADVERTENCIA! Al conectar los terminales de SIRENA y ZONA nuevamente en su lugar, asegúrese de alinearlos
cuidadosamente con las clavijas de la placa de circuito impreso. ¡La colocación desalineada o invertida de los
terminales puede causar daños internos en el PowerMaster-10 G2!
10

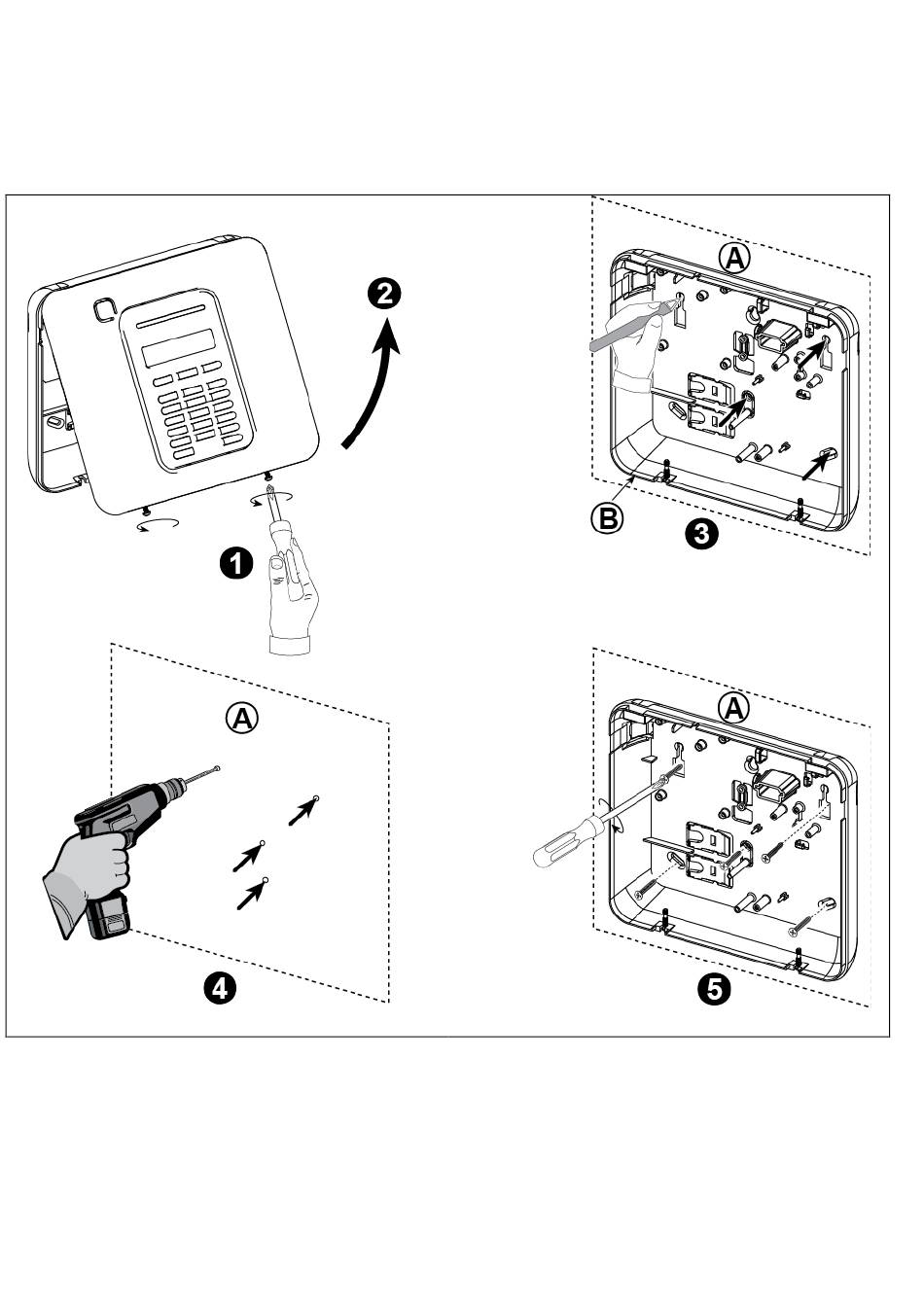

Figura 3.1 – Montaje de la unidad trasera
A. Superficie de montaje
B. Unidad trasera
Guía del instalador de D-306809 PowerMaster-10/30 G2
