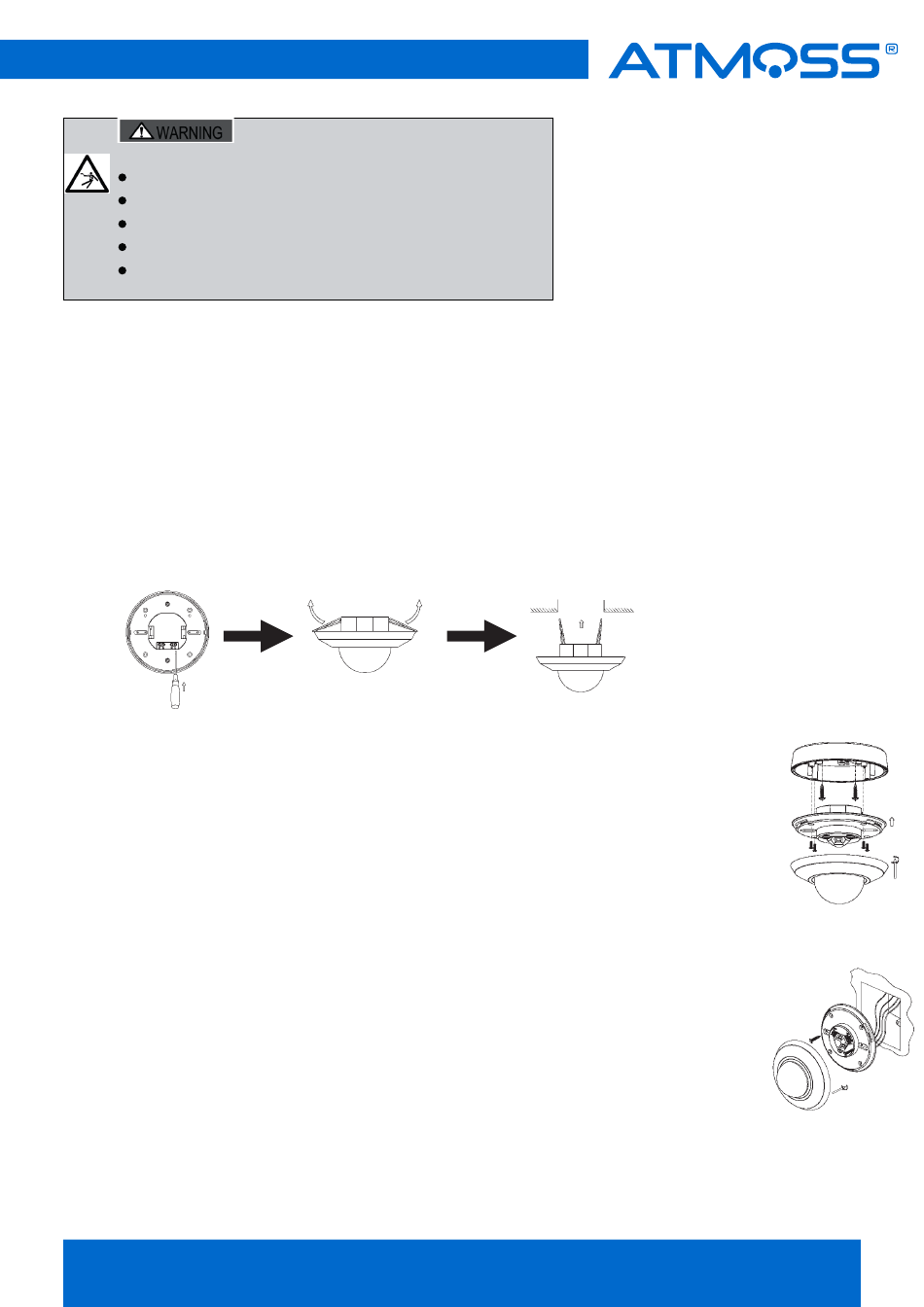

INSTRUCCIÓN SENSOR INFRARROJO EMP 360º 300W
CONEXION:
Advertencia. Peligro de muerte por descarga eléctrica!
Debe ser instalado por un electricista profesional.
Desconectar la fuente de alimentación.
Cubrir o sacudir cualquier componente adyacente.
Asegúrese de que el dispositivo no pueda encenderse.
Compruebe que la fuente de alimentación está desconectada.
INSTALACION (3 métodos):
Método 1: Montaje empotrado
Afloje los tornillos en el terminal de conexión y luego conecte la alimentación al terminal conforme al
diagrama de cableado de conexión.
Doble el resorte metálico del sensor hacia arriba, hasta que estén en la posición "I" con el sensor, y luego
coloque éste en el orificio o caja de instalación que se encuentra en la celda y tiene el mismo tamaño
que el sensor. Al soltar el resorte, el sensor se colocará en la posición deseada.
Después de terminar la instalación, encienda la alimentación y pruébelo.
Método 2: Montaje en superficie
Retire el resorte metálico del sensor y use la cubierta inferior.
Mueva la cubierta superior girando hacia la izquierda, según el diagrama de la derecha.
Conecte la alimentación y la carga, conforme el diagrama de conexión de cables.
Fije la carcasa inferior en la posición seleccionada con el tornillo.
Vuelva a instalar la cubierta superior en el sensor, luego encienda la alimentación y pruébelo.
Método 3: Montaje en caja de conexiones
Retire el resorte metálico y la carcasa inferior del sensor.
Afloje los tornillos en el terminal de conexión y luego conecte la alimentación al terminal de
conexión del sensor de acuerdo con el diagrama de cableado.
Instale el sensor en la caja de conexiones, fije el tornillo a través del orificio de montaje (consulte la figura).
Vuelva a instalar la placa frontal, encienda la alimentación y luego pruébelo.
Recomendamos que la instalación sea realizada por una persona cualificada y autorizada.
Asegúrese de desconectar la corriente antes de realizar la instalación.
