10 ES - INSTALACIÓN DEL CONECTOR GIRATORIO

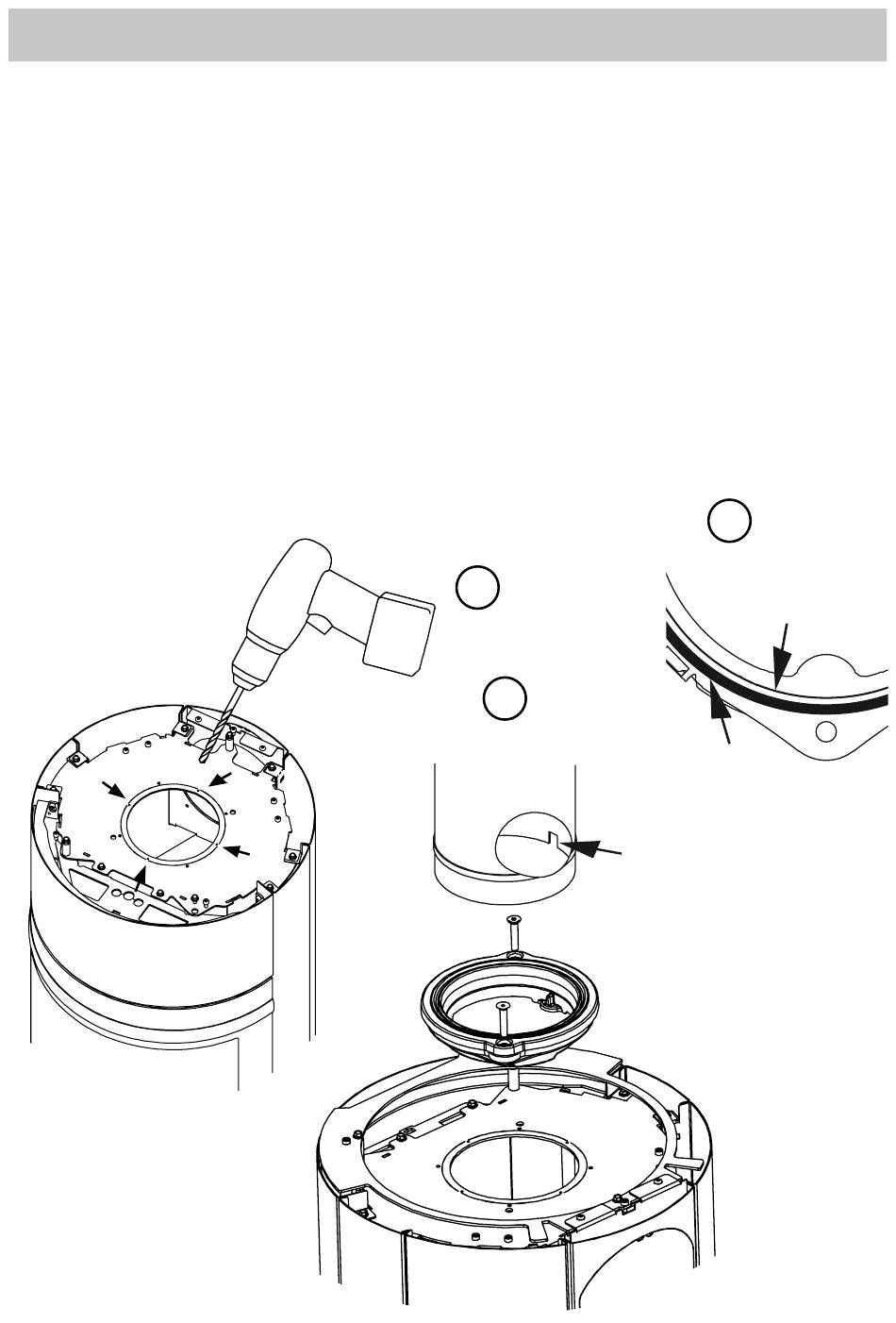

1. Levante la placa superior.
2. Taladre los 4 orificios de la plantilla utilizando una broca de 8 mm. (A)
Retire el material sobrante y aspire las virutas que hayan podido quedar
en la estufa.
3. Coloque la junta en el conector. Deje una separación entre la junta y la cara
interior. (B)
4. Coloque el conector giratorio y sujételo con los dos tornillos y las tuercas.
5. El tubo de escape debe estar provisto de una ranura que encaje con la guía
del conector. En caso de no tener ranura, debe recortarse una. (C)
8 mm
A
C
Ranura
B
Distancia
Junta
