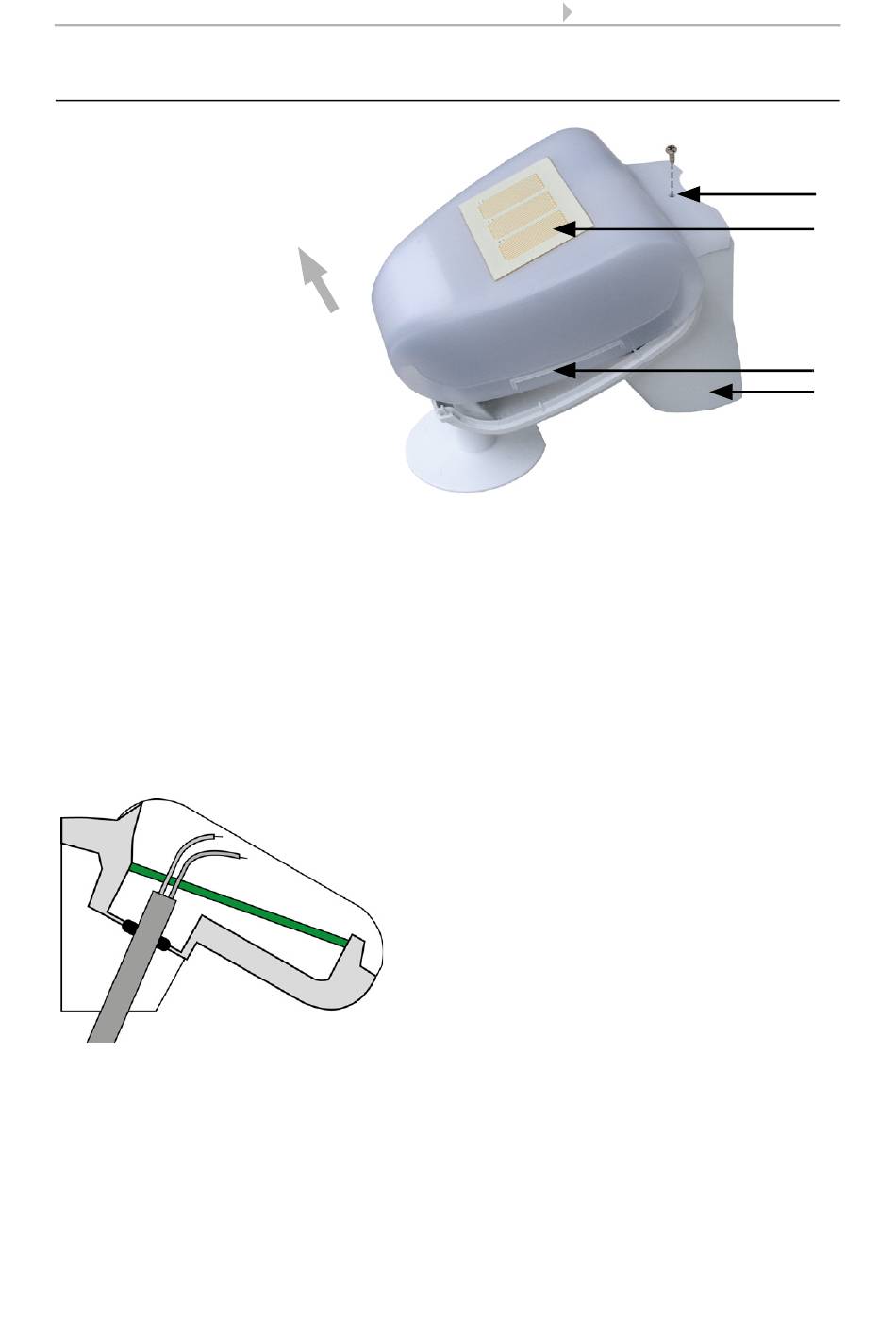

2.3.3. Preparación de la estación meteorológica
Desenclavar la cubierta
y retirarla hacia arriba
Fig. 11
1Tornillos de la cubierta
(equipo de 230 V)
2
Cubierta con sensor de lluvia
3
Muescas de la cubierta
4
Parte inferior de la carcasa
La cubierta de la estación meteorológica se encuentra enclavada en la parte inferior de-
recha e izquierda (ver ilustración). La cubierta del modelo de 230 V está atornillada adi-
cionalmente a la parte superior. Extraiga la cubierta de la estación meteorológica. Pro-
ceda con cuidado para no arrancar la conexión por cable entre la placa de circuitos en
la base y el sensor de lluvia en la cubierta (en el modelo de 230 V CA, un cable conector
soldado; en el modelo de 12...40 V CC, 12...28 V CA, un cable con conector).
Pase los cables para la tensión de alimentación y la conexión de bus a través de las
juntas de goma en la parte inferior de la estación meteorológica y conecte la tensión
(L/N) y los bus +/- a los bornes designados.
En el dispositivo de 12...40 V CC, 12...28 V CA, el cable que conecta la cubierta y la placa
de circuitos debe estar conectado.
Estación meteorológica Suntracer KNX-GPS light • Actualización: 15/03/2016
Reservado el derecho a realizar modificaciones técnicas. Salvo errores u omisiones.
10
Instalación y puesta en marcha
Fig. 12
Coloque el revestimiento del cable por deba-
jo de la placa de circuitos impresos y conduz-
ca solo los cables de conexión por las abertu-
ras de la placa hacia arriba.
1
2
3
4
