Interruptor horario y crepuscular

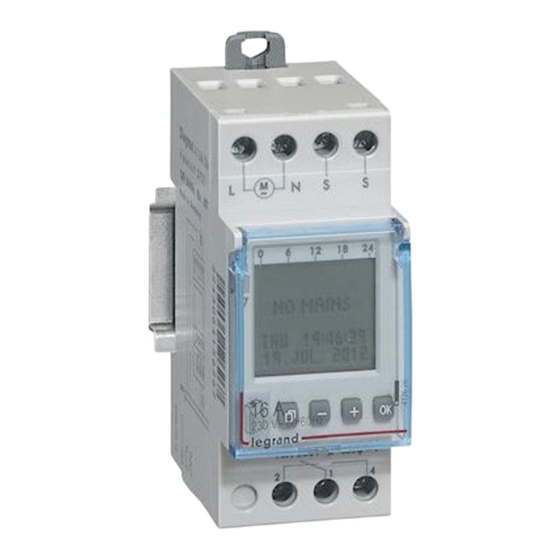

AlphaLux³ D21
4126 26 / 27
!
Indicaciones para la seguridad
Este producto debiera ser instalado preferentemente por un técnico electricista capacitado, en caso contrario existe peligro de incendio o
de una descarga eléctrica. Antes de proceder a la instalación, es imprescindible haber leído y entendido las instrucciones para el servi-
cio, asimismo se tiene que tener en cuenta y examinar el lugar de montaje específico para el producto y que solamente se deben utilizar
accesorios originales. Todos los productos de Legrand sólo deben ser abiertos y reparados por colaboradores de la empresa Legrand que
dispongan de la formación especial correspondiente. Si el producto es abierto o reparado por personal no autorizado por la casa Legrand,
se pierden en consecuencia todos los derechos de responsabilidad civil, así como de repuesto y de garantía. Utilizar exclusivamente
los accesorios de la marca Legrand. El aparato contiene una pila botón no recargable de LiMnO
ésta debe extraerse correctamente y desecharse de acuerdo con las disposiciones legales de cada país y teniendo en cuenta las normas
de protección del medio ambiente.
. Una vez agotada la vida útil del producto,
2
®
Publicidad
Tabla de contenido
Manuales relacionados para LEGRAND AlphaLux3 D21
Resumen de contenidos para LEGRAND AlphaLux3 D21
- Página 1 Todos los productos de Legrand sólo deben ser abiertos y reparados por colaboradores de la empresa Legrand que dispongan de la formación especial correspondiente. Si el producto es abierto o reparado por personal no autorizado por la casa Legrand, se pierden en consecuencia todos los derechos de responsabilidad civil, así...
-
Página 2: Características Técnicas Alimentación
Características técnicas 4126 26 4126 27 Alimentación 230 V 50/60 Hz 120 V 50/60 Hz Consumo de potencia efectiva ca. 1 W Contacto de salida: 1 conmutador 16 A 250 V~µ cos ϕ = 1 Fluo compensacion paralelo 600 W max. 70 µF Precisión del reloj ~ 0,1 s / día conductores rígidos cables flexibles... - Página 3 Información general Puesta en servicio: Al aplicar la tensión de red se inicia el interruptor horario con la última función ajustada. La posición del relé queda definida por el programa actual. Para el funcionamiento del aparato es imprescindible ajustar un programa. Selección de menú, Atrás en el menú, Activación >...
- Página 4 Alimentación 4128 60 Indicación del valor de luminosidad Función Estado de conmutación Alojamiento para llave de Día, hora, fecha datos max. 16 A max. 250 V AC Modo de acción: tipo 1.B. S. T. 2000 VA 4000 W 600 W 70µF 2000 W IEC/EN 60730-1, IEC/EN 60730-2-7 Montage (Interruptor horario):...
-
Página 5: Vista De Conjunto
Vista de conjunto Este símbolo señaliza que la selección se encuentra activa. -
Página 6: Ajuste Del Idioma
Ajuste de hora/fecha, Ajuste del idioma horario de verano/invierno Horario de verano ±1h Europa: Ajuste de fábrica. ESPECIAL: La conmutación del horario de verano se puede programar libremente, introduciendo una fecha inicial y final, y se ejecuta en los siguientes años siempre el mismo día de la semana, p.ej. -
Página 7: Ajustes Para Una Conmutación Dependiente De La Luminosidad
Ajustes para una conmutación dependiente de la luminosidad El retardo evita la conmutación de un estado a otro al presentarse un cambio repentino transitorio de la luminosidad (p. ej. al pasar las nubes). El valor preajustado es de 90 segundos. El margen de ajuste va de 30 a 300 segundos. -
Página 8: Programación
Programación Para el funcionamiento del aparato es imprescindible ajustar un programa. Conexión Desconexión Hora Hora Luminosidad Luminosidad Luminosidad y hora Luminosidad y hora Luminosidad Hora Hora Luminosidad Un programa se compone de una hora de conexión, una hora de desconexión y los días de conexión y desconexión asignados. - Página 9 Programación Días de conexión / desconexión Seleccionar LU y MA C RONOLÓG = secuencia cronológica de las conmutaciones en una semana. ENTRADAS = programas en el orden de su introducción...
-
Página 10: Ejemplos De Programación
Ejemplos de programación La conexión y desconexión se realiza exclusivamente temporizada... - Página 11 Selección de símbolos con las teclas MÁS o MENOS Conexión según umbral preajustado Desconexión según umbral preajustado Conexión / desconexión según la hora de conmutación introducida Conexión / desconexión según umbrales de conexión / desconexión dentro del periodo indicado...
- Página 12 La conexión y desconexión se realiza exclusivamente en función de la luminosidad 1 lx…100 klx 30s…300s...
- Página 13 El interruptor horario va comparando a intervalos periódicos el valor de luminosidad actual con los umbrales de conexión y desconexión ajustados. Si la luminosidad mesurada es inferior al umbral ajustado, el interruptor horario enciende las fu- entes de luz conectadas al mismo. Si la luminosidad mesurada es mayor al umbral ajustado, el interruptor horario apaga las fuentes de luz conectadas a éste.
- Página 14 Dentro de los tiempos de conexión y desconexión predefinidos, la conmutación viene determinada por la luminosidad reinante...
- Página 15 1 lx…100 klx 30s…300s PROG...
- Página 16 Conexión dependiente de la luminosidad, desconexión temporizada...
- Página 17 Conexión temporizada, desconexión dependiente de la luminosidad...
-
Página 18: Modos De Funcionamiento
Modos de funcionamiento • Auto - Modo automático • Duración ON • Duración OFF • Extra Se invierte el estado de conmutación definido por el programa. Con el siguiente comando de conmutación activo, el temporizador vuelve a asumir la conexión y desconexión. ... - Página 19 Clave de acceso a los datos 4 128 72/73 Transferir programas del temporizador a una clave de datos (ESCRIBIR CLAVE) ¡Nota! Se sobrescriben los programas existentes en la llave de datos. Transferir programas de la clave de datos a temporizadores (LEER CLAVE) ¡Nota! Se sobrescriben los programas existentes del temporizador.
-
Página 20: Contador De Horas De Servicio
Contador de horas de servicio Indicación de la duración de conexión del relé (0 a 065535 h) y de la fecha de la última reposición (reset). Función aleatoria Función para la simulación de presencia. Función activa; los ciclos de conmutación programados de se desplazan aleatoriamente en un margen de ±... -
Página 21: Código Pin
Código pin CÓDIGO PIN activo: El manejo del reloj conmutador es posible sólo después de haber entrado el CÓDIGO PIN. Con el código pin activado, el acceso a las teclas y a las funciones clave queda bloqueado 1 minuto después de cada pulsación de tecla. El bloqueo de las teclas se anula cuando se selecciona PASIVO o después de un reset. - Página 22 Vacaciones Tras la activación se ejecuta el programa de vacaciones entre la fecha inicial 0:00h y la fecha final 24:00h (duración ON/OFF). Tras una ejecución única se tiene que volver a activar el programa de vacaciones.
- Página 23 Activación / desactivación de la sincronización de red Esta función está disponible en el modo experto. PASIVA se ha ajustado previamente. Para aumentar la precisión de funcionamiento a largo plazo es prefe- rible activar la sincronización en redes de 50/60 Hz con igualación de frecuencia.
-
Página 24: Función De Ciclo
Función de ciclo Para órdenes cíclicas de conmutación, la duración de conexión es determinada por medio de enlaces disy- untivos de programas de todo tipo. Dentro de estos límites tiene lugar entonces un ciclo fijo de tiempo de conexión y de desconexión. El ciclo comienza con el tiempo de conexión. La duración de ciclo y el tiempo de conexión dentro de un ciclo son igual de largos para todos los tiempos de conexión. - Página 25 15:00:00 15:10:00 15:20:00 15:30:00 0:10:00 0:10:00 0:10:00 15:32:00 Programa n Programa 1 Relé canal 1 0:04:00 0:04:00 0:04:00...
- Página 26 1 10 100 1k 10k 100k Ningún sensor conectado, interrupción de la línea o cortocircuito...
- Página 27 Antes de desmontar el módulo hay que desconectar el Reset aparato. ¡Nota! Conectar la tensión del aparato sólo después de haber La memoria se borra y todos los montado otra vez el módulo. datos ajustados se pierden. Emplear exclusivamente pilas de litio de tipo botón Mantener pulsado durante más de (LiMnO...
