- Página 1 ESPAÑOL Smart BMS CL 12/100 Rev 05 2021...
-
Página 2: Tabla De Contenido
Smart BMS CL 12/100 Tabla de contenidos 1. Descripción general ......................... 1 2. Instrucciones de seguridad ......................3 3. Instrucciones de instalación ....................... 4 4. Cosas a tener en cuenta ......................5 4.1. Advertencia importante ..................... 5 4.2. Cargas CC con terminales remotos de on/off ................5 4.3. -
Página 3: Descripción General

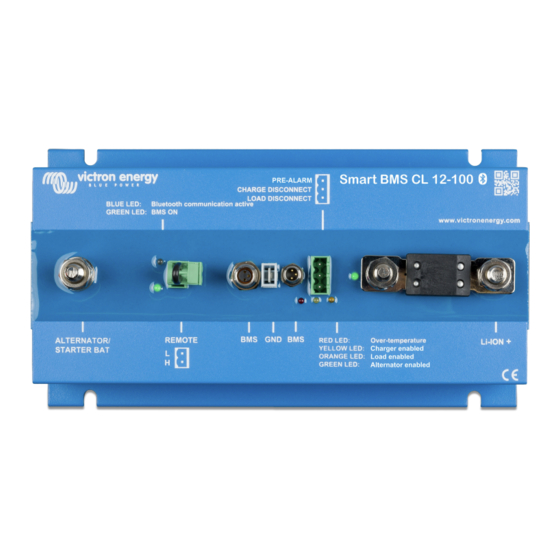

Smart BMS CL 12/100 1. Descripción general Un Smart BMS con limitador de corriente de carga que protege el alternador de la sobrecarga El Smart BMS CL 12-100 está pensado para su uso con baterías LiFePO₄ Smart de Victron con conectores circulares M8. Es compatible con hasta 5 baterías en paralelo (las BTV se conectan en cadena, sencillamente). - Página 4 Smart BMS CL 12/100 Entrada on/off remoto, también puede usarse como interruptor de on/off del sistema La entrada de on/off remoto controla la carga a través del alternador, mientras que la funcionalidad del BMS se mantendrá activa independientemente del estado del on/off remoto.
-
Página 5: Instrucciones De Seguridad
Smart BMS CL 12/100 2. Instrucciones de seguridad La instalación debe cumplir estrictamente las normas de seguridad nacionales en cuanto a los requisitos de recinto, instalación, línea de fuga, distancias de seguridad, accidentes, marcas y segregación de la aplicación de uso final. La instalación debe realizarse únicamente por instaladores cualificados y formados. -
Página 6: Instrucciones De Instalación
Smart BMS CL 12/100 3. Instrucciones de instalación 1. Monte el Smart BMS preferentemente sobre una superficie vertical para una refrigeración óptima. 2. Determine el valor nominal del fusible (véase la figura y la tabla 1). El fusible también actúa como derivador, de modo que el Smart BMS limitará... -
Página 7: Cosas A Tener En Cuenta
Smart BMS CL 12/100 4. Cosas a tener en cuenta 4.1. Advertencia importante Las baterías de iones de litio son caras y pueden sufrir daños debido a una descarga o a una carga excesivas. Pueden producirse daños debido a una descarga excesiva si las pequeñas cargas (como por ejemplo, sistemas de alarmas, relés, corriente de espera de ciertas cargas, drenaje de corriente por parte de los... -
Página 8: Batería
Smart BMS CL 12/100 directamente con la salida de desconexión del cargador. Puede consultar una lista de productos Victron con este comportamiento en el apéndice. Para los cargadores de batería con un terminal remoto que activa el cargador cuando el terminal se pone en su nivel bajo (pulled low) (en el negativo de la batería) y lo desactiva cuando el terminal se deja en flotación libre, puede utilizarse el cable inversor... -
Página 9: Ejemplos De Sistema
Smart BMS CL 12/100 5. Ejemplos de sistema Figura 1: Ejemplo de aplicación para un vehículo o barco con un interruptor on/off entre H y L Página 7 Ejemplos de sistema... - Página 10 Smart BMS CL 12/100 Figura 2: Ejemplo de aplicación con un MPPT y un inversor Phoenix Figura 3: Ejemplo de aplicación con un inversor Phoenix VE.Bus de 3 kVA o más Figura 4: Ejemplo de aplicación con un Multi de 3 kVA de un modelo reciente que tenga entradas auxiliares Página 8...
-
Página 11: Especificaciones
Smart BMS CL 12/100 6. Especificaciones Smart BMS CL 12 V / 100 A Corriente de carga máx., alternador del puerto 100 A (con fusible de 125 A) Tensión de entrada para iniciar la carga > 13 A Consumo de corriente, remoto encendido... -
Página 12: Apéndice
Smart BMS CL 12/100 7. Apéndice 7.1. Apéndice A 1. Cargas que pueden controlarse directamente con la salida de desconexión de carga del Smart BMS Inversores: Todos los inversores Phoenix VE.Direct y Phoenix Smart: Conecte LOAD DISCONNECT(desconexión de carga) al terminal del lado izquierdo (H) del conector de dos polos... - Página 13 Smart BMS CL 12/100 7. MultiPlus-II y MultiPlus 3kVA o superior Para más información sobre cómo configurar el MultiPlus para que funcione con el Smart BMS CL 12-100, consulte el documento de nuestro sitio web: https://www.victronenergy.com/upload/documents/Manual-Connecting-other-lithium-battery- systems-to-Multis-and-Quattros-EN.pdf Las salidas Desconexión de la carga y Desconexión del cargador estarán conectadas al MultiPlus con dos cables inversores de on-off remoto (referencia del artículo ASS030550100) como se muestra más abajo en el caso del MultiPlus-II, y como se...
- Página 14 Smart BMS CL 12/100 Para solucionar esta situación en el Smart BMS: 1. Restablezca los valores de fábrica de la unidad en Configuración > Más opciones > Restablecer valores predeterminados 2. Desconecte toda la alimentación y espere tres minutos antes de volver a conectarla 3.
