1.5. Mantenimiento

a. Tenga su herramienta reparada por un agente
cualifi cado que utilice solamente piezas origi-
nales. Esto asegura que la seguridad de la herra-
mienta se mantenga.
2. INSTRUÇÕES ESPECÍFICAS DOS PRODU-
TOS
Las herramientas eléctricas VONDER son proyectadas
para los trabajos especifi cados en este manual, con
accesorios originales. Antes de cada uso examine
cuidadosamente la herramienta verifi cando si presen-
ta alguna anomalía de funcionamiento. Observe tam-
bién que la tensión de la red eléctrica debe coincidir
con la tensión especifi cada en el equipo. Ejemplo: Un
equipo 127 V ~ sólo debe conectarse a una toma de
127 V ~.

2.1. Aplicaciones/recomendaciones de uso

Indicado para afi lado de brocas de acero rápido (HSS)
de acuerdo con las normas DIN 338, DIN 340, DIN
345, DIN 1869 e DIN 1897, de 3,0 mm / 3,5 mm / 4,0
mm / 4,2 mm / 4,5 mm / 5,0 mm / 5,5 mm / 6,0 mm
/ 6,5 mm / 7,0 mm / 7,5 mm / 8,0 mm / 8,5 mm / 9,0
mm / 9,5 mm e 10,0 mm.
2.2. Destaques/atributos
Equipo leve, práctico y portátil.
2.3. Características Técnicas
AFILADOR DE BROCAS ABV 095 VONDER
Código 60.01.095.127
Tensión 127 V~
Potencia 95 W
Rotación (rpm) 1.350/min
Tipo de velocidad Fija
Frecuencia 50 Hz/60 Hz
Muela abrasiva Ø 60 mm X 17 mm (Grano 100)
Capacidad Brocas de 3 mm a 10 mm

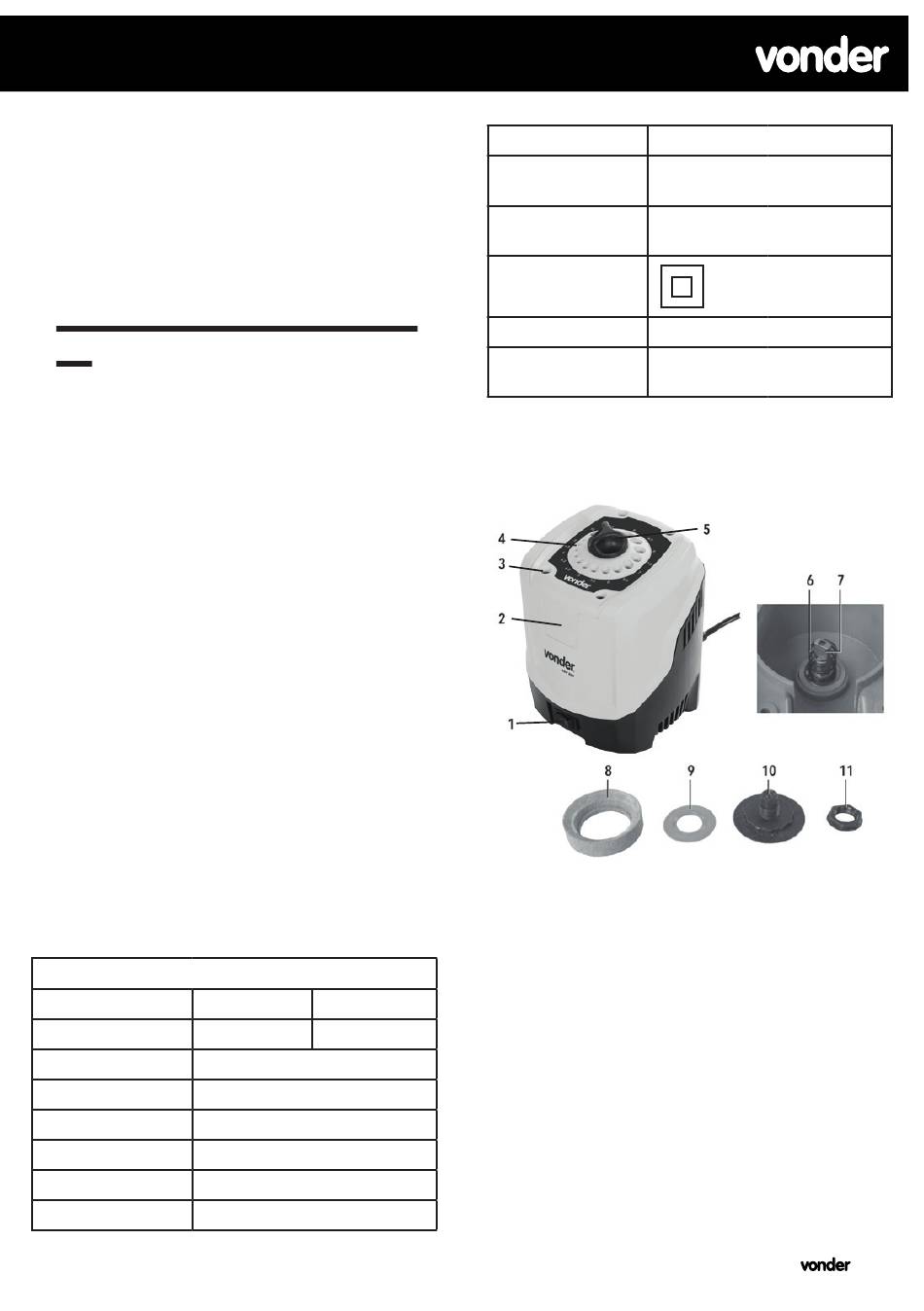

2.4. Componentes
1. Interruptor enciende/apaga
2. Tapa de la muela abrasiva
3. Tornillos de la tapa
60.01.095.220
4. Orifi cios de encaje para broca
220 V~
5. Botón de ajuste
6. Resorte de tensión
7. Fuso
8. Muela abrasiva
9. Arandela
10. Base
11. Tuerca de fi jación
Ángulo de afi lado 118°
Largo del cable de
2 metros
alimentación
Índice de protección
IP20
(IP)
Clase de aislamiento
Masa aproximada 950 g
Nível de ruído -
88,3 dB(A) – 3 dB(A)
Incerteza
Tabla 2 – Características técnicas
Fig. 1 – Componentes
