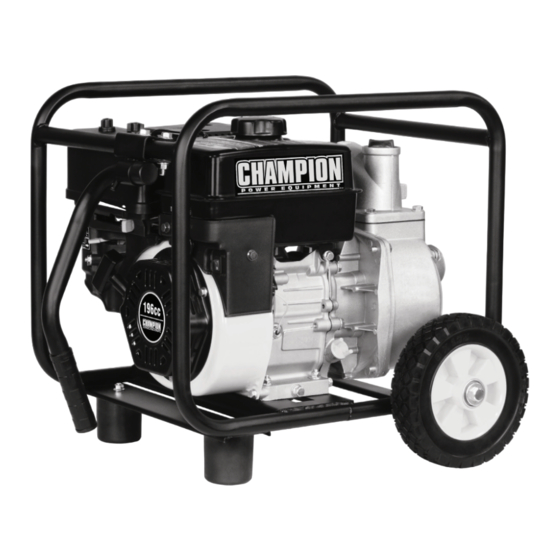

MANUAL DEL OPERADOR
MOTOBOMBA DE BASURA PARCIAL DE
2 PULGADAS CON JUEGO DE MANGUERA
Capacidad de sólidos hasta 9/16 in. en diámetro
NÚMERO DE MODELO
66520
12039 Smith Ave.
CONSERVE ESTAS INSTRUCCIONES
Santa Fe Springs CA 90670
Este Instructivo contiene instrucciones de
USA / 1-877-338-0999
HECHO EN CHINA
REV 66520-20190528
www.championpowerequipment.com
seguridad e información importante.
Publicidad
Tabla de contenido
Manuales relacionados para Champion 66520
Resumen de contenidos para Champion 66520
- Página 1 Capacidad de sólidos hasta 9/16 in. en diámetro NÚMERO DE MODELO 66520 12039 Smith Ave. CONSERVE ESTAS INSTRUCCIONES Santa Fe Springs CA 90670 Este Instructivo contiene instrucciones de USA / 1-877-338-0999 HECHO EN CHINA REV 66520-20190528 www.championpowerequipment.com seguridad e información importante.
- Página 2 UN AVISO IMPORTANTE SOBRE TEMPERATURA: Su producto Champion Power Equipment está diseñado y clasificado para un funcionamiento continuo a temperaturas ambiente de hasta 40°C (104°F). Cuando el producto se necesita su producto puede ser operado a temperaturas de -15°C (5°F) a 50°C (122°F) por periodos breves. Si el producto esta expuesto a temperaturas fuera de este rango durante su almacenamiento, debería colocarse dentro de este rango nuevamente antes de su operación.
-
Página 3: Tabla De Contenido
66520 MOTOBOMBA DE BASURA PARCIAL DE 2 PULGADAS CON JUEGO DE MANGUERA Capacidad de sólidos hasta 9/16 in. en diámetro TABLA DE CONTENIDO Introducción ...... -
Página 4: Introducción
ESPAÑOL INTRODUCCIóN Felicitaciones por la compra de un producto de Champion Power Equipment (CPE). CPE diseña, desarrolla y apoya todos nuestros productos con las especificaciones y normas estrictas. Con conocimiento adecuado del producto, uso seguro y un mantenimiento regular, este producto debe llevar años de servicio. -
Página 5: Convenciones Del Manual
66520 ESPAÑOL CONVENCIONES DEL MANUAL Este manual usa los siguientes símbolos para diferenciar los distintos tipos de información. El símbolo de seguridad se usa con una palabra clave para alertarle de peligros potenciales al operar y poseer el equipo de energía. -
Página 6: Reglas De Seguridad
66520 ESPAÑOL REGLAS DE SEGURIDAD ADVERTENCIA PELIGRO Lea completamente este manual antes de operar Las partes giratorias pueden enredarse en las la motobomba de basura parcial. El no seguir manos, pies, pelo, ropa o accesorios, lo cual podría las instrucciones podría causar lesiones graves o causar amputaciones traumáticas o lesiones graves. - Página 7 66520 ESPAÑOL REGLAS DE SEGURIDAD ADVERTENCIA PELIGRO El combustible y sus vapores son altamente NO bombee agua salada, fango, aguas servidas, inflamables y extremadamente explosivos. agua de mar, ni ningún otro tipo de agua que contenga material sólido. El fuego o una explosión puede causar quemaduras graves o letales.
-
Página 8: Controles Y Características
66520 ESPAÑOL CONTROLES y CARACTERíSTICAS Lea el manual del propietario antes de operar la motobomba de basura parcial. Familiarícese con la ubicación y función de los controles y características. Conserve este manual como referencia para el futuro. Motobomba de basura parcial Tanque de combustible –... -
Página 9: Partes Incluidas
66520 ESPAÑOL CONTROLES y CARACTERíSTICAS Partes incluidas Su motobomba de basura parcial modelo 66520 se despacha con las siguientes partes: Juego de ruedas – Rueda de 8 in. (20.3 cm) .... -
Página 10: Montaje
66520 ESPAÑOL MONTAJE Instale los soportes anti-vibración Su motobomba de basura parcial requiere un poco de montaje. Esta unidad se despacha de fábrica sin aceite. 1. Fije la pata de apoyo con monturas de goma anti- Antes de operarlo se le debe dar servicio agregándole vibración al marco usando un perno de brida... -
Página 11: Montaje
66520 ESPAÑOL MONTAJE Agregue aceite al motor Agregue aceite al motor continuación PRECAUCIóN PRECAUCIóN El motor viene equipado con una válvula de corte NO trate de encender o arrancar el motor sin y se detendrá cuando el nivel del aceite en el antes haberlo llenado correctamente con el tipo y cigüeñal esté... -
Página 12: Agregue Combustible
66520 ESPAÑOL MONTAJE Agregue combustible Agregue combustible continuación 1. Use combustible, limpio y fresco regular sin plomo PRECAUCIóN con un octanaje mínimo de 85 y un contenido de etanol de menos de 10% en volumen. Use gasolina normal sin plomo de 85 octanos como 2. -
Página 13: Operación
66520 ESPAÑOL OPERACIóN Ubicación de la motobomba de basura parcial Conexión del juego de mangueras continuación Coloque la motobomba de basura parcial en un área bien ventilada. NO coloque la motobomba de basura parcial cerca de respiraderos o entradas donde los... -
Página 14: Cebado De La Motobomba
66520 ESPAÑOL OPERACIóN Conexión del juego de mangueras continuación Conexión del juego de mangueras continuación Use la abrazadera de DI 54-57 mm (color oro) para la manguera de succión. 5. Una el acoplador rápido con el acoplador macho y 1. Deslice la abrazadera ( DI 54-57 mm – color asegúrelo con el candado de leva. -
Página 15: Arranque Del Motor
66520 ESPAÑOL OPERACIóN Cebado de la motobomba continuación Arranque del motor continuación salida con agua. Vuelva a instalar el tapón de cebado. A medida que el motor se pone en marcha, esta se iniciará el sorteo de líquido en la motobomba. Ubicado dentro del conjunto de la motobomba es la válvula de... -
Página 16: Operación
Boletín Técnico (Technical de dos (2) semanas o más, sírvase remitirse a Bulletin) en el sitio web de Champion Power Equipment. la sección de Almacenamiento para proceder En la tabla siguiente aparece el número de parte y al adecuado almacenamiento del motor y del la altitud mínima recomendada para usar el surtidor... -
Página 17: Mantenimiento Y Almacenamiento
66520 ESPAÑOL MANTENIMIENTO y ALMACENAMIENTO El propietario/operador debe realizar todo el Aceite continuación mantenimiento periódico. AVISO ADVERTENCIA Una vez que el aceite ha sido añadido al motor, el Nunca opere una motobomba de basura parcial nivel de aceite debe ser de 1-2 hilos por debajo dañada o defectuosa. -
Página 18: Limpieza
Limpie el tanque de combustible y el filtro * Cada 250 horas Limpia la cámara de combustión * Cada 3 años Reemplace la línea de combustible *Debe ser llevado a cabo por propietarios con conocimiento o experiencia, o bien un proveedor de servicio certificado por Champion Power Equipment... -
Página 19: Almacenamiento De La Motobomba De Basura Parcial
66520 ESPAÑOL MANTENIMIENTO y ALMACENAMIENTO El motor almacenado durante más de 30 días Almacenamiento en invierno continuación continuación PELIGRO Escape de la motobomba de basura parcial contiene gas de monóxido de carbono inodoro e incoloro. Para evitar la ignición accidental o involuntaria de su motobomba de basura parcial durante 5. -
Página 20: Solución De Problemas
66520 ESPAÑOL SOLUCIóN DE PROBLEMAS Problema Causa Solución Sin combustible Agregue combustible La motobomba de basura parcial no arranca Bujía defectuosa Reemplace bujía Llene el cigüeñal hasta el nivel correcto; coloque la motobomba Nivel de aceite bajo La motobomba de basura parcial de basura parcial en una superficie no arranca;... -
Página 21: Especificaciones
....25 in. (63.6 cm) Un aviso importante sobre temperatura Su producto Champion Power Equipment está diseñado Bujías y clasificado para un funcionamiento continuo a Bujías OEM (originales): NHSP F6RTC... -
Página 22: Diagrama De Partes
66520 ESPAÑOL ESPECIFICACIONES ESPECIFICACIONES Diagrama de partes... -
Página 23: Descripción
66520 ESPAÑOL Numero de parte Descripción Numero de parte Descripción 26.109 Motor 1.5782.10105 Tornillo M10 × 105 1.5789.0835 Tornillo de brida M8 × 35 202.251303.00 Base de la motobomba 1.5789.0825 Tornillo de brida M8 × 25 1.5789.0855 Perno de brida M8 × 55 252.201400.02... -
Página 24: Diagrama De Partes Del Motor
66520 ESPAÑOL ESPECIFICACIONES Diagrama de partes del motor... -
Página 25: Lista De Partes Del Motor
66520 ESPAÑOL Numero de parte Descripción Numero de parte Descripción 1.5789.0608 Perno de brida M6 x 8 Agarre, regulador de velocidad, 24.111008.01.48 amarillo Tapa del arrancador retráctil, 22.061100.00.2 negro 24.111000.01 Conjunto de control 21.061005.00 Resorte del arrancador retráctil 25.040013.00 Elevador de válvula 2.10.003.1... -
Página 26: Numero De Parte
66520 ESPAÑOL Numero de parte Descripción 106 23.130001.00 Aislante, carburador 107 22.130003.00 Junta, carburador 26.131000.00 Carburador 26.131000.02 109 21.130004.00 Junta, filtro de aire 110 21.130100.00 Mango del ahogador 111 24.091100.01 Base, filtro de aire 112 1.5789.0620 Perno de brida M6 x 20 113 24.091003.02... -
Página 27: Garantía
(partes y mano de Champion Power Equipment rechaza toda obligación de cubrir obra) de la fecha original de compra y 180 días (partes y mano de toda pérdida de tiempo, del uso de este producto, flete, o... - Página 28 AGENCIA DE PROTECCIÓN AMBIENTAL DE ESTADOS UNIDOS (EPA DE EE. UU.) GARANTÍA DEL SISTEMA DE CONTROL DE EMISIONES El motor de Champion Power Equipment (CPE) cumple con las regulaciones de emisiones de la EPA. SUS DERECHOS Y OBLIGACIONES RESPECTO DE LA GARANTÍA: La EPA de EE.
- Página 29 GARANTÍA DEL SISTEMA DE CONTROL DE EMISIONES A continuación se presentan disposiciones específicas relativas a su cobertura de garantía del sistema de control de emisiones (ECS). 1. APLICABILIDAD: Esta garantía se aplicará a los motores todoterreno pequeños modelo 1997 y posteriores. El plazo de garantía del ECS comenzará...
-
Página 30: Sistemas Cubiertos Por Esta Garantía
Debe llevar su motor de CPE o el producto en el que está instalado, junto con su tarjeta de registro de garantía u otra prueba de la fecha de compra original, a su cargo, a cualquier distribuidor de Champion Power Equipment autorizado por Champion Power Equipment, Inc. a vender y prestar servicios a ese producto de CPE durante su horario comercial habitual.
