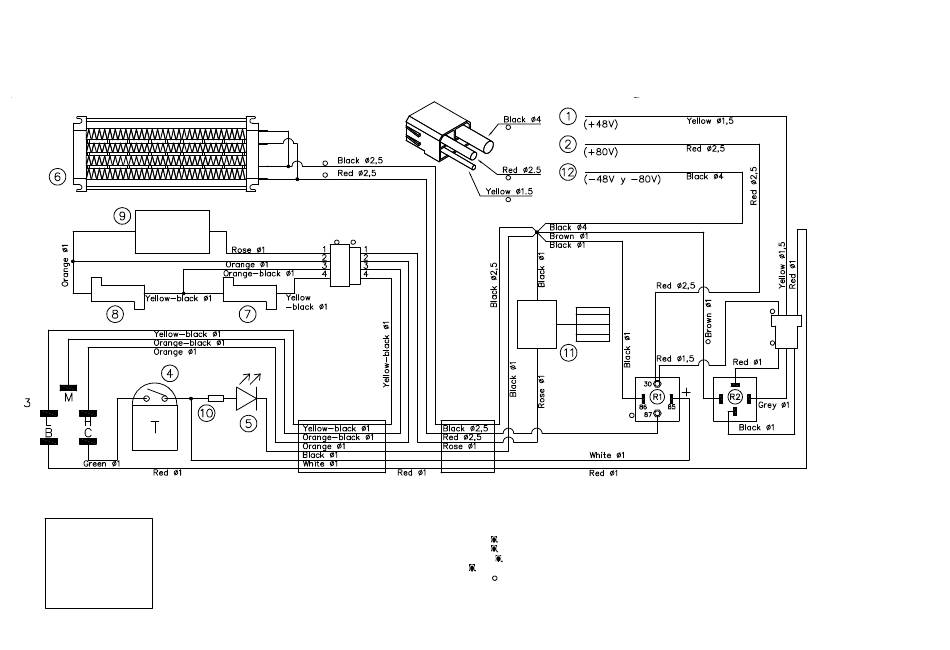

ESQUEMA DE CONEXIONES
CALEFACCIÓN ELÉCTRICA DE LA
CABINA (OPCIONAL)
BASIC SPECIFICATIONS:
- RATED VOLTAGE: 80 V.
- RATED POWER: 2000 W.
- VOLUME FLOW:
* POSITION 1: 160m³/h
* POSITION 2: 200m³/h
* POSITION 3: 360m³/h
1
1
2
2
Relay 80V. (work)
R1
Relay 48V. (contact)
R2
Current 48V. (contact)
1
2
Current 80V. (general)
3
Fan Speed L(Low) M(Medium) H(High)
4
Thermostat 0ºC-60ºC
5
Red LED 12V.
7
7
7
6
Resistor 80V.
7
Resistor 50W. 15
8
Resistor 50W. 10
9
Resistor 100W. 33
10
Resistor 8k
11
Air diffuser 12V.
6
12
Ground
108
5
4
5
3
mom0001EU
