Crear un programa con FBs y DBs
5.5
Crear bloques de datos de instancia y modificar valores
actuales
Hemos programado el bloque de función FB1 ("Motor") definiendo, entre otros,
parámetros específicos del motor en la tabla de declaración de variables.
Para poder programar más tarde la llamada (CALL) del OB1 al FB, debemos
crear el bloque de datos correspondiente. Generalmente se asigna a cada FB un
bloque de datos de instancia (DB).
El FB controla y supervisa un motor de gasolina y un motor diesel. El número
teórico de revoluciones del motor de gasolina se registra en un DB y el del motor
diesel en otro, por lo que tendremos que modificar el valor actual en cada caso
(#N°_teór_rev).
Nos podemos ahorrar un tiempo valioso si programamos un único bloque de
función para ambos DB.
5-14

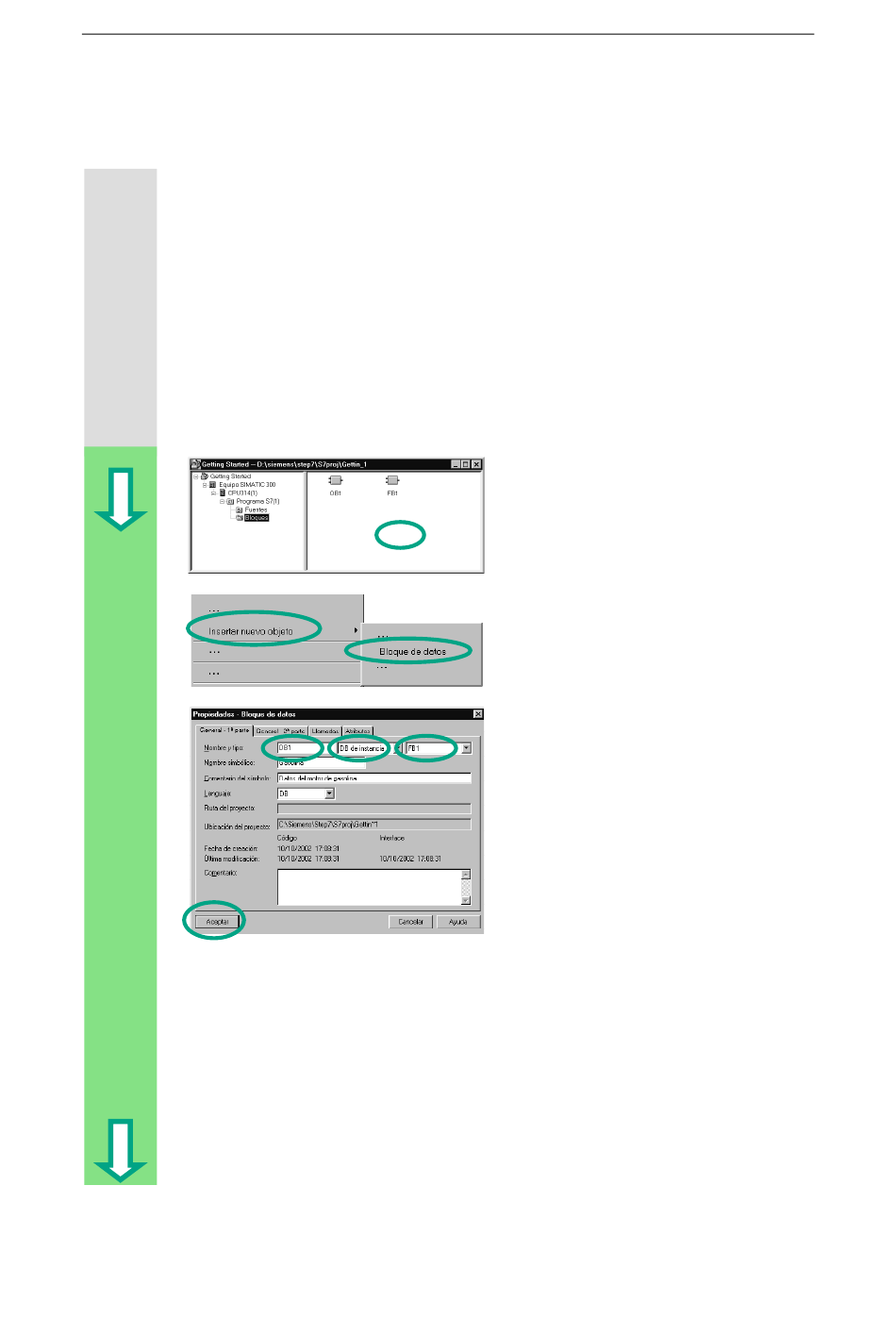

El proyecto "Getting Started" está
abierto en el Administrador SIMATIC.
Navegue dentro del proyecto hasta
llegar a la carpeta Bloques y haga clic
con la tecla derecha del ratón en la
mitad derecha de la ventana.
Inserte un bloque de datos con ayuda
del menú contextual que aparece al
pulsar la tecla derecha del ratón.
Acepte en el cuadro de diálogo
„Propiedades - Bloque de datos" el
nombre DB1 propuesto, elija al lado,
en la lista desplegable, la aplicación
"DB instancia" y acepte el nombre del
bloque de función asignado "FB1".
Confirme todos los ajustes estándar
con
Aceptar.
Así se insertará el bloque de datos
DB1 en el proyecto "Getting Started".
Abra el DB1 con un doble clic.
Getting Started STEP 7
A5E00261424-01
