Resumen de contenidos para SIAM TRV 50

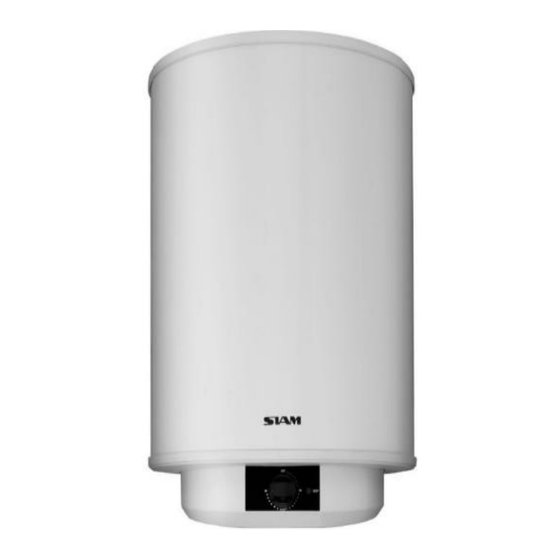

- Página 1 VESTEL WATER HEATER SERVICE MANUAL Services Manual SIAM...
-
Página 2: Manual De Services Termotanque Siam
Manual de services termotanque SIAM 1- Tabla de especificaciones tecnicas STANDARD DIGITAL MODELO UNID. TRV 50 TRV 65 TRV 80 TRV 50 E TRV 65 E TRV 80 E CAPACIDAD Termostato Termostato Termostato PANEL DE CONTROL Digital Digital Digital RANGO DE SETEO DE °C... -
Página 3: Grafico Eléctrico Para Modelos Digitales
2- GRAFICO ELÉCTRICO PARA MODELOS DIGITALES... -
Página 4: Para Modelos Digitales (Cilindros)
4-1 PARA MODELOS DIGITALES (CILINDROS) -
Página 5: Para Modelos Analogicos (Mecanicos)
4-2 PARA MODELOS ANALOGICOS (MECANICOS) - Página 6 3- COMPONENTES CALENTADORES DE AGUA 5-1 TAMBOR El calentador de agua está fabricado con chapa de acero adecuada para el esmaltado. El interior está recubierto con esmalte de titanio resistente al agua hasta 850° C. (1) Domo superior (2) Tubo de salida de agua caliente. Depending on the model, different lengths of pipes can be used for hot water outlet.
- Página 7 5-2 Cuerpo externo El cuerpo exterior del calentador de agua está fabricado de chapa con cataforesis y secado electrostático en horno y las partes superior e inferior de la cubierta están fabricadas de material plástico resistente al calor. 5-3 Aislamiento La separación entre el tambor y el cuerpo exterior se rellena con espuma de poliuretano con la densidad y la presión mas adecuadas para el aislamiento térmico.
- Página 8 5-5 Junta de brida El sellado y el aislamiento eléctrico entre la brida del tanque y la brida del elemento calefactor se proporciona mediante una junta. En los casos en que se retira la brida, por ejemplo cuando se limpia la balanza del tambor del termostato debe ser reemplazada posteriormente.
- Página 9 A- Control mecánico Botón de ajuste de temperatura Button Lámpara ON/OFF Termostato. Control de estabilidad del termostato mecánico: En los termostatos mecánicos la temperatura es manejada por expansión de gas en el bulbo y tiene un botón de ajuste. Este botón es usado para setear la temperatura, si la temperatura del agua es menor a la temperatura seteada, el contacto se abre para permitir a la bobina de calentamiento arrancar.
- Página 10 La temperatura del agua se setea a la temperatura deseada eléctronicamente. El seteo se hace ajustando las teclas + y -. Al final de la operación, aparece en la pantalla la temperatura del agua al momento.La bobina del calentador activa la lampara del lado izquierdo. Cuando el agua llega a la temperatura deseada, la luz de finalización se enciende.
-
Página 11: Limite Del Termostato
Códigos de error de termostato eléctronico: Los siguientes errores aparecen en algunos casos: Thermistor Error Revise el enchufe del termistor. Replace the thermistor with a new one. Low Voltage Warning Cuando el voltaje vuelva a ser normal, este error desaparecera Dry operation Cuando el tambor está... - Página 12 Limite del termostato; Control de performance Es el elemento de protección mas importante en el circuito. Permite controlar el incremento de la presión mediante el aumento de temperatura. Fase de entrada y salida y cierre de contactos de acuerdo con el valor medido por la bombilla.
-
Página 13: Valvula De Seguridad
5-8 VALVULA DE SEGURIDAD La valvúla de seguridad chequea la presión de agua en el tanque . Tiene una protección contra la presión y se activa cuando está llega a los 8bar. agua está apagado. El valor mínimo de presión requerido para permitir la apertura de la válvula y la entrada de agua es de 0,2 bar que se considera que es igual a 2 m de altura del agua. - Página 14 La presión aumenta a medida que calienta el agua. El agua es transferido a la manguera de drenaje cuando la presión excede los 8bar Agua recibida por la principal 5-9 ÁNODO La corrosión es un proceso quimico que ocurre entre metal calentado por (tanque, tubos, elementos calentadores) y el agua que lo rodea.
-
Página 15: Principio De Operación Del Calentador De Agua
Oxido de Atómo de mágnesio Atomo de mágnesio Magnesium oxide MgO mágnesio La duración del ánodo de magnesio depende de la calidad de agua y la temperatura. Revisarlo cada 2 años Barra de ánodo 7- PRINCIPIO DE OPERACIÓN DEL CALENTADOR DE AGUA OPERACIÓN El tanque siempre está... -
Página 16: Instalación Eléctrica Del Calentador De Agua
El termostato se enfría y la bobina de calentamiento se reactiva. El agua fría se calienta hasta que alcanza el valor de temperatura establecido en el termostato. El agua en el tanque permanece caliente y lista para usar hasta que se extrae más agua LAMINACIÓN DE CAPAS DE AGUA FRÍA Y CALIENTE. - Página 17 7. Remueva la brida 8. Limpie la báscula manualmente o usando una herramienta (según el tipo de aparato) cuidadosamente.
- Página 18 El ánodo de magnesio debe ser reemplazado cada 2 años 8. La junta de la brida debe reemplazarse cada vez que se retira la bobina de calentamiento del tambor. JUNTA DE BRIDA BRIDA...
-
Página 19: A- Códigos De Error
7- CODIGOS DE ERROR Y SOLUCIÓN DE PROBLEMAS A- CÓDIGOS DE ERROR Error del termistor Reemplace el termistor por uno nuevo Precaución bajo voltaje Cuando el voltaje vuelva a su condición normal, el error desaparecerá Operación en seco Cuando el tambor se llene de agua ,y se apague y prenda el dispositivo, el error desaparecerá... - Página 20 E2 ERROR Este es un error de bajo-alto voltaje en termotanques. El rango de protección esta entre 165-270V Es un proceso normal. Mida el suministro de voltaje, esta Reemplace la placa eléctronica E3 ERROR Esta es la advertencia de operación en seco en los termotanques digitales. Si la temperatura del agua aumenta en 1 °...
-
Página 21: El Calentador De Agua No Funciona
EL CALENTADOR DE AGUA NO FUNCIONA Automatico disparado o roto. Prendalo en automatico y mida el Instalelo otra vez o reemplacelo voltaje. Reemplacelo Revise el cable. Esta dañado? Verifique el arnés del cable Reemplace el Hay rasgaduras o falta de arnes de cables. -
Página 22: Valvula De Seguridad Perdiendo Agua
VALVULA DE SEGURIDAD PERDIENDO AGUA Conecte un manometro a la Reemplace valvula salida de agua del aparato y seguridad mida la presion Cortar 5cm de tubería de agua Solucionado. caliente y reinstalar, sigue el problema? Presión del sistema muy alta... -
Página 23: El Calentador No Calienta Agua
EL CALENTADOR NO CALIENTA AGUA Prende la luz LED cuando Revise corriente. encendes el dispositivo? Arreglelos y/o conectelos Los bulbos y sensores como corresponde estan bien conectados? Reemplace el termostato. La salida del termostato a la bobina de calent? Revise los valores de la resistencia de Reemplace bobina calentad. -
Página 24: Otros Errores
OTROS ERRORES ERROR CAUSA DEL ERROR SOLUCIÓN DE PROBLEMAS Insuficiente agua caliente * Tubo conexión agua * Conecte los tubos correctamente fría/caliente puede estar * Conecte según esquema bloqueado. * Conexiones incorrectas Formación de exceso de * Ajuste el termostato * La configuración del termostato agua caliente o vapor. - Página 25 ERROR CAUSA DEL ERROR SOLUCIÓN DE PROBLEMAS El termotanque hace mucho * La bobina del calentador * Limpie la bobina del calentador ruido durante el puede estar con basura * Es un proceso normal. No es calentamiento * Puede ser ruido del agua necesario tomar acciones hirviendo Hay una fuga de agua entre...
