Instrucciones de uso
Transductor de vibración PCE-VS10
Aplicación y modo de funcionamiento
El dispositivo se utiliza para controlar de forma sencilla y económica las vibraciones de las máquinas
rotativas, por ejemplo, según la norma DIN/ISO 10816, como parte del mantenimiento preventivo. También
es adecuado como final de recorrido para diversos procesos de vibración y choque. Gracias al acelerómetro
piezoeléctrico incorporado y al procesamiento de la señal mediante un microcontrolador, el interruptor de
vibración funciona de forma precisa y con una alta reproducibilidad.
Los filtros e integradores seleccionables, los ajustes de alarma variables y el alto grado de protección IP67
hacen que el PCE-VS10 sea ideal para una amplia gama de aplicaciones, como por ejemplo:
•
Supervisión de compresores, bombas, ventiladores y generadores
•
Vehículos ferroviarios
•
Control de calidad
•
Transporte de mercancías frágiles
•
Vigilancia de puertas y portones
•
Pruebas de impacto y caída
Mediante el acelerómetro piezoeléctrico incorporado, la VS10 controla las vibraciones perpendiculares a la
tapa de su carcasa. Mide tanto las desviaciones en las direcciones positivas como las negativas.
El proceso de la señal es digital. Dispone de una salida de relé para la señalización. El estado de la alarma
también se indica mediante LEDs verdes o rojos en el dispositivo.
Parámetros
Los parámetros se realiza con un software de PC a través de un cable micro
USB disponible en el mercado. Para conectar el cable USB, desenrosque los
cuatro tornillos de cabeza hueca y retire la tapa. En el interior verá el
conector USB (Figura 1).
Atención: Si se conecta un cable USB, la alimentación será suministrada
por el PC. Asegúrese de que la alimentación nunca se suministra a través de
un cable USB y los terminales de conexión simultáneamente.
Cuando conecte PCE-VS10 a un PC por primera vez, se le pedira que
instale el driver. Puede encontrar el archivo del driver en el sitio web:
https://www.pce-instruments.com/espanol/descargas-win_4.htm
Descomprima y guarde los dos archivos adjuntos en un directorio del
ordenador. Cuando Windows solicite la ubicación del driver del
instrumento, introduzca este directorio. El driver del dispositivo está
registrado y funciona con Windows XP, Vista, 7, 8 y 10.
El driver instala un puerto COM virtual en el PC y funciona en modo CDC para que se pueda direccionar
fácilmente con comandos ASCII.
Para configurar el VS10, el software para PC VS1x está disponible en el enlace anterior.
Descomprima el archivo vs1x.zip en un directorio de su PC e inicie el programa setup.exe. Puede cambiar los
directorios de instalación si es necesario. El programa PCE-VS1x es una aplicación LabView y por lo tanto
también instala algunos componentes del entorno de ejecución LabView de National Instruments.
ur

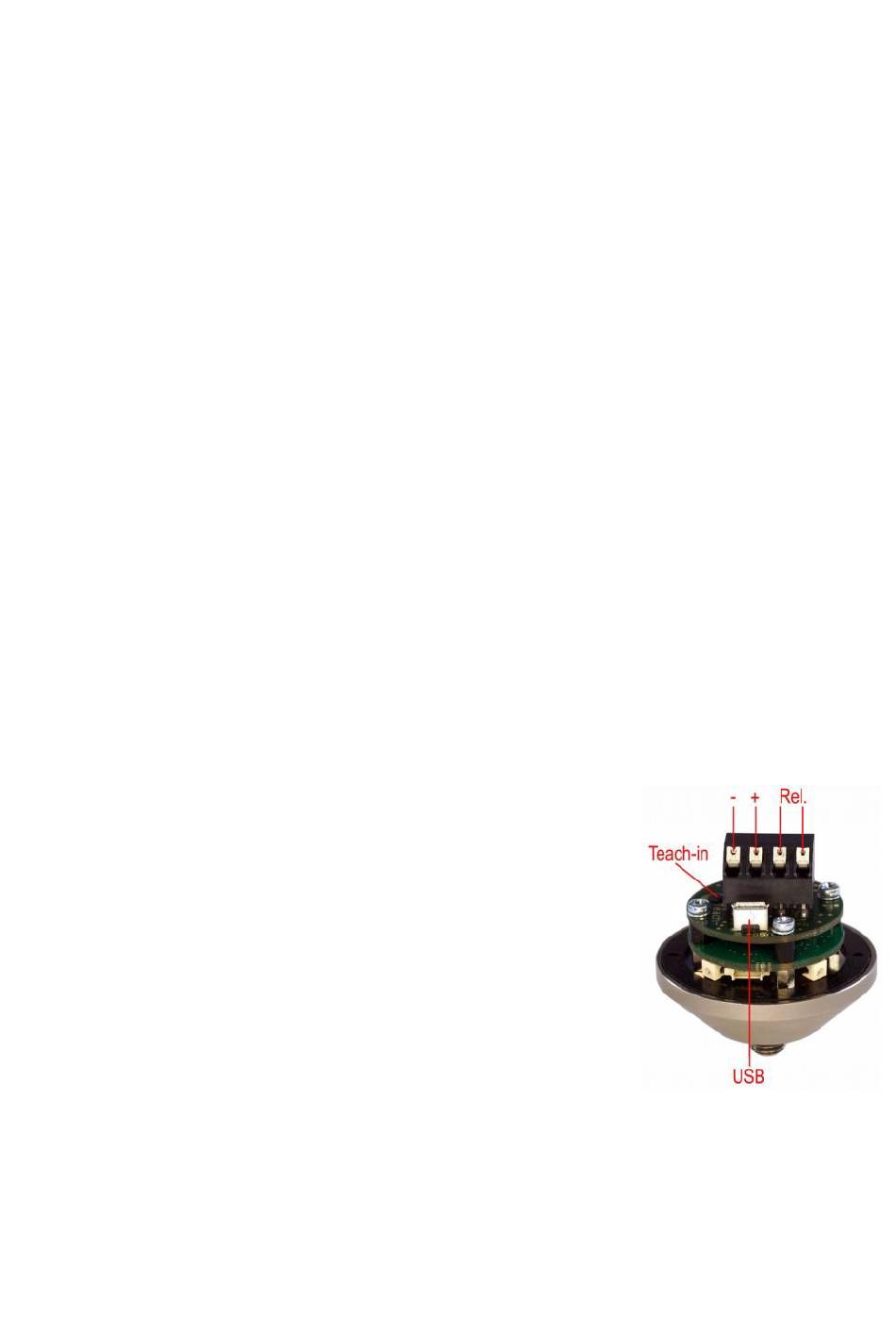

Figura 1: Conexiones
