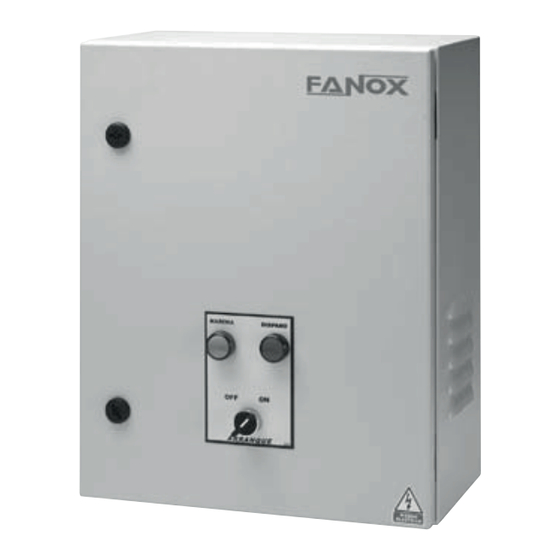

Fanox CBT-1 Manual De Instrucciones

Ajustes a realizar:
En función de las características del motor y de la instalación hay que
realizar unos sencillos ajustes en el relé PF.
6
2
1
Señalización
: relé alimentado
ON
: disparo por sobrecarga
cos : disparo por subcarga
Ajuste de la intensidad
1
Este ajuste se hace en base a la intensidad nominal del motor
indicada en su placa de características. (ver cuadro)
Para calcular la I en los cuadros
B
CBT-1 y CBT-2 hay que multiplicar
la I por 4 y 2 respectivamente.
N
En los demás casos la I a ajustar
B
será igual a la I del motor.
N
Para ajustar la intensidad I utilizar los conmutadores deslizantes
B
de "Full load current".
• Con todos los conmutadores hacia la izquierda (OFF) la intensidad
ajustada es la intensidad base del relé (4 A para el PF 16-R y 16
A para el PF 47-R).
• Cuando colocamos un conmutador hacia la derecha (ON) añadimos
su valor a la intensidad base. Combinar estos valores para
conseguir la I deseada.
B
Ejemplos:
Cuadro CBT-2.
Supongamos que la intensidad
nominal del motor es 3 A.
La intensidad a ajustar será:
I = I x 2 = 3 x 2 = 6 A
B N
6 A = 0,4 + 1,6 + 4
Cuadro CBT-7.
I = 12A
N
I = I = 12A
B N
12A = 1,6 + 6,4 + 4
2 Ajuste de la clase de disparo "Trip class"
Las diferentes clases de disparo
permiten adaptar la protección de
sob recarga a l as di feren te s
aplicaciones de los motores.
Para las bombas sumergibles ajustar
en clase 10 (valor recomendado).
Colocar el primer conmutador en
ON, hacia la derecha, y el segundo
conmutador en OFF, hacia la
izquierda.
5
3
4
: disparo por desequilibrio
o falta de fase
: disparo por secuencia
incorrecta de fases
"Full load current"
I
B
Ref. a ajustar
I
B
CBT-1 I x 4
N
CBT-2 I x 2
N
CBT-... I
N
Tel. +34 94 471 14 09 - Fax. +34 94 471 05 92
E-mail : fanox@fanox.com - http://www.fanox.com
3 Ajuste del nivel de disparo por subcarga
"cos setting"
El ajuste del nivel de disparo por subcarga por cos
medio de un potenciómetro graduado de 0,15 a 1,0
3.1 Ajuste rápido:
a) Si la bomba está adecuadamente dimensiona-
da, el valor recomendado para el ajuste del
cos es de 0,5. Esto es aplicable en la mayoría
de los casos. Ajustar el potenciómetro "cos
setting" en 0,5
b) Si, debido a un excesivo sobredimensionado
de la potencia del motor, durante el funciona-
miento se produjeran disparos intempestivos por
cos , se reducirá el ajuste de cos
3.2 Ajuste paso a paso:
En caso de no lograr un ajuste adecuado siguiendo los pasos
indicados en el punto 3.1 Ajuste rápido , recomendamos seguir los
siguientes pasos:
1. Ajustar el tiempo de retardo al disparo por subcarga a cero
colocando los tres conmutadores deslizantes hacia la izquierda (trip
delay).
2. Ajustar con el potenciómetro (cos
al mínimo 0,15.
3. Arrancar el motor y hacerlo trabajar con la carga mínima prevista.
4. Girar lentamente el potenciómetro del cos
I
hasta que el relé dispare, se encenderá el LED del cos
N
5. Girar el potenciómetro en sentido antihorario hasta ajustar el
cos aproximadamente un 30% inferior al valor anterior (punto 4).
6. Ajustar el tiempo de retardo al disparo por subcarga con los 3
conmutadores deslizantes correspondientes.
Ajuste del retardo al disparo por cos
4
tripping time"
Tiempo recomendado 5 segundos.
Colocar el primer conmutador en
ON, hacia la derecha, y el segundo
y tercero en OFF, hacia la izquierda.
5
Ajuste del modo de rearme "Reset"
Seleccionar este modo colocando el
conmutador deslizante en la posición
"auto". Conmutador hacia la derecha.
Tras el disparo por
producirá al cabo de 4 minutos
a p r o x i m a d a m e n t e ,
ininterrumpida, hasta recuperar las
condiciones normales.
Tras el disparo por
siempre que se hayan recuperado las condiciones normales.
Ajuste del tiempo de rearme por cos
6
"cos reset time"
El ajuste del tiempo de rearme se realiza
por medio de un potenciómetro
graduado de 2 a 75 minutos. Tras el
disparo por cos , el rearme se producirá
al cabo del tiempo ajustado.
Existe la posibilidad de ampliar el rearme
hasta 525 minutos mediante el módulo
PF-RM.
12/2014/D00
a 0,4.
setting) el valor del cos
en el sentido horario
"cos
, el rearme se
d e f o r m a
o , el rearme se producirá a los 4 minutos,
6
