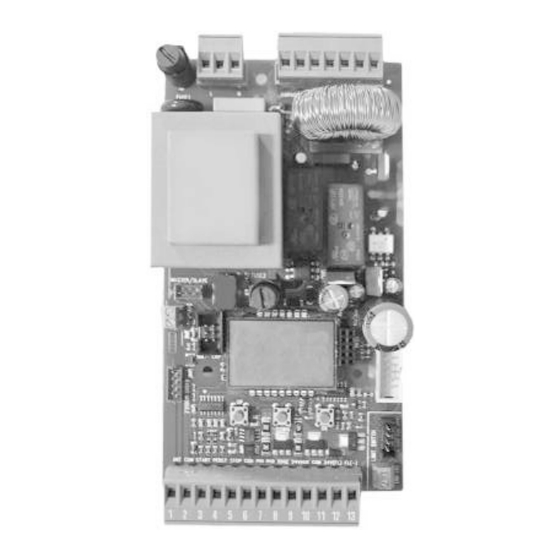

- Página 1 A 80 DG CUADRO DE CONTROL PROFESIONAL PARA MOTORES INDUSTRIALES MONOFÁSICOS APRIMATIC DOORS S.L. C/ Juan Huarte De San JUAN, 7 Parque Empresarial Inbisa Alcalà II 28806, Alcalà De Henares - MADRID www.aprimatic.es aprimatic@aprimatic.es 67410182S REV. 14 - 03/2021...
-
Página 2: Componentes
COMPONENTES ENTRADA / SALIDA 14 15 16 17 18 19 20 MOTOR CONDENSADOR LUZ DE CORTESÍA ALIMENTACIÓN 24V ~ ENCODER FINAL DE CARRERA PRECABLEADO FINAL DE CARRERA NO PRECABLEADO RECEPTOR RX RECEPTOR RF FIX PROGRAMACIÓN MÓDULO EXTERNO DISPLAY MASTER / SLAVE -------- -------- --------... -
Página 3: Conexiones
1 - CONEXIONES ATENCIÓN: HAGA TODAS LAS CONEXIONES CON TARJETA ELECTRÓNICA NO ALIMENTADA 14 15 16 17 18 19 20 LIGHT LIGHTN MCL MN MOP CAPACITOR ANT COM START PEDST STOP COM PH1 PH2 EDGE 24VAUX COM 24V(FL) (FL)- + - + - ENCODER 24Vac * Max. -
Página 4: Opciones 24V Aux
3 - CONEXIONES EN CN1 3.1 - START (N.O.) conectar en los bornes 2 y 3 Si se transmite una impulsión en esta entrada (a través del botón a llave o el teclado, etc.), la automatización abre o cierra. Para conectar otros dispositivos de Start (p. ej. la espira magnética), consulte las respectivas instrucciones Nota 1: Para más detalles sobre las lógicas asociables al botón START, ver el capítulo 16 (LÓGICAS DE FUNCIONAMIENTO) -
Página 5: Luz Intermitente 24V
EJEMPLO DE 3.7 - LUZ INTERMITENTE 24V MAX 3W CONEXIÓN DE UNA conectar en los bornes 12 y 13 LUZ INTERMITENTE Advierte del movimiento de la cancela realizando 1 relam- Y UNA BANDA DE 13 12 11 10 9 pagueo por segundo al abrir, 2 relampagueos por segun- SEGURIDAD do al cerrar y en pausa permanece encendido. -
Página 6: Conexiones En La Salida 24V Aux Via Relé
3.12 - CONEXIONES EN LA SALIDA 24V AUX VIA RELÉ conectar en los bornes 10 y 11 Es posible conectar accesorios adicionales a través de un relé conectado a la salida 24VAUX y gestionarlos a través del menú 94-24VAUX. Las opciones del menú permiten de elegir cómo tener voltaje en la salida para elegir la opción que gestiona el accesorio que se desea conectar por lo mejor. -
Página 7: Conexión Del Motor En La Tarjeta Electrónica
4 - CONEXIONES EN CN2 4.1 - CONEXIÓN DEL MOTOR EN LA TARJETA ELECTRÓNICA Motor 1 Salida para la conexión del motor 1 MCL = CERRADO 14 15 16 17 18 19 20 = NEUTRAL MCL MN MOP CAPACITOR MOP = ABIERTO La ilustración utiliza un operador externo para puerta corredera solo con fines explicativos CABLE AZUL = OPERADORES A 230V... -
Página 8: Ajuste De Parámetros Del Encoder
CONEXIONES EN 7.1 - CONEXIÓN ENCODER conecte el ENCODER en el conector CN5. En el caso de un codificador no precableado, use el adaptador apropiado respetando el color de los cables: verde/negro blanco/azul ENCODER ANTIGUO MODELO MARRÓN - BLANCO - VERDE marrón/rojo ENCODER NUEVO MODELO ROJO - AZUL - NEGRO... -
Página 9: Circuitos Master / Slave
8.3 - NOTAS IMPORTANTES 1) Si no están conectados, los finales de carrera no deben puentearse 2) En algunas aplicaciones específicas, no será necesario conectar los finales de carrera, ya que la tarjeta electrónica detectará automáticamente si están presentes o no 3) Es posible activar la función anti-intrusión (menú... -
Página 10: Conexión De La Tarjeta De Gestión Accesorios
10 - CONEXIONES EN EXP 10.1 - CONEXIÓN DE LA TARJETA DE GESTIÓN ACCESORIOS Es posible conectar la tarjeta de gestión Ejemplo: TARJETA DE 14 15 16 17 18 19 20 accesorios a través del conector EXP GESTIÓN ACCESORIOS La tarjeta gestiona: 24V~ / (ac/dc) - Las funciones del SEMAFORO o 230V~... -
Página 11: Arranque De La Tarjeta Electrónica
12 - DISPLAY Y PROGRAMMACIÓN ATENCIÓN: CONECTE TODOS LOS ACCESORIOS CON TARJETA APAGADA ANTES DE COMENZAR LAS CONFIGURACIONES DESDE LA PANTALLA A partir de la versión software 03.02 la tarjeta NUEVA PANTALLA VIEJA PANTALLA MANUALES ANTERIORES DE REV. SOFTWARE 03.02 electrónica está... -
Página 12: Esquema Funciones Básicas Del Menú
13 - ESQUEMA FUNCIONES BÁSICAS DEL MENÚ DESPLAZARSE CON CONFIRMAR PRESIONANDO ESPAÑOL Y VOLVER AL IDIOMA MENÚ PRINCIPAL DOWN Omitir este paso si no se desea programar un TX Para programar los mandos, véase el capítulo 18 TRASMISORES Si la pantalla verificar que el receptor esté... -
Página 13: Menú De Verificación Y Gestión Entradas
14 - MENÚ DE VERIFICACIÓN Y GESTIÓN ENTRADAS El menú de verificación estado de las entradas aparece al encendido de la tarjeta electrónica (para más detalles, consulte el capítulo 13). Cada entrada corresponde a una posición fija en la pantalla, de acuerdo con el diagrama abajo y puede ser NORMALMENTE ABIERTA (N.O.) NORMALMENTE CERRADA (N.C.) -
Página 14: Tabla De Menú Gestión Entradas A 80 Dg
14.2 - TABLA DE MENÚ GESTIÓN ENTRADAS A 80 DG A través de este menú es posible activar o desactivar las entradas sin repetir el auto-aprendizaje IDIOMA VOLVER AL START ACTIVADO MENÚ PRINCIPAL START VOLVER AL START DESACTIVADO MENÚ PRINCIPAL... -
Página 15: Autoaprendizaje Tiempos De Trabajo
15 - AUTOAPRENDIZAJE TIEMPOS DE TRABAJO ¡ADVERTENCIA! PROCEDIMIENTO POTENCIALMENTE PELIGROSO. DEBE REALIZARSE EXCLUSIVAMENTE POR PERSONAL ESPECIALIZADO Y EN CONDICIONES DE SEGURIDAD NOTAS PRELIMINARES: - No es necesario puentear los finales de carrera, las fotocélulas y el Stop si no utilizados - VComprobar el correcto funcionamiento de los accesorios (fotocélulas, pulsadores, etc.) 15.1 - INICIO RÁPIDO La tarjeta electrónica en los OPERADORES... -
Página 16: Autoaprendizaje Con Encoder O Potenciómetro
15.4 - AUTOAPRENDIZAJE CON ENCODER O POTENCIÓMETRO Aprendizaje de los tiempos por detección de impulsos por el Encoder o potenciómetro NOTAS PRELIMINARES - Verifiar la activación y la lectura correcta del Encoder (menú 32 y submenú 47 y 48 - vea el capítulo 7) y el potenciómetro (menú... -
Página 17: Lógica De Funcionamiento
2) Si se olvida la contraseña, el único modo para desbloquear la tarjeta electrónica es ponerse en contacto con APRIMATIC, que evaluará si proporcionar o no el procedimiento de desbloqueo. 3) La password NO PUEDE establecerse a través del programador UP BOX ELEGIR PRESIONAR SIMULTÁNEAMENTE POR 5... -
Página 18: Autocodificación
18 - PROGRAMACIÓN MANDOS A DISTANCIA 19 - RECEPTORES Y RADIOCOMANDOS El receptor integrado del A80 DG es capaz de funcionar con los MANDOS APRICODE en tres modos distintos: - AUTOCODIFICACIÓN - MODO 1 (ACCESO COMÚN) - MODO 2 (URBANIZACIÓN) FREQUENCIA 433.920 ATENCIÓN:... -
Página 19: Esquema Funciones Menu
A-80 DG ESQUEMA FUNCIONES MENU MENU DESCRIPCIÓN DEFAULT NOTAS Español Italiano English Inglés 1 LANGUAGE English Français Francés Italiano Español Dutch Holandés Start Start Start peatonal Start peatonal Modulo exterior Modulo externo Stop Stop Pulsado una vez apaga la cancela; Stop bestable Pulsado dos veces reactiva el mando de Start Start... - Página 20 MENU DESCRIPCIÓN DEFAULT NOTAS En ON invierte la apertura con el cierre y/o viceversa 5 INVERTE MOTOR (se inverten los motores como los finales de carrera) Automática Automática Paso a Paso tipo 1 Apre-stop-cierra-stop-apre Apre-stop-cierra-apre Paso a Paso tipo 2 Automá- 6 LOGICA tica...
-
Página 21: Menú Especial
MENÚ ESPECIAL PRESIONAR AL MISMO TIEMPO PARA 5 SEGUNDOS PARA ACCEDER O SALIR DEL MENÚ ESPECIAL MENU ESPECIAL DESCRIPCIÓN DEFAULT NOTAS Par apertura Motor 1: cuanto mayor sea el valor de par, Según 28 PAR APERTURA 1 mayor será la fuerza necesaria para la inversión en obstáculo. modelo Con motores hidráulicos, el par será... - Página 22 MENU ESPECIAL DESCRIPCIÓN DEFAULT NOTAS UMBRAL POTENCIO- Ajusta el umbral de intervención del potenciómetro en METRO DECELERA- ralentización. De default este valor se establece en 10, pero Según CION APERTURA 1 se puede ajustar manualmente siempre que el valor configurado sea mayor que el valor reportado en VP1 o VP2 UMBRAL POTENCIO- modelo (valores de velocidad instantáneos visibles accediendo al...
- Página 23 MENU ESPECIAL DESCRIPCIÓN DEFAULT NOTAS PUSHOVER Permite la repetición de la función PushOver a distancia de PERIODICO tiempo ajustable de 0 a 8h a intervalos de 1 hora Apertura 1 Off - 3 s Cierre 1 Off - 3 s DESENGANCHE Si es diferente de OFF, al final del ciclo el motor reversa Hidráulico...
- Página 24 MENU ESPECIAL DESCRIPCIÓN DEFAULT NOTAS Siempre AUX siempre alimentada En ciclo AUX alimentada sólo durante el ciclo Apertura AUX alimentada sólo durante la apertura Cierre AUX alimentada sólo durante el cierre En pausa AUX alimentada sólo durante la pausa Phototest AUX alimentada para pruebas accesorios de seguridad AUX alimentada durante el ciclo y para pruebas accesorios de En ciclo y Phototest...
- Página 25 MENU ESPECIAL DESCRIPCIÓN DEFAULT NOTAS Si se ocupa la fotocélula durante el cierre, la cancela invierte Cierre el movimiento; si se ocupa la fotocélula durante la pausa, ella impide que la cancela se cierre Si se ocupa la fotocélula durante la apertura o el cierre, ella Apertura y cierre detiene el movimiento;...
- Página 26 MENU ESPECIAL DESCRIPCIÓN DEFAULT NOTAS Si se ocupa la fotocélula durante el cierre, la cancela invierte Cierre el movimiento; si se ocupa la fotocélula durante la pausa, ella impide que la cancela se cierre Si se ocupa la fotocélula durante la apertura o el cierre, ella Apertura y cierre detiene el movimiento;...
- Página 27 MENU ESPECIAL DESCRIPCIÓN DEFAULT NOTAS Apertura y cierre Activación banda de seguridad 1 en apertura y cierre Apertur DIRECCION BANDA DE Solo apertura Activación banda de seguridad 1 sólo en apertura SEGURIDAD 1 Cierre Solo cierre Activación banda de seguridad 1 sólo en cierre Apertura y cierre Activación banda de seguridad 2 en apertura y cierre Apertur...
- Página 28 MENU ESPECIAL DESCRIPCIÓN DEFAULT NOTAS Si no hay alimentación y la cancela se abre manualmente, al 117 CERRAR SIEMPRE De Off a 240 segundos restablecer de la alimentación esta realizará el cierre después el tiempo reglado (de 0 hasta 240 segundos) Desactivado La cancela abre y permanece abierta hasta que se da un Apertura...
-
Página 29: Indicaciones Alarma
INDICACIONES ALARMA La tarjeta electrónica señala algunos tipos de fallas por mensaje en la pantalla. La tabla abajo muestra qué tipos de fallas se indican en la tarjeta y qué hacer en caso de mal funcionamiento. Sin embargo, es posible visualizar las últimas 10 indicaciones de falla de la tarjeta accediendo al menú... -
Página 30: Resolución De Problemas
RESOLUCIÓN DE PROBLEMAS Advertencias Asegurarse que todas las Seguridades sean en ON Problema Encontrado Causa Posible Solución a) Controlar las conexiones o los puentes sobre las conexiones de la El operador no responde a ningún a) Verificar la conexión de los contactos N.C. costa de seguridad o del STOP y de las fotocélulas si conectados comando de START b) Fusibles quemados... - Página 31 Advertencias Asegurarse que todas las Seguridades sean en ON Problema Encontrado Causa Posible Solución a) Compruebe, en el menú de los parámetros del Encoder, que el parámetro "Encode Par" tiene un valor desdé bajo +/- 10 (puerta completamente cerrada) hasta "Encoder tot" (puerta completamente a) El Encoder no funciona correctamente si está...
- Página 32 5. No instalar el dispositivo en una atmósfera explosiva. 6. APRIMATIC DOORS no es responsable del incumplimiento de la mano de obra en la construcción de la cacela a automatizar y tampoco de las deformaciones que puedan producirse durante el uso.
- Página 36 APRIMATIC DOORS S.L. C/ Juan Huarte De San JUAN, 7 Parque Empresarial Inbisa Alcalà II 28806, Alcalà De Henares - MADRID www.aprimatic.es aprimatic@aprimatic.es...
