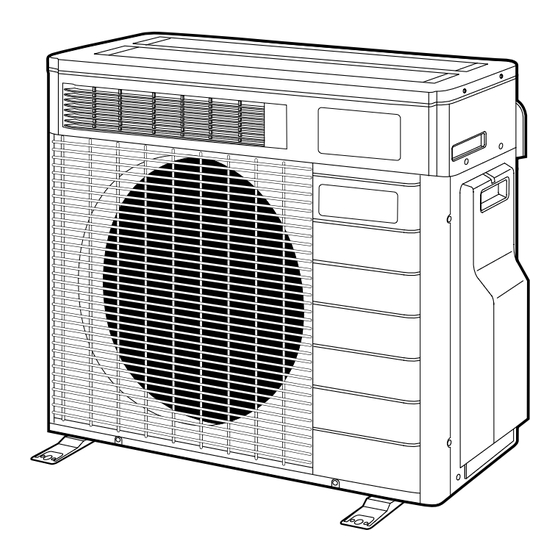

- Página 1 OUTDOOR UNIT INSTALLATION MANUAL R410A Split Series MODELS 2MXU40GV1B 2MXU50GV1B...
-
Página 2: Medidas De Seguridad
Medidas de Seguridad • Las precauciones descritas aquí se clasifican como ADVERTENCIA y PRECAUCIÓN. Ambas contienen información importante referente a la seguridad. Asegúrese de observar estas precauciones sin falta. • Significado de los avisos de ADVERTENCIA y PRECAUCIÓN ADVERTENCIA ..No cumplir con estas instrucciones adecuadamente puede resultar en lesiones personales o la pérdida de la vida. PRECAUCIÓN.. -
Página 3: Precauciones Para Seleccionar La Ubicación
Accesorios Accesorios suministrados con la unidad exterior: Manual de instrucciones Etiqueta de carga de refrigerante Tapón de drenaje En la caja de envoltura inferior. En la caja de envoltura inferior. En la caja de envoltura inferior. Onjunto de reductor Bolsa de tornillos Cubierta de la manguera de (Clase 50 solamente) (Para fijar el sujetador del cable... -
Página 4: Esquemas De Instalación De La Unidad Exterior
Esquemas de instalación de la unidad exterior Precauciones para la instalación de la manguera humidificadora. • La humedad de la unidad exterior llega a la interior junto con el aire que rodea a la unidad exterior, durante la humidificación. Instale la unidad exterior en una ubicación limpia y tranquila. •... -
Página 5: Cómo Usar Los Reductores
Instalación • Instale la unidad horizontalmente. • La unidad puede ser instalada directamente en una veranda de cemento o en un lugar firme con buen drenaje. • Si fuera posible que las vibraciones fueran transmitidas a la construcción, use una goma a prueba de vibraciones (en venta por separado). Conexiones (puerto de conexión). -
Página 6: Directrices Sobre La Instalación De La Unidad Exterior
Directrices sobre la Instalación de la Unidad Exterior • Cuando haya un muro o algún objeto que pueda entorpecer u obstaculizar la circulación del aire que entra o sale de la unidad exterior, observe las directrices de instalación siguientes. • Para cualquiera de los siguientes modelos de instalación, la altura de la pared del lado de escape debe ser 1200mm o menos. Muro en un solo lado Muros en dos lados Más de 50... - Página 7 Tubería de Refrigerante Instalacion de la unidad exterior. 1) Al instalar la unidad exterior, consulte los puntos “Precauciones para Seleccionar la Ubicación” de la página 2 y “Esquemas de instalación de la unidad exterior” de la página 3. 2) Si es necesario un trabajo de desagüe, siga los procedimientos indicados a continuación. Trabajo de drenaje.
-
Página 8: Tubería De Refrigerante
Tubería de Refrigerante Purga de aire y verificacion de fugas de gas. ADVERTENCIA 1) No mezcle en el ciclo de refrigeración ninguna sustancia que no sea el refrigerante especificado (R410A). 2) Cuando se produzca una fuga de gas, ventile la habitación lo antes y lo máximo posible. 3) R410A, así... - Página 9 Recarga de refrigerante. Verifique el tipo de refrigerante que se debe utilizar en la placa de identificación de la máquina. Precauciones al agregar R410A Llenado desde el tubo de líquido en forma líquida. Es un refrigerante mixto, por lo que si se lo agrega como gas puede alterar la composición del refrigerante, lo que impide el funcionamiento normal. 1) Antes de llenar, verifique si el cilindro tiene sifón colocado o no.
-
Página 10: Precauciones Para El Tendido De La Tubería De Refrigerante
Tubería de Refrigerante Precauciones para el tendido de la tubería Pared Asegurarse de poner una tapa. de refrigerante Lluvia Si no tiene una tapa abocinada, tape la boca • Precauciones sobre la manipulación de los tubos del abocinamiento con una cinta para evitar la entrada 1) Proteja el extremo abierto del tubo contra el polvo y la humedad. -
Página 11: Funcionamiento De Evacuación
Funcionamiento de Evacuación Para proteger el entorno, asegúrese de bombear al reubicar o descartar la unidad. 1) Retire las tapas de las válvulas de cierre del líquido y del gas de los tubos de las habitaciones A y B. 2) Ponga la unidad en marcha en modo de refrigeración forzado. (Remítase a la Válvula de Llave seccionamiento... -
Página 12: Conexión De La Manguera Humidificadora
Conexión de la manguera humidificadora Conexión a la unidad interior. Mantenga los siguientes ítemes en mente para evitar la degradación del rendimiento de humidificación cuando se conecta la manguera de humidificación a la unidad interior. 1) Corte las partes en exceso de las mangueras de humidificación. * Determine la longitud total de las mangueras de humidificación de acuerdo con el manual de instalación para la unidad interior. - Página 13 Conexión a la unidad exterior. Hay 2 maneras de conectar las mangueras de humidificación a la unidad exterior. <Lado trasero> Conexión desde la vía bajo la cubierta de la manguera de humidificación 1) Conecte la manguera de humidificación (2m) al ducto de humidificación en la parte posterior de la unidad exterior.
- Página 14 Cableado ADVERTENCIA 1) No utilice cables con derivaciones, cables trenzados (PRECAUCIÓN 1)), prolongaciones ni conexiones en estrella, porque pueden provocar sobrecalentamiento, descarga eléctrica o incendio. 2) No utilice componentes eléctricos adquiridos localmente en el interior del producto. (No derive la alimentación para la bomba de desagüe, etc.
-
Página 15: Prueba De Funcionamiento Y Verificación Final
Prueba de Funcionamiento y Verificación Final • Antes de efectuar la prueba de funcionamiento, mida el voltaje en el lado primario del interruptor. • Controle que todas las válvulas de cierre de líquido y de gas estén completamente abiertas. • Controle que todas las tuberías y el cableado concuerden. Prueba de funcionamiento y verificación final. - Página 16 Two-dimensional bar code is a code for manufacturing. 3P234246-1 M08B112 (0901) HT...
