Resumen de contenidos para Aprimatic T 24 DG
- Página 1 Español T 24 DG CUADRO DE CONTROL PROFESIONAL 24V PARA MOTORES CORREDIZOS Y BARRERAS APRIMATIC DOORS S.L., C/ Juan Huarte De San JUAN, 7 Parque Empresarial Inbisa Alcalà II 28806, Alcalà De Henares-MADRID www.aprimatic.es e-mail: aprimatic@aprimatic.es 67411261S Rev.01 - 07/2018...
-

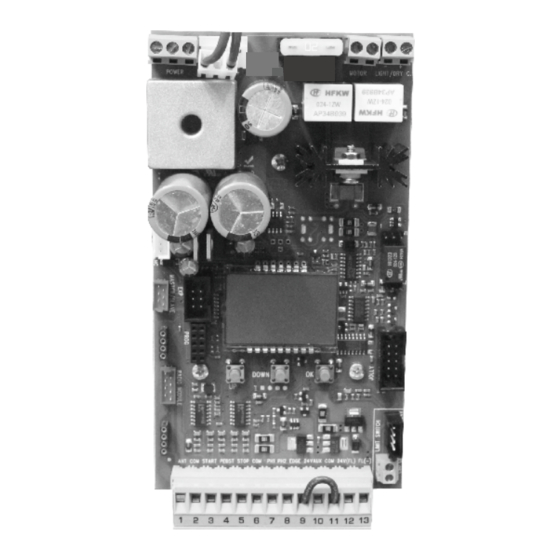

Página 2: Descripción Placa Base
DESCRIPCIÓN PLACA BASE CARACTERISTICAS TECNICAS Tensi n de alimentaci n de la central: ó ó 24 V~ Corriente max motor: 20A Temperatura de funcionamiento: -20°C +50°C Absorción en stand-by: 30 mA Características de caja para exterior: 305 x 225 x 125 mm - Ip55 MOTOR LIGHT FUSE POWER... -
Página 3: Conexiones
CONEXIONES POWER (CN8) MOTOR (CN6) LIGHT (CN5) Marrón 24V (Rojo) Final de carrera Cierre1 (Amarillo) Blanco Final de carrera Apertura 1 (Verde) Verde Común (Blanco) 24V~ Max 400W Max 100mA Final de carrera Cierre1 (Amarillo) Final de carrera Apertura 1 (Verde) LIGHT (CN5) 9 10 11 12 13 ANT COM START PEDST STOP COM PH1 PH2 EDGE AUX... -
Página 4: Programación Autoaprendizaje Rápido
PROGRAMACIÓN AUTOAPRENDIZAJE RÁPIDO Menu VERIFICACIÓN DISPLAY ENTRADAS -- --- DOWN DOWN Acceso a Programación rápida Memorización rápida de emisores con comando de START. Es posible acceder a la programación Pulsar DOWN durante 5 seg. desde el rápida manteniendo pulsado UP durante 5 menú... -
Página 5: Programacion Rapida
PROGRAMACION RAPIDA PULSADORES DE PROGRAMACIÓN MENU MENU Elegir idioma pulsando LANGUAGE ITALIANO UP y confirmar con OK DOWN Saltar esta fase si no se quiere programar emisores de radio Presionar OK para salir del Menú MENU MENU MENU MENU o pulsar el botón de APRETA MEMORIZADO TRASMISORES... -
Página 6: Programación De Motores Sin Final De Carrera
AUTO-PROGRAMACI N TIEMPOS DE TRABAJO Ó AUTO-PROGRAMACI N MOTORES CON FIN DE CARRERA Ó NOTA PRELIMINAR: si están presentes los finales de carrera magnéticos antes del aprendizaje verifiar que la tarjeta sea programada con fin de carrera magnético MENU ESPECIAL 104 - TIPO DE FIN DE CARRERA - “Magnetico” 1) Desactivar la corriente eléctrica, desbloquear el motor y posicionar manualmente la cancela o la barrera a mitad de recorrido 2) Restablecer el bloqueo mecánico y alimentar la tarjeta... -
Página 7: Logica De Funcionamiento
LOGICA DE FUNCIONAMIENTO LOGICA AUTOMATICA Un comando de start abre la cancela. Un segundo impulso durante la apertura no será aceptado. Un mando de start durante el cierre invierte el movimento. NOTA1: Para obtener el cierre automático es necesario regular el tiempo de pausa; en caso contrario todas las lógicas resultarán semi-automáticas. -
Página 8: Esquema Funciones Menu T 24 Dg
PRESIONAR AL MISMO TIEMPO PARA 5 SEGUNDOS PARA ACCEDER O SALIR DEL MENÚ ESPECIAL DOW N ESQUEMA FUNCIONES MENÚ ESPECIAL T 24 DG Para entrar en el Menu Especial moverse en uno de los menu y presionar al mismo tiempo UP y DOWN para 5 segundos... - Página 9 VALOR MENU ESP DESCRIPCION DEFAULT FIJADO VELOCIDAD DECELERACION Reglable de 30 a 100 CIERRE 1 25 VELOCIDAD APRENDIZAJE Reglable de 30 a 100 Pareja apertura M1 Nota: con motores Aprendido en 28 PAR APERTURA 1 Programación hidráulicos el par estará al 100% Pareja cierre M1 Nota: con motores hidráulicos Aprendido en 29 PAR CIERRE 1...
- Página 10 VALOR MENU ESP DESCRIPCION DEFAULT FIJADO TOLERANCIA APERTURA Regla la tolerancia entre golpe y obstáculo en MOTOR 1 apertura Motor 1 TOLERANCIA CIERRE Regla la tolerancia entre golpe y obstáculo en MOTOR 1 cierre Motor 1 Solo apertura Si se fuerza la puerta manualmente, la tarjeta Solo cierre pone en marcha el motor para restablecer el 79 ANTI-INTRUSION...
- Página 11 VALOR MENU ESP DESCRIPCION DEFAULT FIJADO Foto 1 Autotest activo sólo en Fotocélula 1 95 FOTOTEST Foto 2 Autotest activo sólo en Fotocélula 2 Foto 1 y 2 Autotest activo en Foto1 y Foto2 Si la fotocélula está ocupada invierte el Cierre movimiento en cierre, durante la pausa impide el cierre...
- Página 12 VALOR MENU ESP DESCRIPCION DEFAULT FIJADO Normal Contacto normal N.O. Banda protegida por resistencia 8K2 Normal 100 BANDA DE SEGURIDAD 1 8K2 Double Permite la conexión de dos bandas 8K2 La banda trabaja como una fotocélula protegida Foto 1 10K por una resistencia 10K Mecánico Final de carrera mecánico...
-
Página 13: Menu Verificación Entradas
1 Banda de BATIENTE seguridad 1 DOWN Fotocélula 1 Fotocélula 2 ESQUEMA FUNCIONES MENU VERIFICACIÓN ENTRADAS T 24 DG Se accede al Men verificación entradas apretando OK durante 5 segundos . ú MENU Descripción Descripción El contacto debe ser N.O. Si al activar el correspondiente pulsador Activo en la pantalla se muestra "set", la conexión es OK. -
Página 14: Receptor Integrado
RECEPTOR INTEGRADO (433.920 MHZ) El receptor integrado del T 24 DG es capaz de funcionar con los mandos Apricode en tres modos distintos: Autocodificación, Modo 1 (acceso común) o Modo 2 (urbanización). La modalidad del primer mando a distancia registrado en el receptor determinará el modo de funcionamiento de todos los demás. - Página 15 START - STOP - PEATONAL - ANTENA - FOTOCÉLULA Conexión fotocélula 1 y fotocélula 2 + = 24V (Accesorios) max 750mA COM = 0V PH1 = Contacto Fotocélula 1 PH2 = Contacto Fotocélula 2 1 2 3 4 5 6 7 8 Nota2: Para el autotest conectar el emisor a AUX y activar la función Autotest.
-
Página 16: Banda De Seguridad
LÁMPARA - BANDA DE SEGURIDAD LÁMPARA 24V 3W MAX 12 y 13 Lámpara 24V (Accessorios) 3W max. (Lámpara de controle) La lámpara intermitente puede ser conectada entre los contactos 9 10 11 12 13 (accesorios) y FL (-) de CN 1. La luz intermitente advierte que la puerta automatica està... - Página 17 CONEXIÓN ESPIRA DE SEGURIDAD EL DISEÑO MUESTRA UN EJEMPLO DE CONEXIÓN DE ESPIRA MAGNÉTICA C1 = CONTACTO ABIERTO C2 = CONTACTO CERRADO 1 2 3 4 5 6 7 8 9 10 11 12 13 12 = 24 V C2 C2 C = 0 V Espira salida de seguridad (loop 1)
-
Página 18: Con Tarjeta Cargabaterías
Solar Panel Negativo Solar Panel cargabaterías N o t a : S i t i e n e n tarjeta electrónica T 24 DG con carga- dor a inserción rápi- Batteries Batteries da y tienes el viejo cargador, entonces tienen que utilizar el... -
Página 19: Función Máster-Slave
FUNCIÓN MÁSTER-SLAVE Para configurar una instalación con dos motores en funcionamiento MÁSTER- SLAVE es aconsejable seguir los siguientes pasos: 1) Configurar los dos motores como si fueran dos instalaciones independientes, cerciorándose del correcto funcionamiento de los motores individuales y la correcta lectura de los finecorsa si los tiene. 2) Una vez asegurados del correcto funcionamiento conectar el central MÁSTER a las centrales SLAVE por el adecuado conector 3) Configurar la tarjeta que tendrá... -
Página 20: Conexión Alimentación Y Motor
CONEXIÓN ALIMENTACIÓN Y MOTOR TRANSFORMADOR 115V~ ± 5% 230V~ ± 5% Fusible 3,6A rit sobre alimentación 230V~ Fusible 6,3A rit sobre alimentación 115V~ POWER (CN8) Entrada alimentación Entrada para la conexión de la energía electrica NOTA: para la conexión P = FASE a la energía eléctrica N = NEUTRO s e d e b e c o n t e m p l a r... -
Página 21: Indicaciones Alarma
INDICACIONES ALARMA Indicación Tipo de alarma Solución Averiguar que no hayan cortocircuitos en el motor o en la instrumentación. Controle que la cancela no sea bloqueada o incrustada en golpe. Controle AVERIA MOTOR que el encoder, si activado, sea conectado a la tarjeta. Desbloqueando la BLOQUEADO Avería cancela, entente un Start y comprobe si el motor fracasa;... -
Página 22: Resolución De Problemas
RESOLUCIÓN DE PROBLEMAS Advertencias Asegurarse que todas las Seguridades sean en ON Problema Encontrado Causa Posible Solución a) Controlar las conexiones o los puentes sobre las conexiones de la El operador no responde a ningún a) Verificar la conexión de los contactos N.C. costa de seguridad o del STOP y de las fotocélulas si conectados comando de START b) Fusibles quemados... - Página 23 Advertencias Asegurarse que todas las Seguridades sean en ON Problema Encontrado Causa Posible Solución a) Controle Abertura activado a) Compruebe todas las entradas abiertas si una entrada está activa b) La Pausa no está reglada b) Compruebe los ajustes de pausa La puerta se abre pero no se cierra c) El dispositivo de protección cierre anti-atrapamiento c) Compruebe si entre todas las entradas del dispositivo de protección...
-
Página 24: Temperatura De Almacenaje
+ 65°C La movimentacion del producto debe ser efectuada con medios idoneos. APRIMATIC DOORS se reserva el derecho de aportar las modificaciones o variaciones que retenga oportunas a los propios productos y/o al presente manual sin algun obligo de preaviso. -
Página 25: Advertencias Generales Para Instaladores Y Usuarios
5. No instalar el dispositivo en una atmósfera explosiva. 6. Aprimatic Doors no es responsable del incumplimiento de la mano de obra en la construcción de la cancela a automatizar y tampoco de las deformaciones que puedan producirse durante el uso. - Página 28 APRIMATIC DOORS S.L., C/ Juan Huarte De San JUAN, 7 Parque Empresarial Inbisa Alcalà II 28806, Alcalà De Henares-MADRID...
