SCTK

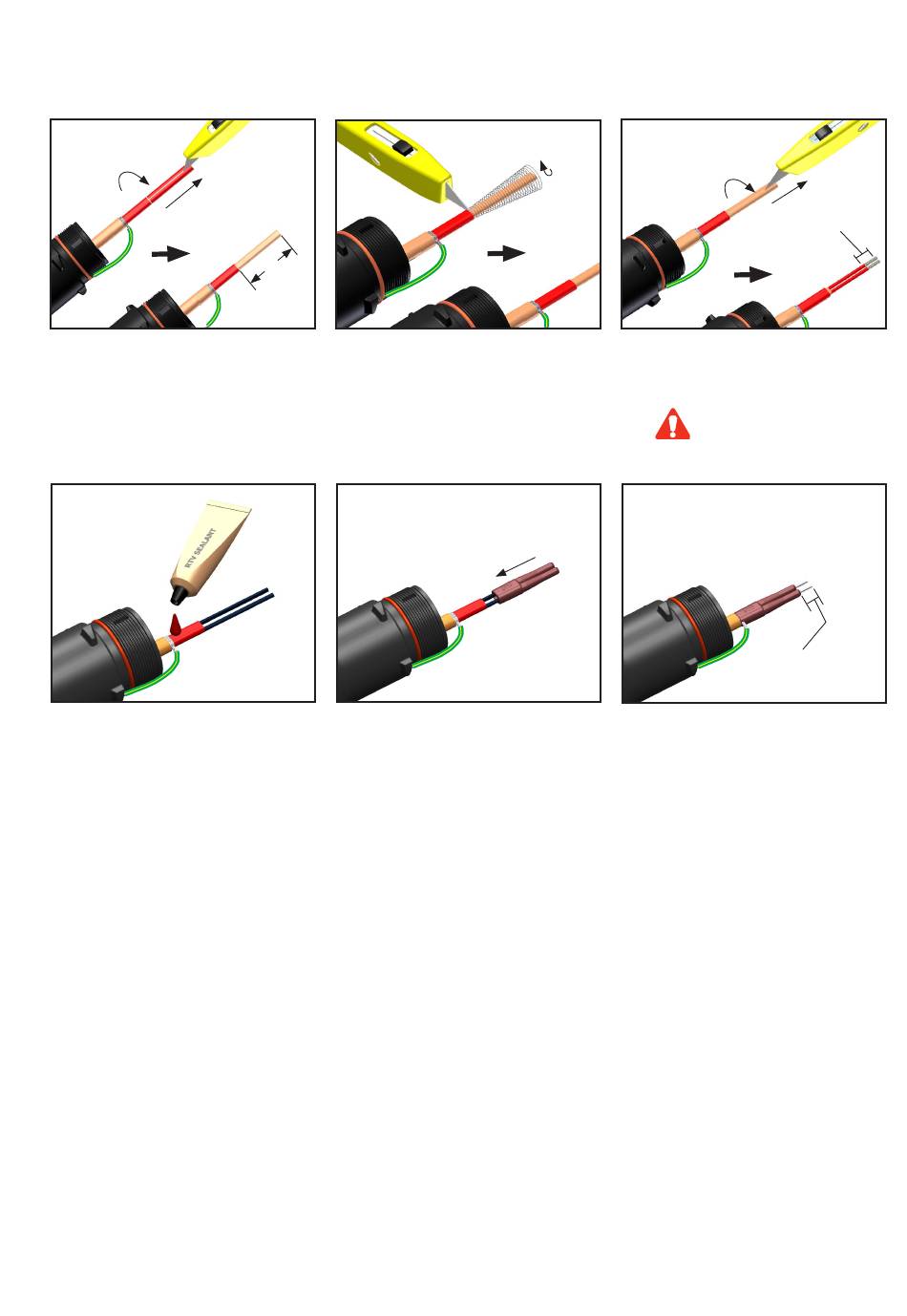

Paso 2:
Extracción de elemento calefactor para cables HPT y FP
2a.
Corte y quite la cubierta aislante principal.
IMPORTANTE: La conexión de bus no debe
estar a más de 50 mm (2")
de la tubería tal como se
indica en las instrucciones
de juego de conexión.
Paso 3:
Instalación del conector de terminales eléctricos en los cables calefactores
3a.
Aplique sellador RTV al cable para cubrir
una distancia mínima de 3 mm y deslice
el conector sobre el extremo del cable.
PROCEDIMIENTOS DE INSTALACIÓN
51
mm
(2")
2b.
Corte y quite el revestimiento de fibra de
vidrio y el elemento calefactor. Empuje
el cable restante del elemento calefactor
para que quede debajo de la cubierta
aislante principal.
3b.
Deslice el conector sobre el extremo del
cable.
2c.
3c.
3
Corte y quite la cubierta de empalme.
Quite el aislamiento que se encuentra
en los extremos de los cables de bus.
No
corte el aislamiento
del cable de bus.
13 mm
(0,5")
Descubra 13 mm (0,5") de cable de bus.
13 mm
(0,5")
