Mantis ULV MANKAR Serie Instrucciones De Uso página 10

1

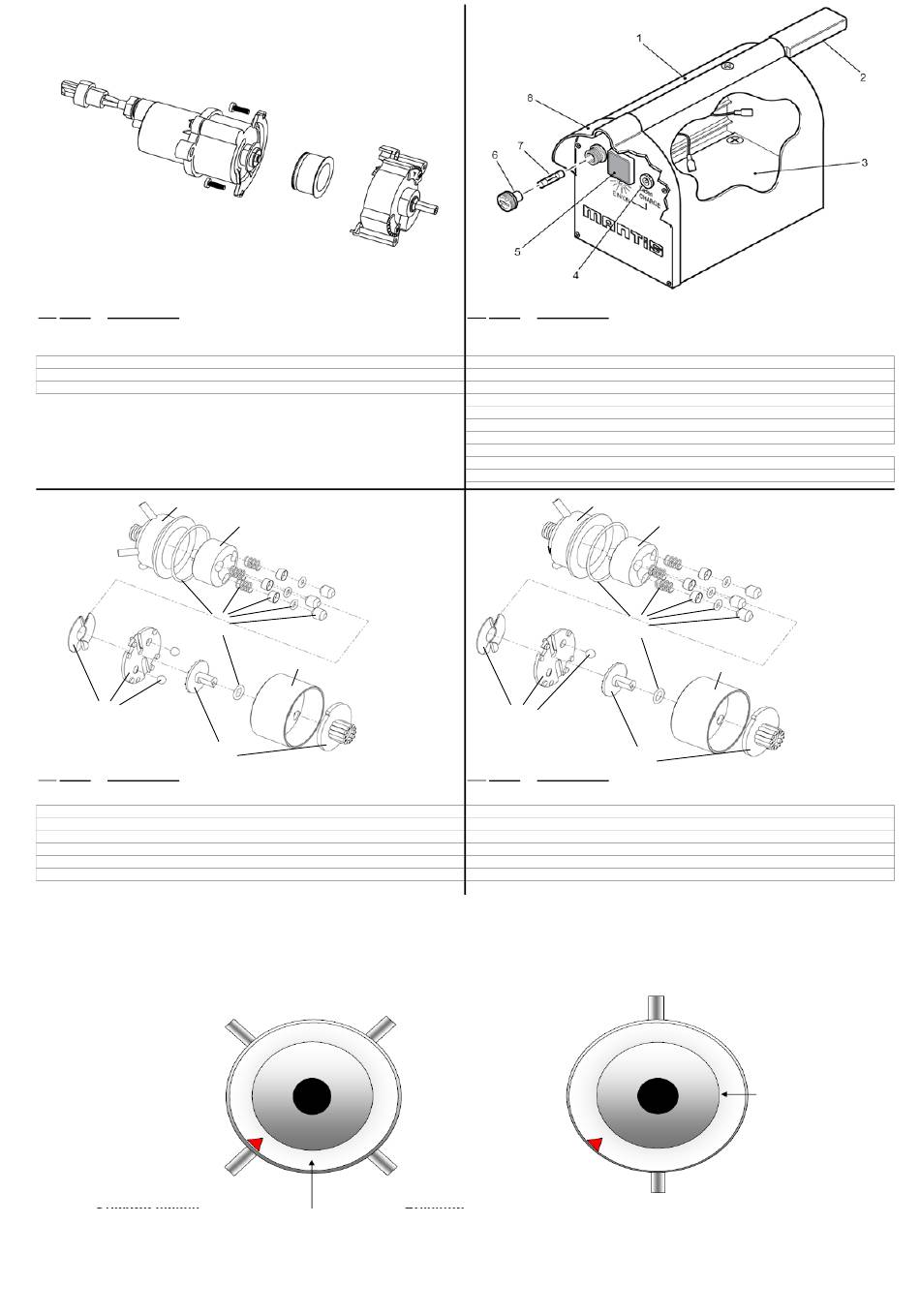

PiezN° art. Denominación
102773 Atomizador para el modelo MANKAR
1 102584 Módulo de motor para el atomizador segmentado MANKAR
2 100478 Disco del atomizador segmentado
3 101996 Módulo segmentos para el atomizador segmentado
1
4
PiezN° art. Denominación
100522 Bomba de dosificación MANKAR-3, rendimineto 5 - 10 ml/min
1 100528 Cuerp, cuerpo de la bomba MS para el modelo MANKAR
2 100138 Rotor-3, MS para bombas de pistón MAFEX / MANKAR
3 102373 Juego de juntas para la bomba de dosificación MANKAR/MAFEX-3
101626 Juego de reparación, bomba de dosificación MANKAR, placa de presión/leva de discos oscilantes
4
102429 Juego de reparación, bomba de dosificación MANKAR, perilla de ajuste dosificación/disco del selecto 5
5
6 100534 Tapa de la bomba de pistón
Bomba de dosificación
MANKAR
Casquillo de
presión
Casquillo de
aspiración
2
2
Para unidades con
dos atomizadores
3
6
5
3
PiezN° art. Denominación
100459 Adaptador de alimentación con 1 batería 6 V - 7 Ah, para los modelos MANKAR-P
102312 Adaptador de alimentación con 1 batería 6 V - 7 Ah, para los modelos MANKAR-GP
1 100469 Cuerpo del adaptador de alimentación
100461 Carril de presión, con fresado redondo, para el adaptador de alimentación MANKAR P
2
101858 Carril de presión, con fresado redondo, para el adaptador de alimentación MANKAR GP
2a
3 100450 Bateria 6 V - 7 Ah
4-8 101565 Tapa del adaptador de alimentación MANKAR, montada
4 100693 Adaptador de clavija bajo voltaje
101564 Interruptor, lamparilla verde, redondo, del adaptador de alimentación y de la caja de mando
5
6 100365 Portafusible, completo para el modelo MINI-MANTRA / MANKAR FLEXOMANT / ...
7 100730 Fusible de cristal 5X20 T 3,15A
8 100466 Tapa del adaptador de alimentación
4
PiezN° art. Denominación
100492 Bomba de dosificación MAFEX-3, rendimiento 2 - 20 ml/min
1 100493 Cuerpo, cuerpo de la bomba MS para el modelo MAFEX
2 100138 Rotor-3, MS para bombas de pistón MAFEX / MANKAR
3 102373 Juego de juntas para la bomba de dosificación MANKAR/MAFEX-3
102436 Juego de reparación, bomba de dosificación MAFEX, placa de presión/leva de discos oscilantes
4
102437 Juego de reparación, bomba de dosificación MAFEX, perilla de ajuste dosificación/disco del selector
6 100534 Tapa de la bomba de pistón
Bomba de dosificación MAFEX
Casquillo de
aspiración
Casquillo de
presión
1
2
Para unidades con
un atomizador
3
6
5
Casquillo de presión
Perilla de ajuste
dosificación
25.06.2012
10
