DINUY SE KNX 003 Manual De Instrucciones

SE KNX 003
1
A
2
B
<12mm
E
DETECTOR APERTURA PUERTAS /VENTANAS INALÁMBRICO
ESPECIFICACIONES TÉCNICAS
Tensión Alimentación 1 batería de 3V CR2032 (incluída)
Duración Pila (estimada) > 12 años
Radio-Frecuencia Emisión codificada en 868,4MHz
con PRA>8mW y una penetración
de 100m (campo abierto)
Compatible con KNX-RF
- CH_Window_Door_Contact_Basic (0023h)
- CH_Battery_Status (0021h)
Montaje Fijado mediante adhesivo o tornillos
Protección Ambiental IP20
Tª Funcionamiento -10ºC ~ +70ºC
Dimensiones 78 x 28 x 23mm
ACTIVAR LA PILA TIRANDO DE LA PESTAÑA DE PLÁSTICO
DESCRIPCIÓN

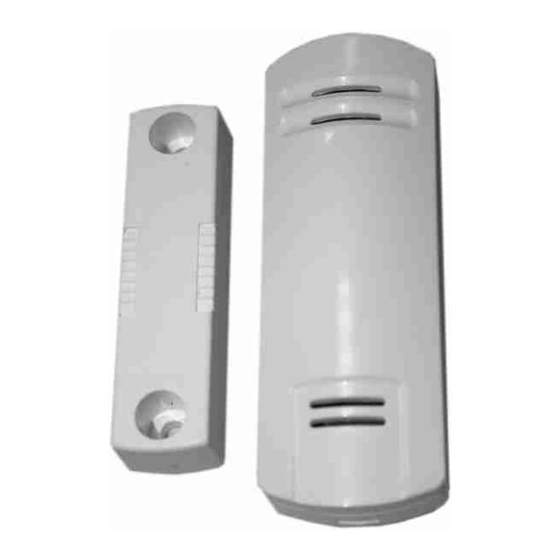

Detector de apertura de puertas o ventanas, compatible con KNX-RF, compuesto
por un sensor/transmisor y un imán.
Este dispositivo detecta que una puerta o ventana ha sido abierta o cerrada y
envía el correspondiente mensaje al actuador asociado.
El sensor dispone en su interior de un pulsador de enlace (A), el cual permite
realizar el enlace con otros dispositivos compatibles.
Evite el uso del producto cerca de equipos radioeléctricos y microondas.
Deje al menos una separación de 2m entre el emisor y su equipo receptor.
MODOS DE FUNCIONAMIENTO
El sensor emite de forma inalámbrica, vía RF, un mensaje sobre el estado en el
mismo momento en que se produce una apertura o cierre de la puerta o ventana
donde esté instalado.
Cada trama es enviada dos veces seguidas, lo que asegura mayor seguridad en la
transmisión.
INSTALACIÓN
Fije el sensor en el marco de la puerta o ventana y el imán en la propia puerta o
ventana, de forma alineada y dejando una separación máxima de 12mm (fig. 2):
1.- Utilice un destornillador plano para abrir la tapa frontal, presionando la muesca.
2.- Fije la tapa inferior, con dos tornillos, en la posición deseada.
3.- Vuelva a colocar la tapa frontal.
4.- Utilice un adhesivo de doble cara o dos tornillos para fijar el imán cerca del
sensor. La flecha del sensor (B) indica su zona de detección. Situarla siempre
al lado del imán.
PROCEDIMIENTO DE ENLACE
Para enlazar el sensor con un dispositivo actuador KNX-RF compatible, hay que
seguir los siguientes pasos:
1.- Colocar el dispositivo actuador en modo enlace, de acuerdo a las instrucciones
dadas por el fabricante.
2.- Accionar una vez el pulsador de enlace con una pulsación mayor de 1seg.
3.- Comprobar la aceptación del enlace por parte del dispositivo actuador, de
acuerdo a las instrucciones del fabricante del actuador.
GB
WIRELESS DOOR/WINDOW CONTACT SENSOR
TECHNICAL DATA
Power supply 1 battery 3V CR2032 (included)
Battery life (esteemed) > 12 years
Radio-Frequency Codified transmission in 868,4MHz
with ERP>8mW and a coverage of
100m (in the free field)
Compatible with RF-KNX
- CH_Window_Door_Contact_Basic (0023h)
- CH_Battery_Status (0021h)
Mounting Fixed with adhesive or screws
Protection degree IP20
Working temperature -10ºC ~ +70ºC
Dimensions 78 x 28 x 23mm
PULL THE PLASTIC FOIL OUT TO ACTIVATE THE BATTERY
DESCRIPTION
RF-KNX compatible device which detects and reports the opening and closing of
doors and windows.
The commissioning of the sensor is carried out via a pushbutton located inside of
the device (A).
Avoid using the transmitter close to radioelectric devices, microwaves,...
Leave a minimum distance of 2m between the transmitter and the receiver.
WORKING MODES
This sensor reports the opening or closing of doors or windows, via RF, each time
the status of the door or window changes.
To increase transfer security each telegram will be sent twice with a very short
interval between transmissions.
INSTALLATION
Fix the sensor to the door or window frame and the magnet directly to the edge of
the door or window. Align them correctly.
The gap between the sensor and the magnet with the door or window closed must
not exceed 12mm (fig. 2):
1.- Open the front cover of the sensor with the help of a screwdriver.
2.- Fix the back cover of the sensor with screws in the desired place.
3.- Place the cover again.
4.- Fix the magnet using the supplied adhesive strips or with screws. The arrow of
the sensor (B) marks it detection area. Place it beside the magnet.
LINK PROCEDURE
To link the sensor to a RF-KNX compatible actuator:
1.- Set the RF actuator in link mode according to the instructions given by the
manufacturer.
2.- Press the link key once for more than 1 second.
3.- Check the correct link between the two devices in the actuator, according to the
instructions given by the manufacturer.
