Sistemas de conmutación
Descripción general del Softswitch128

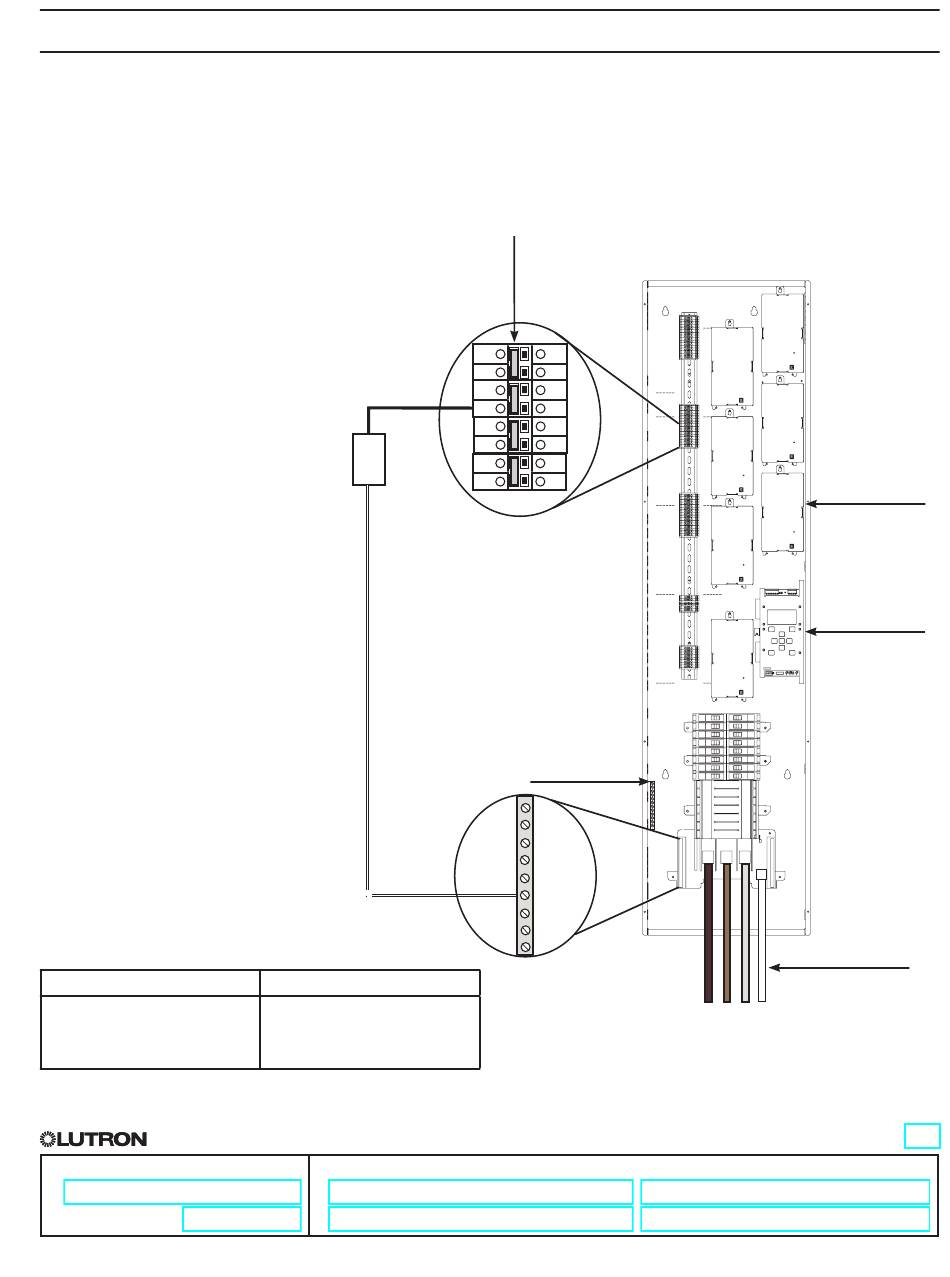

Cablee las cargas conmutadas como se muestra:
No retire los puentes de desviación hasta que el cableado de la carga haya sido verificado.
Dejar los puentes de derivación instalados permite que los paneles Softswitch128
usarse para suministrar iluminación temporal hasta que se verifique el cableado de la carga.
NOTAS
• Para los paneles de 120 V~
y 277 V ~ que cuenten con
28 secciones de conmutación
o menos, se suministra un
cortacircuitos dedicado de
20 A para alimentar al circuito
del control.
• En los paneles de 120 V~ y
277 V~ que cuenten con
32 secciones de conmutación
o más, el circuito de control
recibe alimentación del
cortacircuitos #1, que también
alimenta el relé #1. El circuito
del control puede aportar
un máximo de 1,5 A a la
capacidad de carga total de
ese circuito.
Tamaños de cables
El centro de carga del panel
Softswitch128
admite los siguientes
®
tamaños de cable para el alimentador:
120 V~
De 25 mm
(4 AWG) a
2
120 mm
(250 kcmil)
2
(mcm)
Todos los tamaños de cableado de las cargas deben ser de entre 2,5 a 4,0 mm( (14 a 10 AWG ).
DO C UM EN T O D E E S P ECI F I CA CIO NE S
®
Nombre del trabajo:
Número
del trabajo:
Softswitch128
Vivo conmutado
Carga
Neutro
277 / 347 V~
De 25 mm
(4 AWG) a
2
185 mm
(350 kcmil)
2
(mcm)
Números de modelo:
®
con cableado de cortacircuitos derivado
®
H
SH
H
SH
H
SH
H
SH
Bus de tierra
Equipo de alimentación
369-346b 15 08.08.12
puedan
®
Módulo de
conmutación XP
(4 circuitos)
Controlador
Softswitch128
Alimentaciones
principales:
Fase A, B, C
y neutro
Página
