Manuales relacionados para SHOWTEC Dynamic LED
Resumen de contenidos para SHOWTEC Dynamic LED
- Página 1 MANUAL ESPAÑOL Dynamic LED Código de pedido: 43056 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Países Bajos...
-
Página 2: Tabla De Contenido
Dynamic LED Índice Advertencia ..................................2 Instrucciones de seguridad............................2 Normas para el funcionamiento ..........................4 Rigging .................................... 4 Conexión al suministro eléctrico ..........................5 Procedimiento de devolución ........................... 6 Reclamaciones ................................6 Descripción del dispositivo ............................. 7 Vista general .................................. 7 Parte trasera .................................. -
Página 3: Advertencia
Su envío incluye: ● Showtec Dynamic LED ● Cable IEC de alimentación de CA (1,5 m) ●... - Página 4 Dynamic LED Antes de poner el dispositivo en marcha por primera vez, asegúrese de que no se aprecia ningún daño causado por el transporte. Si hubiera alguno, consulte con su distribuidor y no utilice el dispositivo. Para mantener el equipo en una condición perfecta y asegurarse de que el funcionamiento sea seguro, es absolutamente necesario que el usuario siga las instrucciones de seguridad y las notas de advertencia que se incluyen en este manual.
-
Página 5: Normas Para El Funcionamiento
Encargue la instalación a un distribuidor autorizado. Procedimiento: ● Si la unidad Dynamic LED se va a colgar del techo o en vigas altas, se deben utilizar sistemas de truss profesionales. ● Utilice una abrazadera para instalar la unidad Dynamic LED con su soporte de montaje en el... -
Página 6: Conexión Al Suministro Eléctrico
área justo debajo del lugar de instalación esté cerrada al público y de que se prohíba el acceso a la misma de personas no autorizadas. La unidad Dynamic LED se puede colocar en un suelo plano de escenario o instalar en cualquier tipo de truss mediante una abrazadera. -
Página 7: Procedimiento De Devolución
Dynamic LED Procedimiento de devolución La mercancía que se vaya a devolver debe enviarse con portes pagados y en el embalaje original. No se expedirán etiquetas de devolución. El paquete debe estar etiquetado claramente con un número de autorización de devolución (número RMA). -
Página 8: Descripción Del Dispositivo

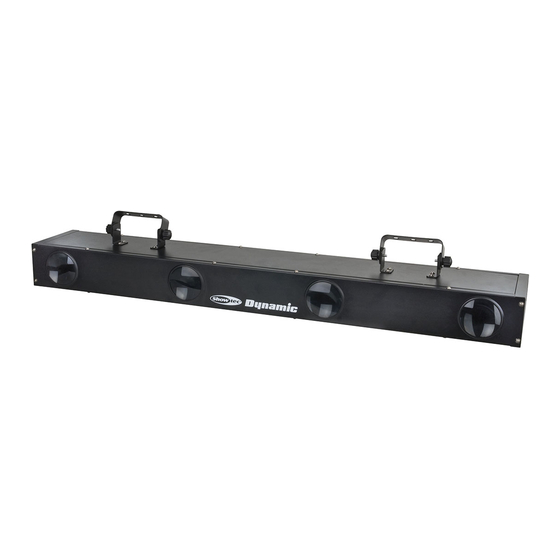

Dynamic LED Descripción del dispositivo Características El Dynamic LED es un efecto de iluminación con alta proyección luminosa y excepcionales efectos. ● 42 motivos de matriz LED ● Efecto de iluminación "4 en 1" ● Amplio ángulo del haz de luz ●... -
Página 9: Parte Trasera
08) Anilla de seguridad Instalación Retire todo el embalaje de la unidad Dynamic LED. Compruebe que se haya extraído todo el relleno de espuma y plástico. Conecte todos los cables. No suministre la energía hasta que se haya instalado y conectado el sistema completo correctamente. -
Página 10: Modos De Control
03) Conecte el extremo del cable de alimentación de CA a un enchufe del suministro eléctrico. 04) Encienda la música. Si se ha establecido el modo de control por sonido, la unidad Dynamic LED reaccionará al ritmo de la música. Consulte la página 15 para obtener más información acerca de las opciones del modo de control por sonido. -
Página 11: Múltiples Unidades Dynamic (Control Dmx)
Dynamic LED Múltiples unidades Dynamic (control DMX) 01) Sujete el dispositivo de efectos de iluminación a un truss firmemente instalado. Deje como mínimo un espacio de 0,5°m alrededor de la unidad para la circulación del aire. 02) Utilice siempre un cable de seguridad (código de pedido 70140/70141). -
Página 12: Interconexión De Dispositivos
• Adaptador DMX de DAP Audio: 3 clavijas/5 clavijas. Código de pedido FLA30. La unidad Dynamic LED se puede controlar a través de un controlador en el modo de control o sin controlador en el modo autónomo. Código de pedido: 43056... -
Página 13: Panel De Control
Dynamic sería 1+3=4 (d004); la dirección de DMX de la tercera unidad Dynamic sería 4+3=7 (d007), etc. Asegúrese de que ningún canal se encuentre superpuesto para poder controlar cada unidad Dynamic LED correctamente. Si dos o más unidades Dynamic LED tienen direcciones similares funcionarán de la misma manera. -
Página 14: Vista General Del Menú
Dynamic LED Vista general del menú Opciones del menú principal Programas incorporados Programa de funcionamiento automático Dirección DMX/canales DMX Modo esclavo Modo de control por sonido Modo de color estático Código de pedido: 43056... -
Página 15: Programas Incorporados
Dynamic LED 1. Programas incorporados Con este menú puede elegir entre varios programas incorporados y ajustar la velocidad y la luz estroboscópica. 01) Pulse el botón Mode hasta que en la pantalla aparezca 02) Pulse los botones Up y Down para elegir uno de los 42 tipos de programas incorporados 03) Pulse el botón Setup para abrir el submenú... -
Página 16: Modo Esclavo
04) Pulse los botones Up y Down para establecer la sensibilidad de los dos programas de control por sonido entre 100-131, de baja sensibilidad a máxima sensibilidad. 05) Encienda la música y la unidad Dynamic LED comenzará inmediatamente el programa controlado por sonido deseado. -
Página 17: Canales Dmx
Dynamic LED Canales DMX 3 canales Canal 1 - Programas incorporados Sin función Programa 1 6-11 Programa 2 12-17 Programa 3 18-23 Programa 4 24-29 Programa 5 30-35 Programa 6 36-41 Programa 7 42-47 Programa 8 48-53 Programa 9 54-59... -
Página 18: Canales
Dynamic LED Canal 3 - Luz estroboscópica (el canal 1 debe estar establecido entre 1-251 0-255 Frecuencia de destello de la luz estroboscópica, de lenta a rápida (0-20 Hz) Canal 3 – Sin función (el canal 1 debe estar establecido entre 252-255 0-255 Sin función... -
Página 19: Mantenimiento
04) Los cables del suministro eléctrico no deben presentar deterioro ni debilitamiento del material. La unidad Dynamic LED requiere muy poco mantenimiento. No obstante, debe mantener la unidad limpia. De lo contrario la proyección de luz se verá reducida significativamente. Desconecte el suministro de energía y limpie la cubierta con un trapo húmedo. -
Página 20: No Responde A La Señal Dmx
Dynamic LED No responde a la señal DMX Puede deberse al cable o los conectores DMX, a un fallo de funcionamiento del controlador o a un fallo de la tarjeta DMX del efecto de iluminación. 01) Compruebe la configuración de DMX. Asegúrese de que las direcciones DMX son correctas. -
Página 21: Especificaciones Del Producto
Dynamic LED Especificaciones del producto Modelo: Showtec Dynamic LED Voltaje de entrada: 90-240 V CA, 50/60 Hz Consumo de energía: 38 W (a máxima potencia) Conexión DMX: 30 unidades Clasificación de protección: IP20 Fusible: T1L/250 V Medidas: 930 x 150 x 155 mm (largo x ancho x alto) (incluyendo... -
Página 22: Medidas
Dynamic LED Medidas Código de pedido: 43056... -
Página 23: Notas
Dynamic LED Notas Código de pedido: 43056... - Página 24 ©2017 Showtec...
