Fieldpiece SRS2 Manual Del Operador

BALANZA
INALÁMBRICA
PARA
REFRIGERANTES:
SRS2
Control remoto inalámbrico
MANUAL DEL OPERADOR
APO: el apagado automático apaga la balanza después
de 15 minutos. Para desactivar la función APO,
mantenga oprimido el botón de retroiluminación y
luego oprima el botón ON/OFF.
Duración restante de la batería del control remoto.
Duración restante de la batería de la plataforma
de la balanza.
Consejos técnicos para
aplicaciones reales
Respete el medio ambiente
Use siempre conectores de mangueras con poca
pérdida para reducir al mínimo los gases refrigerantes
perjudiciales que ingresan a la atmósfera.
Las mangueras afectan el peso
Puede abordar este problema de dos maneras:
SOLUCIÓN SENCILLA
Conecte las mangueras al sistema antes de ajustar
a cero la balanza. Una vez estabilizado el sistema,
registre el peso que se muestra antes de desconectar
el sistema.
SOLUCIÓN DIFÍCIL
Ajuste a cero la balanza sin conectar las mangueras.
Luego conecte las mangueras al sistema y agregue o
recupere el refrigerante. Desconecte las mangueras
del sistema y el tanque. La pantalla mostrará el peso
del refrigerante agregado o recuperado.
Introducción

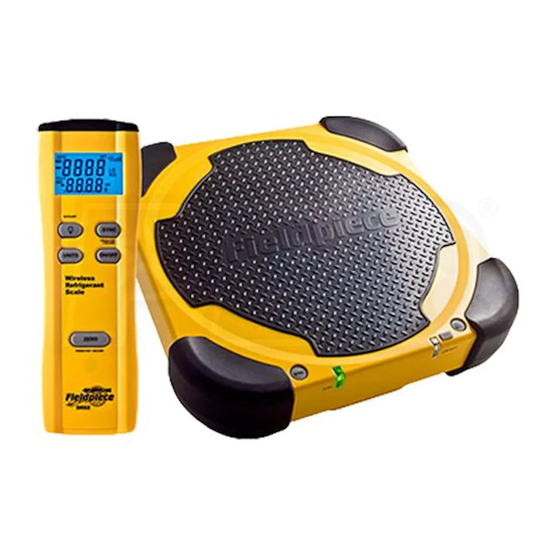

La SRS2 es una balanza inalámbrica rígida diseñada
específicamente para pesar cilindros con refrigerante. El
control remoto inalámbrico se guarda de manera segura en
la parte posterior de la plataforma rígida de la balanza. El
control remoto cuenta con retroiluminación azul brillante. Es
posible colgar el control remoto del extremo superior mag-
nético para realizar mediciones fácilmente sin ocupar las
manos. La plataforma está hecha de aluminio sólido con
AUTO-OFF
esquinas de hule que ofrecen protección ante los riesgos
SYNC
del uso diario.
PRESS FOR
1 SECOND
Inicio rápido del SRS2
UNITS ON/OFF
Operación:
Wireless
Refrigerant
1. Encienda el control remoto. La plataforma se
Scale
encenderá automáticamente si está sincronizada
y en modo de espera.
2. Ajuste a cero (tare) la balanza al mantener oprimido
ZERO
durante un segundo el botón ZERO en el control
PRESS FOR 1 SECOND
remoto.
3. Oprima el botón UNITS del control remoto para
seleccionar libras o kilogramos.
4. Observe el peso directamente en la pantalla del
SRS2
control remoto.
SINCRONIZACIÓN:
Si se muestra "no Sig" o "CH USEd" al encender el control
remoto, deberá sincronizar el control con la plataforma.
1. Compruebe que la plataforma esté encendida.
2. Mantenga oprimido el botón SYNC del control remoto
hasta que se muestre el patrón de búsqueda.
3. Durante la búsqueda, mantenga oprimido el botón
SYNC en la plataforma hasta que el LED SYNC verde
Plataforma
parpadee.
4. Si la sincronización es correcta, el LED SYNC quedará
encendido y se mostrará la medida en la pantalla.
Mantenimiento
Limpie el exterior con un paño seco y limpio. No utilice
líquidos.
Reemplazo de la batería: en la pantalla se muestran
indicadores de batería independientes para el control
remoto y la plataforma.
Reemplace la batería del control remoto por otra batería
1604 de 9 V tipo NEDA. La plataforma de la balanza tam-
bién encenderá el LED LOW-BATT para indicar un nivel
bajo de batería. Cuando el LED se encienda, reemplace
las baterías de la plataforma con 6 baterías AA.
Características
• Comunicación inalámbrica entre la plataforma y el
control remoto.
• El control remoto se guarda en el cuerpo de la
plataforma para transportarlo cómodamente.
• La plataforma de aluminio sólido con esquinas de
hule es una balanza suficientemente rígida para usarla
en el campo.
• La base de hule con relieve adiamantado evita que
los cilindros se deslicen por la plataforma.
• Sincronización sencilla entre la plataforma y el
control remoto.
• Sensor de peso con precisión altísima.
• El extremo superior magnético del control remoto
permite ubicar la pantalla de manera conveniente y
deja las manos libres.
• Posibilidad de colocar en cero (tarar) la balanza desde
el control remoto.
• El control remoto recuerda el último punto de cero, aun
después de apagar y encender la unidad (no perderá
la calibración aun si se apaga la balanza).
• La retroiluminación brillante permite leer la pantalla del
control remoto en cualquier condición de luz.
• El apagado automático conserva la duración de la
batería.
• La duración de la batería se muestra todo el tiempo en
la plataforma y en el control remoto.
• Indicador de intensidad de la señal inalámbrica.
• La plataforma pasa automáticamente a modo de
espera cuando se apaga el control remoto.
• Duración prolongada de la batería.
Seguridad
Este instrumento cumple con los requisitos de las
siguientes normas:
Regla de la FCC parte 15C
CE: EN300 220
C-Tick
Intensidad de la señal inalámbrica entre el control remoto y
la plataforma.
Lectura principal de la unidad, en libras (lb) o kilogramos (kg).
Lectura secundaria de la unidad, en onzas (oz) o gramos (g).
Se debe combinar con la lectura principal de la unidad
para obtener el peso total.
Por ejemplo: si la pantalla superior muestra 14 lb y la
pantalla inferior muestra 11,50 oz, el peso total es 14 lb
con 11,50 oz.
Opman SRS2 v09
